Türkçe -5

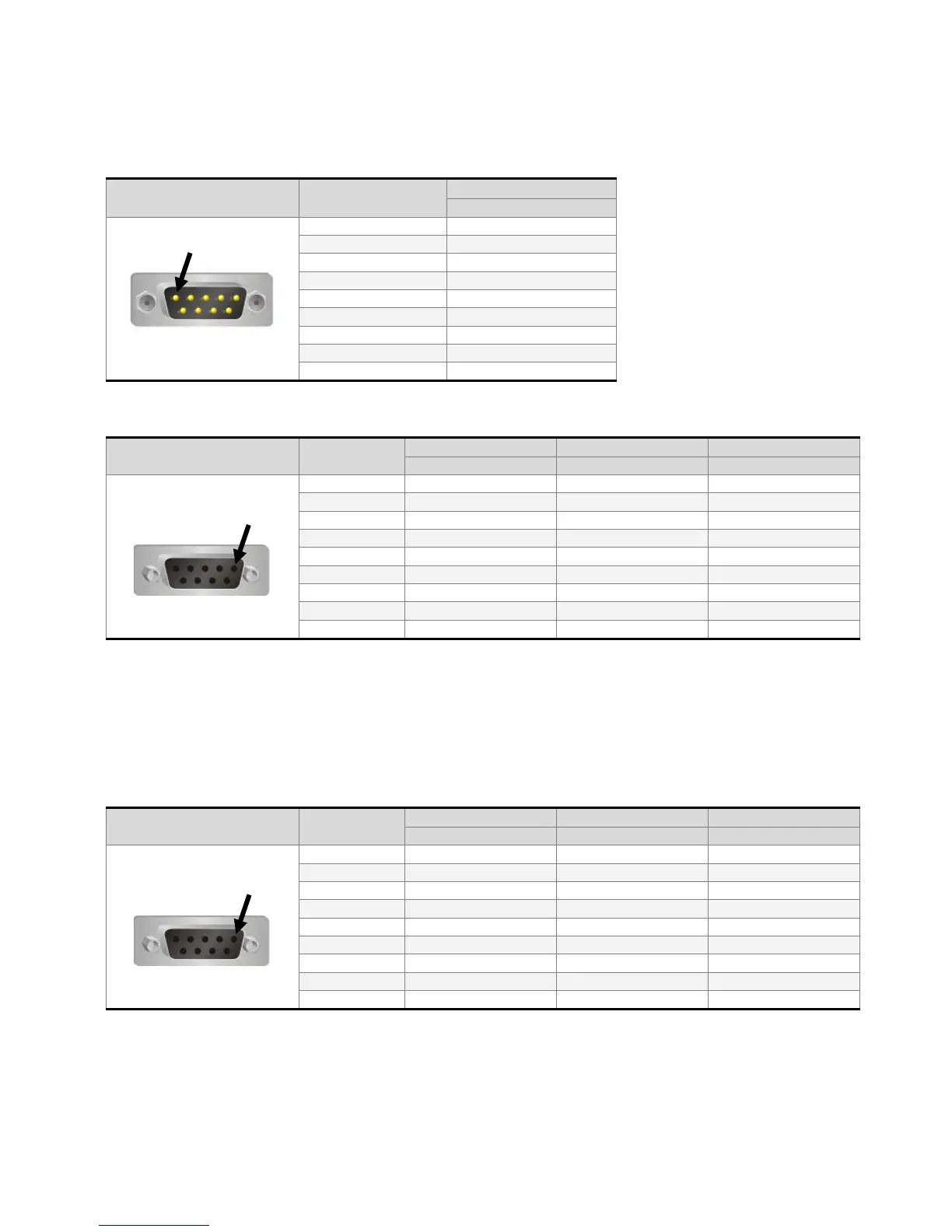

Seri Haberleşme Pin Açıklaması
DOP-B07S(E)415 / DOP-B07PS415 / DOP-B08S(E)515 / DOP-B10S(E)615 Serisi
COM1 Port (Flow Control destekler)
COM Port PIN
Bağlantı
RS-232
1
2 RXD
3
TXD
4
5 GND
6
7
RTS
8
CTS
9
Not: Boş pin = Bağlantı yok.
COM2 Port (Flow Control destekler)
COM Port PIN
MOD 1
MOD 2
MOD 3
RS-232
RS-422
RS-485
1 TXD+ D+
2
RXD
3
TXD
4 RXD+
5 GND GND GND
6
TXD-
D-
7
RTS
8 CTS
9
RXD-
Not 1: Boş pin = Bağlantı yapılmaz.
Not 2: COM2 portu RS-232 flow control kullanılacağı zaman, RTS ve CTS sinyalleri flow control olarak kullanılır,
COM3 portu kullanılamaz.
Not 3: COM2 portu RS-422 flow control kullanılacağı zaman, lütfen aşağıdaki COM3 port pin sinyal çıkışlarını
inceleyiniz. Parantez içinde gösterilen RTS+, CTS+, RTS- ve CTS- sinyalleri flow control olarak
kullanılır
.
COM3 Port
COM Port PIN
MOD 1
MOD 2
MOD 3
RS-232 RS-422 RS-485
1
TXD+(RTS+)
D+
2
RXD
3 TXD
4 RXD+(CTS+)
5
GND
GND
GND
6
TXD-(RTS-)
D-
7
8
9
RXD-(CTS-)
Not 1: Boş pin = Bağlantı yapılmaz.
Not 2: COM2 portu RS-422 flow control kullanılacağı zaman, lütfen yukarıdaki COM3 port pin sinyal çıkışlarını
inceleyiniz. Parantez içinde gösterilen RTS+, CTS+, RTS- ve CTS- sinyalleri flow control olarak
kullanılır
.
PIN1
PIN1
PIN1
