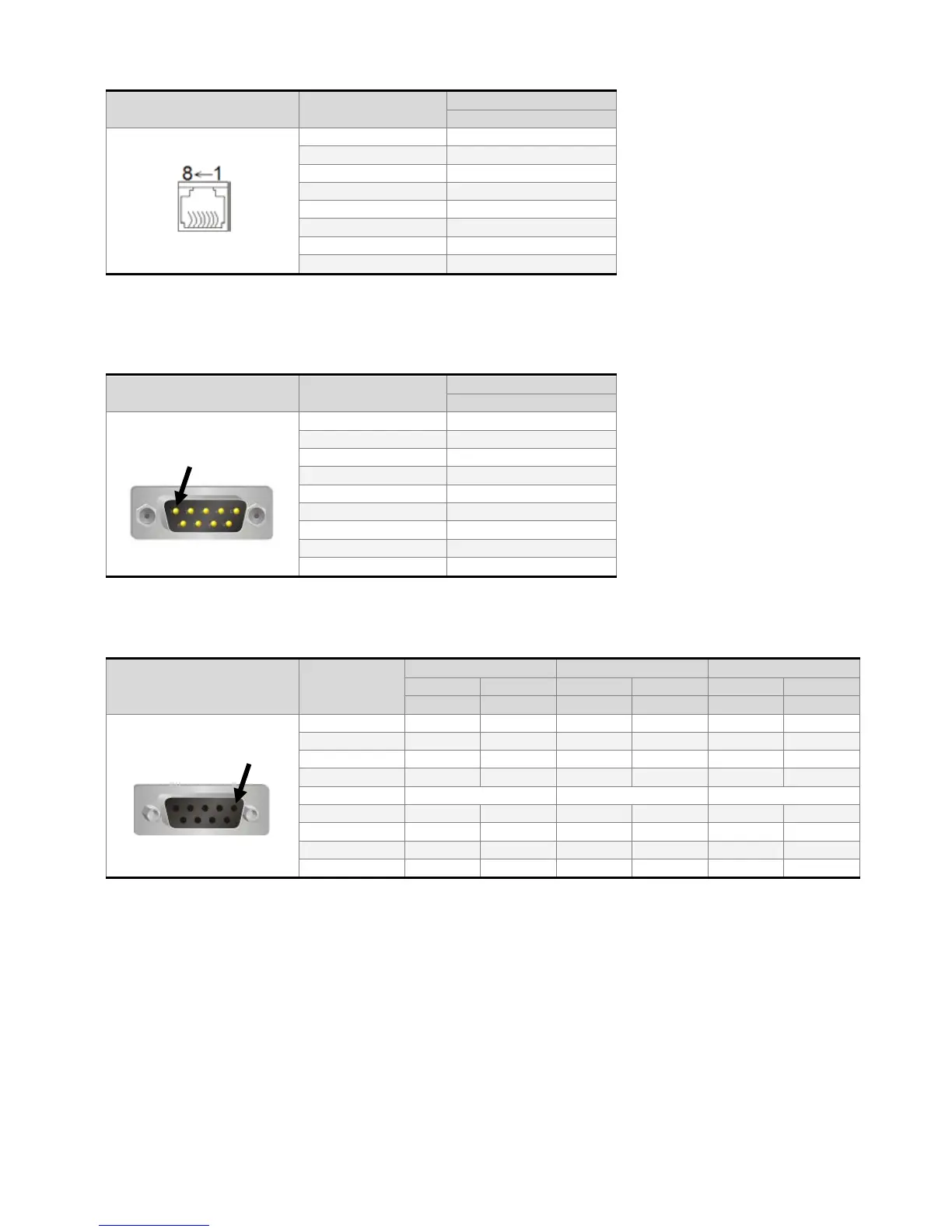

Ethernet Arabirim (LAN)
Ethernet Arabirim (LAN) PIN
Bağlantı
Ethernet
1
TX+
2 TX-
3
RX+
4
5
6 RX-
7
8
Not: Boş pin = Bağlantı yapılmaz.
DOP-B05 / DOP-B07S(E)515 / DOP-B07PS515 Serisi
COM1 Port (Flow Control destekler)
COM Port PIN
Bağlantı
RS-232
1
2 RXD
3
TXD
4
5
GND
6
7
RTS
8
CTS
9
Not: Boş pin = Bağlantı yapılmaz.
COM2 ve COM3 Port
COM Port PIN
MOD 1
MOD 2
MOD 3
COM2
COM3
COM2
COM3
COM2
COM3
RS-232 RS-485 RS-485 RS-485 RS-232 RS-422
1
D+
TXD+
2
RXD
RXD
3
TXD
TXD
4 D+ D+ RXD+
5
GND
GND
GND
6
D-
TXD-
7
8
9
D-
D-
RXD-
Not 1: Boş pin = Bağlantı yapılmaz.
Not2: B05 / B07S(E)515 / B07PS515 serisi modeler RS-422 flow control desteklemezler.
PIN1
PIN1
