Delta DOP-B - Page 46

繁中-3
 避免儲存於含有腐蝕性氣、液體之環境中。
 最好適當包裝存放在架子或檯面。
 本產品適合的安裝環境包括有：無發高熱裝置之場所；無水滴、蒸氣、灰塵及油性灰塵之場所；無腐蝕、
易燃性之氣、液體之場所；無漂浮性的塵埃及金屬微粒之場所；堅固無振動、無電磁雜訊干擾之場所。
安裝方向與空間
注意事項：
 安裝方向必須依規定，否則會造成故障。
 為了使冷卻循環效果良好，安裝人機介面時，其上下左右與相鄰的物品和擋板(牆)必須保持足夠的空間，
否則會造成散熱不良。
 為確保良好的面板防水，請務必安裝防水墊圈。
 使用於 Type 4X 室內用等級之外殼平面。
 安裝面板最大板厚請勿超過 5mm。

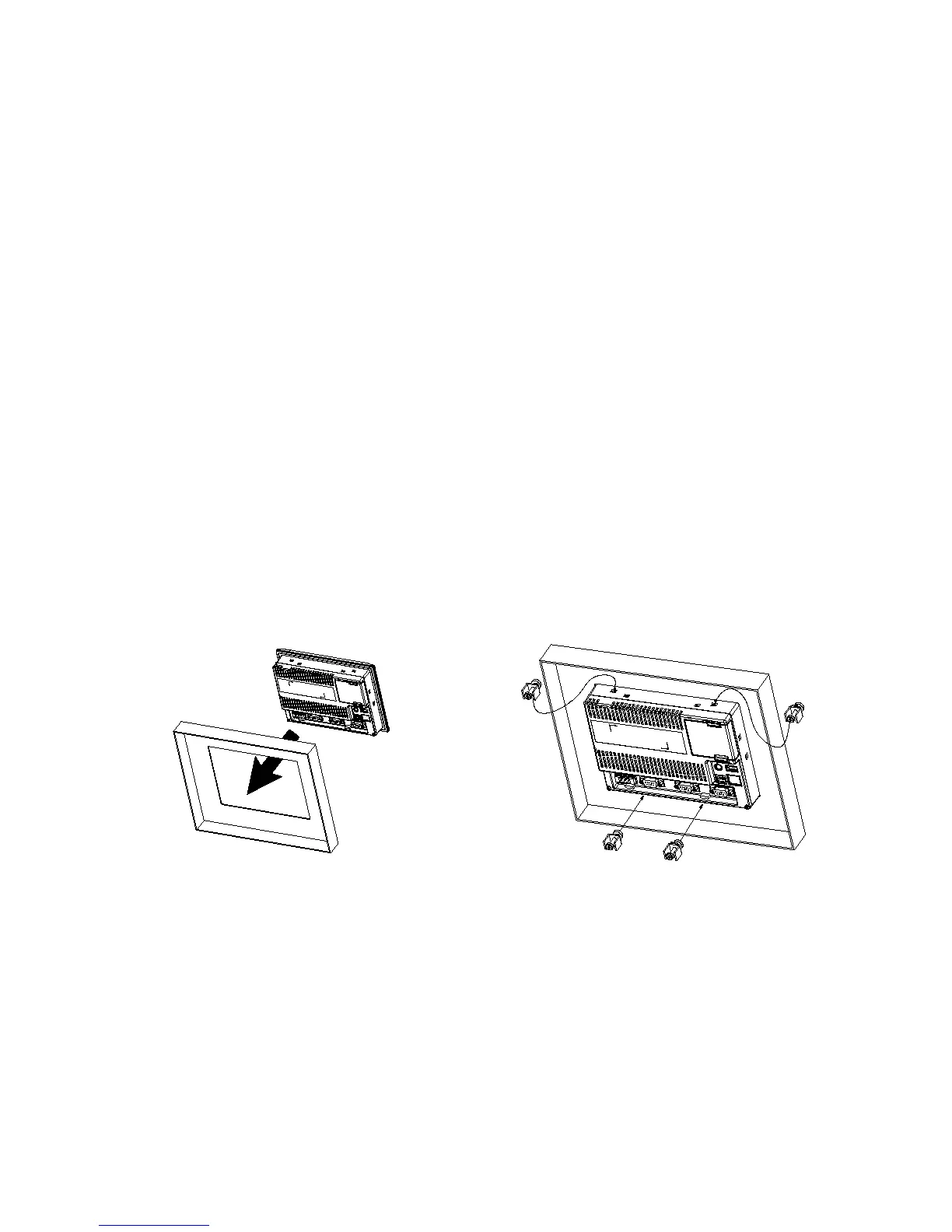

安裝示意圖：
步驟一：
請確實將防水墊圈裝入，然後再安裝人機介面
步驟二：
請確實將固定片螺絲組裝入內，然後下方鉤住前蓋螺絲
頭頂住控制箱內側
步驟三：
請以 0.7N-M 扭力鎖緊，切記不可超過此扭力，否
則將造成塑膠外殼的損壞。
扭力: 6.17lb-inch（0.7N-M）
步驟四：
安裝時，人機後方請預留 60mm 散熱空間。
