繁中-4

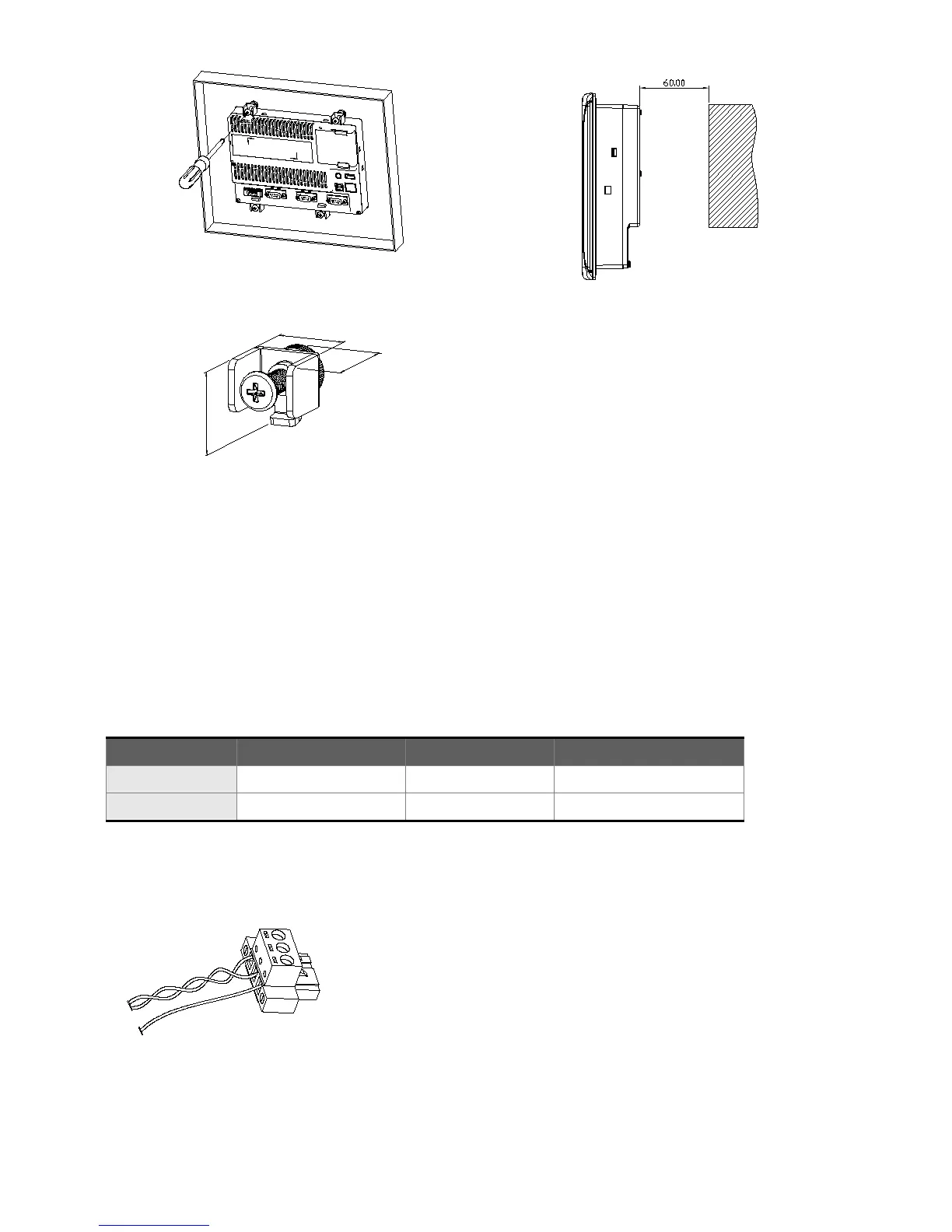

固定螺絲尺寸
16
16.3
20.4
配線
注意事項：
 為避免觸電意外，請勿在開啟電源情況下改變配線。
 由於人機介面沒有電源開關，請務必安裝一個斷路器開關在人機介面之電源線上。
 請將電源線絞成雙絞線形式。
建議配線材料如下：
種類 電源配線（AWG） 剝線長度 扭力
單芯線
28 ~ 12 7 ~ 8 mm
5 kg-cm（4.3 lb-in）
多芯線
30 ~ 12
7 ~ 8 mm
5 kg-cm（4.3 lb-in）
請參考下圖電源接頭端子進行配線：
單位：mm
單位：mm
