Delta DVP-MC Series User Manual

- 17 -

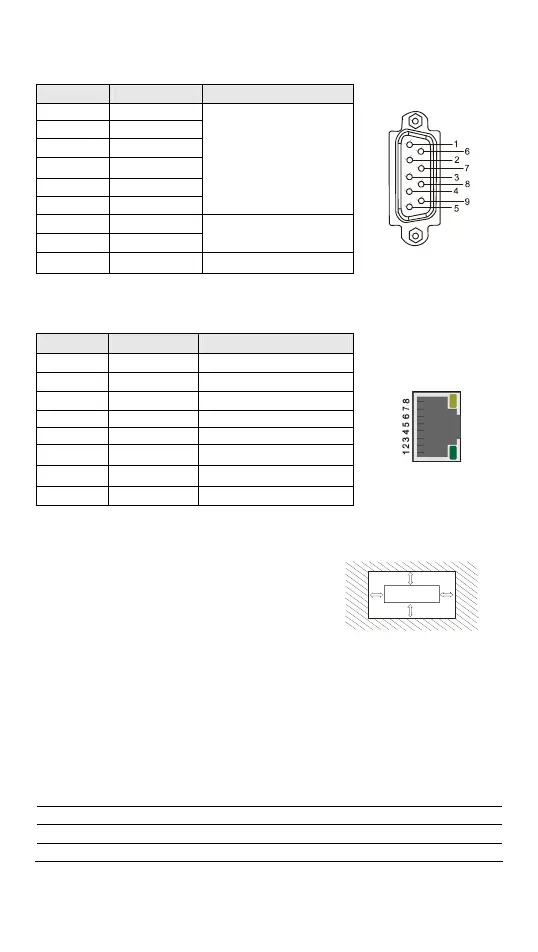

 Enkoder Arabirimi
DVP10MC11T 9-PIN D-SUB enkoder arabirimi sunar. Terminal açıklamaları için
aşağıdaki tabloya bakınız.
Terminal Sinyal Açıklama
1 A+
2 B+
3 Z+
6 A-
7 B-
8 Z-
Incremental enkoder
4 +24VEXT
5 GNDEXT
24V enkoder
9 +5VEXT +5V enkoder
 Ethernet Port
DVP10MC11T Modbus/TCP protocol destekleyen bir Ethernet port sunar. Terminal
açıklamaları için aşağıdaki tabloya bakınız.
Terminal Sinyal Açıklama
1 Tx+ Sending data (pozitif)
2 Tx- Sending data (negatif)
3 Rx+ Receiving data (pozitif)
4 -- N/C
5 -- N/C
6 Rx- Receiving data (negatif)
7 -- N/C
8 -- N/C
 Kurulum & Bağlantı
 Kurulum
Isı dağılımının sağlanabilmesi için
DVP10MC11T’nin çevresinde gerekli boşluğu
bırakınız. D > 50mm (Şekli inceleyiniz).
D
D
D
D
DVP10MC11T
 Giriş Bağlantıları
İngilizce (English) bölümde “Input Point Wiring” başlığına bakınız.
 Çıkış Bağlantıları
DVP10MC11T ünitesi tüm transistör çıkışlar zener diyot içerir ve düşük güçteki iletken
yükler ve sık On/Off gerekmeyen uygulamalar için yeterlidir. Ayrıca büyük güç ve sık
On/Off gerektiren uygulamalar için gürültüyü azaltmak ve aşırı voltaj veya aşırı ısınma
gibi durumlardan dolayı transistör çıkışının zarar görmesini önlemek için aşağıda
gösterilen bastırma devresi metodunu izleyiniz.
İngilizce (English) bölümde Şekil 3’e [Figure 3] bakınız.
 24 VDC besleme  Sigorta
 Acil stop butonu  Yük: Switch, iletken yük
 9V Zener diyot, 5W (Büyük güç ve sık On/Off durumlarında  ve  kullanınız)
 Bastırma için diyot ve eşdeğer komponentler (Düşük güç yük için sadece  kullanınız)
 DVP-S Serisi İlave Modüllere Bağlantısı
İngilizce (English) bölümde Şekil 4’e [Figure 4] bakınız.
