- 6 -
……………………………………………………………… 繁體中文 …………………………………………………………………………
感謝您採用台達 DVP 系列產品。DVP04/06PT-S 溫度量測模組可接受外部 4/6 點熱阻溫
度感測器，將之轉換成 16 位元之數位信號。透過 DVP 薄型系列（Slim type）PLC 主機
程式以指令 FROM/TO 來讀寫模組內之資料，模組內具有多個 CR（Control Register）暫
存器，每個暫存器有 16 bits。電源單元與模組分離，體積小，安裝容易。
本機為開放型（OPEN TYPE）機殼，因此使用者使用本機時，必須將之安裝於具防塵、
防潮及免於電擊⁄衝擊意外之外殼配線箱內。另必須具備保護措施（如：特殊之工具或
鑰匙才可打開）防止非維護人員操作或意外衝擊本體，造成危險及損壞。
交流輸入電源不可連接於輸入⁄出信號端，否則可能造成嚴重的損壞，因此請在上電之
前再次確認電源配線。輸入電源切斷後，一分鐘之內，請勿觸摸內部電路。本體上之
接地端子
務必正確的接地，可提高產品抗雜訊能力。
產品外觀尺寸與部位介紹
詳細部位指示圖與外觀尺寸請參閱英文版[Figure1]，單位：mm。
1. 電源、錯誤及運行指示燈 2. 機種型號 3. DIN 軌固定扣
4. 端子 5. 端子配置 6. I/O 模組定位孔
7. 銘牌 8. I/O 模組連接口 9. I/O 模組固定扣
10. DIN 軌糟（35mm）
11. I/O 模組固定槽 12. RS-485 通訊口 （DVP04PT-S）
13. 電源輸入口（DVP04PT-S） 14. I/O 模組連接口
輸入/輸出端子台配置
請參閱英文版[Figure2]之端子台配置示意圖。

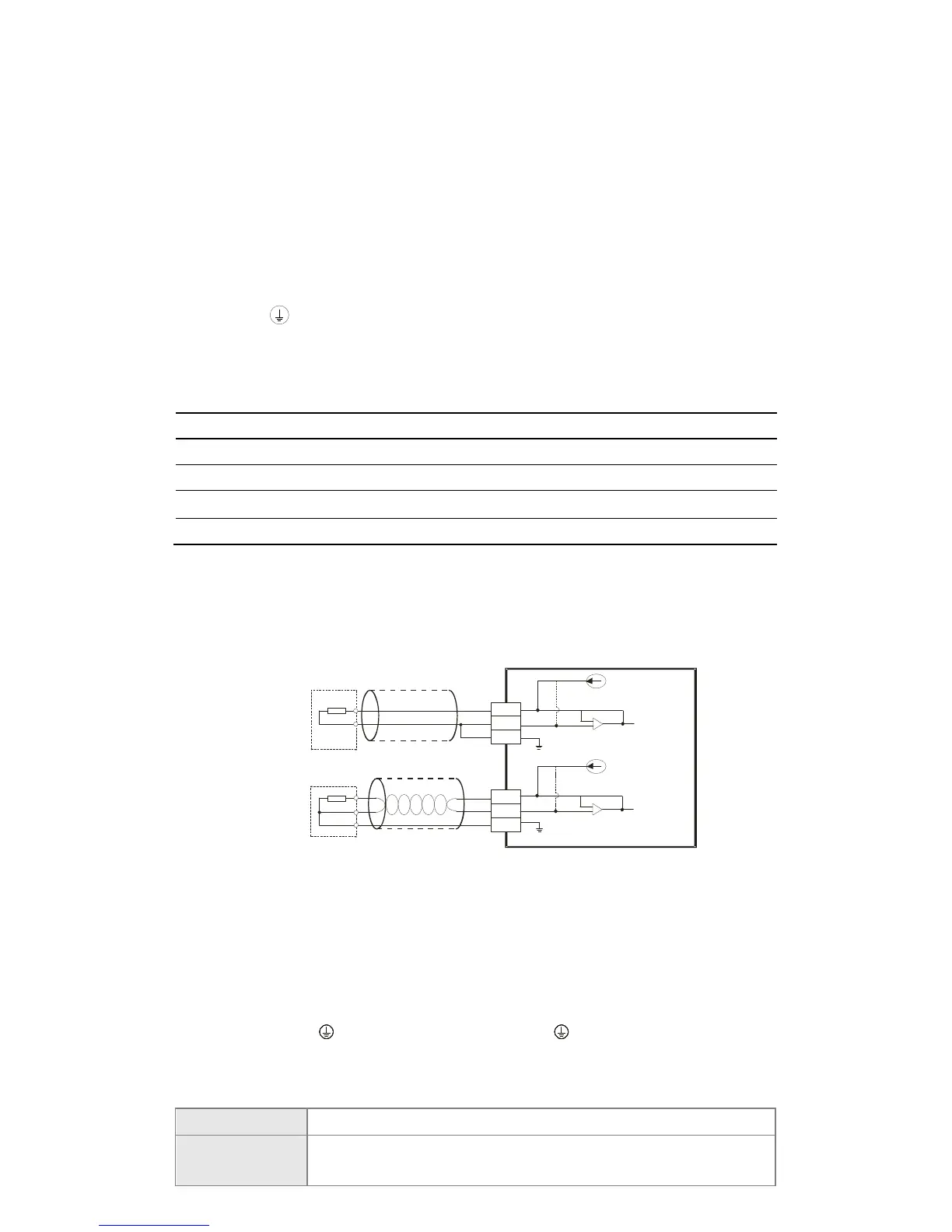

外部配線
*2
AG
隔離線*1
AG
隔離線 *1
CH1
2-Wire
CH6
3-Wire
L+
L-
I-
Pt1000
Pt100
L+
L-
I-
*2
註1：使用於類比輸入的配線應採用溫度感測器之連接線或雙絞隔離線且應與其他電源線或可能引
起雜訊之接線分開。
註2：3線式RTD感測器有線材阻抗補償；2線式RTD感測器沒有線材阻抗補償。
註3：如果雜訊過大，請將隔離線連接到系統接地點，再將系統接點作第三種接地或接到配電箱之
機殼上。
註4：由待測物到模組間的配線路請用最短距離配線，為了避免雜訊及誘導的影響儘可能將電源線
和負載配線分開。
註5：請將電源模組之
端及DVP04PT-S溫度量測模組之 端連接到系統接地點，再將系統
接點作第三種接地或接到配電箱之機殼上。
電氣規格
額定最大消耗功率
2W
操作⁄儲存環境
1. 操作：0°C ~ 55°C（溫度），5 ~ 95%（濕度），污染等級 2
2. 儲存：-25°C ~ 70°C（溫度），5 ~ 95%（濕度）
