Delta DVP06XA-E2 User Manual

- 10 -

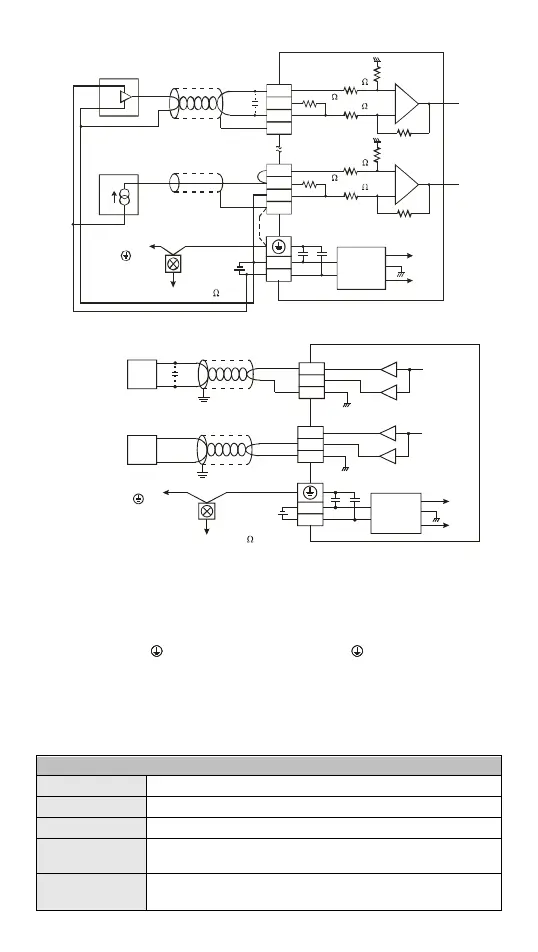

 被動式輸入
CH1
1M
250
V1+
I1+
VI1-
CH1
CH4
V4+
I4+
VI4-
CH4
*3
*2
AG
0V
24V
DC/DC
+15V
-15V
AG
FE
FE
1M
1M
250
AG
1M
-
+
U
IN
-
+
電壓輸入
電流輸入
隔離線*1
隔離線*1
接至電源模
組之 端
第三種接地
(100 )接地阻抗 以下
轉換器
 輸出
VO1
IO1
AG
CH5
隔離線 *4
電壓輸出
*5
CH5
變頻器、記錄器
比例閥
...
VO2
IO2
AG
CH6
隔離線 *4
電流輸出
CH6
變頻器、記錄器
比例閥
...
0V
24V
接至電源模
組之 端
第三種接地
DC24V
DC/DC
轉換器
+15V
-15V
AG
(100 ) 接地阻抗 以下
註 1：類比輸入請與其他電源線隔離。
註 2：如果連接電流信號時，V+ 及 I+ 端子請務必短路。
註 3：如果輸入電壓有漣波造成配線受雜訊干擾時請連接 0.1~0.47 μF 25V 之電容。
註 4：類比輸出請與其他電源線隔離。
註 5：如果負載之輸出端漣波太大造成配線受雜訊干擾時，請連接 0.1~0.47μF 25V 之電容。
註 6：請將電源模組之
端及 DVP06XA 類比信號輸出模組之 端連接到系統接地點，再將
系統接點作第三種接地或接到配電箱之機殼上。
 輸入/輸出端子台配置
請參閱英文版頁碼 2 之端子配置圖，在此語言版本省略說明。
 電氣規格
DVP06XA-E2
電源電壓 24VDC (20.4VDC ~ 28.8VDC) (-15% ~ +20%)
額定最大消耗功率 2.5W，由外部電源供應。
連接方式 脫落式歐式端子座 (端點距離：5mm)
操作∕儲存環境
操作：0°C ~ 55°C（溫度），5 ~ 95%（濕度）污染等級 2
儲存：-25°C ~ 70°C （溫度），5 ~ 95%（濕度）
耐振動 ∕ 衝擊
國際標準規範 IEC61131-2，IEC 68-2-6 (TEST Fc) / IEC61131-2 & IEC
68-2-27 (TEST Ea)
