- 9 -
……………………………………………………………… 繁體中文 …………………………………………………………………………
感謝您採用台達 DVP 系列產品。DVP06XA-E2 類比輸入/輸出混合模組可接受外部 4 點類
比信號輸入 (電壓或電流皆可)，將之轉換成 16 位元之數位信號。類比信號輸出部份接受
來自 PLC 主機的 2 組 16 位元數位資料，再將數位資料轉換為 2 點類比信號輸出 (電壓或
電流皆可)。使用者可經由配線選擇電壓輸入或電流輸入，並可透過主機以 FROM / TO 指
令來讀寫模組內資料，或以 MOV 指令直接讀取對應通道的平均值，或直接寫入對應通道
的輸出值 (請參閱 D9900 ~ D9999 特殊暫存器使用說明)。
本安裝說明書提供給使用者電氣規格、功能規格、安裝配線之相關注意事項。其他詳
細之程式設計及指令說明請見 DVP-ES2 操作手冊【程式篇】，選購之周邊裝置詳細說
明請見該產品隨機安裝說明書。
本機為開放型 (OPEN TYPE) 機殼，因此使用者使用本機時，必須將之安裝於具防
塵、防潮及免於電擊⁄衝擊意外之外殼配線箱內。另必須具備保護措施（如：特殊之工
具或鑰匙才可打開）防止非維護人員操作或意外衝擊本體，造成危險及損壞。
交流輸入電源不可連接於輸入⁄出信號端，否則可能造成嚴重損壞，請在上電之前再次
確認電源配線。請勿在上電時觸摸任何端子。本體上之接地端子
務必正確的接地，
可提高產品抗雜訊能力。

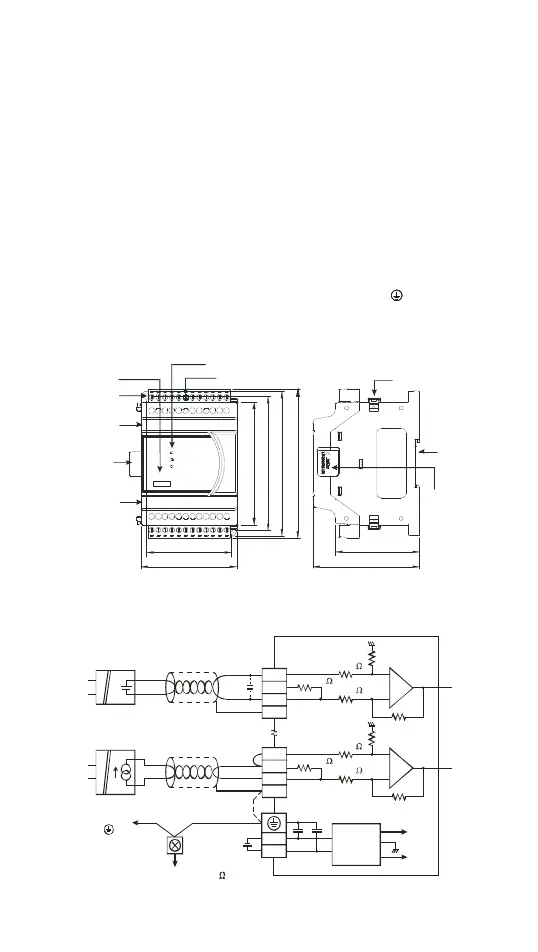

產品外觀尺寸與部位介紹
70
62
106
98
78
90
61.5
110
06XA-E2
4AI/ 2AO
端子編號
端子編號
I/O 模組連接埠
機種型號
直接固定孔
脫落式輸出／入端子
電源、 及錯誤
<->D 指示燈
I/O 模組固定扣
DIN
(35mm)
軌槽
I/O 模組連接埠
(mm)單位：
外部配線
主動式輸入
CH1
1M
250
V1+
I1+
VI1-
CH1
CH4
V4+
I4+
VI4-
CH4
*3
*2
AG
0V
24V
DC/DC
+15V
-15V
AG
FE
FE
1M
1M
250
AG
1M
+
-
U
IN
+
-
U
IN
電壓輸入
電流輸入
隔離線*1
隔離線*1
接至電源模
組之 端
第三種接地
(100 )接地阻抗 以下
轉換器
