感謝您採用台達 DVP-EX2 系列可程式控制器。此系列提供 30 點數的主機（包含 16 點
數位輸入、10 點數位輸出、3 點類比輸入及 1 點類比輸出），含主機最大輸入⁄輸出擴充最
多可達 256 點。另可搭配類比輸入/輸出模組使用，以滿足各種應用場合。全系列採用免
電池設計，其 PLC 程式與停電保持資料皆運用高速快閃記憶體儲存。
a 本安裝說明書提供給使用者電氣規格、功能規格、安裝配線之相關注意事項。其他詳
細之程式設計及指令說明請見 DVP-EX2 操作手冊【程式篇】，選購之周邊裝置詳細說
明請見該產品隨機安裝說明書。
a 本機為開放型 (OPEN TYPE) 機殼，因此使用者使用本機時，必須將之安裝於具防
塵、防潮及免於電擊⁄衝擊意外之外殼配線箱內。另必須具備保護措施（如：特殊之工
具或鑰匙才可打開）防止非維護人員操作或意外衝擊本體，造成危險及損壞。
a 交流輸入電源不可連接於輸入⁄出信號端，否則可能造成嚴重損壞，請在上電之前再次
確認電源配線。請勿在上電時觸摸任何端子。本體上之接地端子
務必正確的接地，
可提高產品抗雜訊能力。

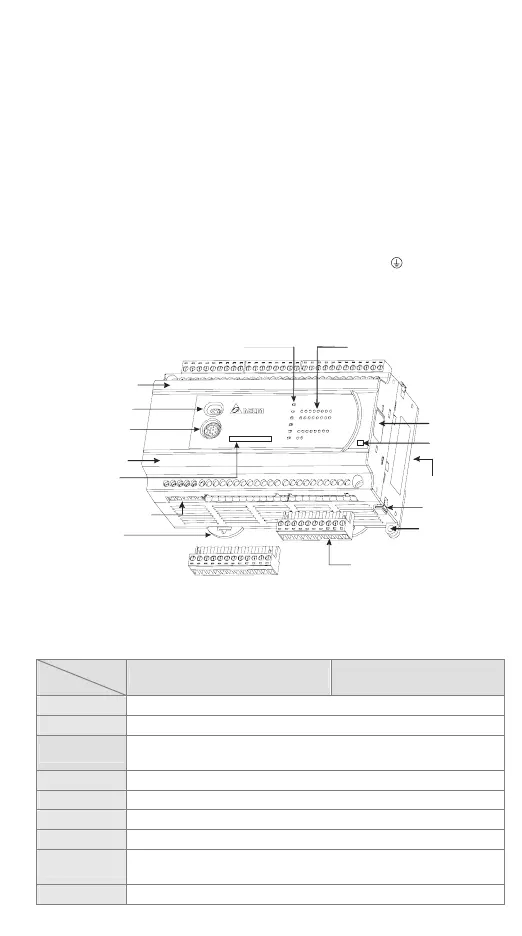

產品外觀尺寸與部位介紹
輸出／入端子編號
DIN 軌固定扣
COM1 程式通訊埠
()RS-232C
電源、運行 錯誤 指示
、
COM
Run/Stop 開關
COM2/COM3 (RS-485)
輸出／入端子編號
DVP30EX 2
16DI/10DO/3AI/1AO
脫落式輸出／入端子
輸出 點指示燈／
直接固定孔
DIN (35mm) 軌槽
I/O 模組連接埠
R
模組固定扣I/O
輸出類型
機種型號
y 詳細尺寸圖請參閱英文版頁碼 1 之[Figure 2]，單位：mm。
電氣規格
機種
項目
DVP30EX200R DVP30EX200T
電源電壓 100 ~ 240VAC (-15% ~ 10%)，50 / 60Hz ± 5%
連接方式 脫落式歐式端子座 (端點距離：5mm)
動作規格
當電源緩升至 95 ~ 100VAC 時，PLC 開始動作，當電源緩降至 70VAC 時，
PLC 停止動作。電源瞬間斷電 10ms 以內繼續運行。
電源保險絲容量 2A / 250VAC
消耗功率 30VA
DC24V 電流輸 500mA
電源保護 DC24V 輸出具短路保護
突波電壓耐受量
1,500VAC (Primary-secondary)、1,500VAC (Primary-PE)、500VAC
(Secondary-PE)
絕緣阻抗 5MΩ 以上（所有輸出/入點對地之間 500VDC）
To Next Page
