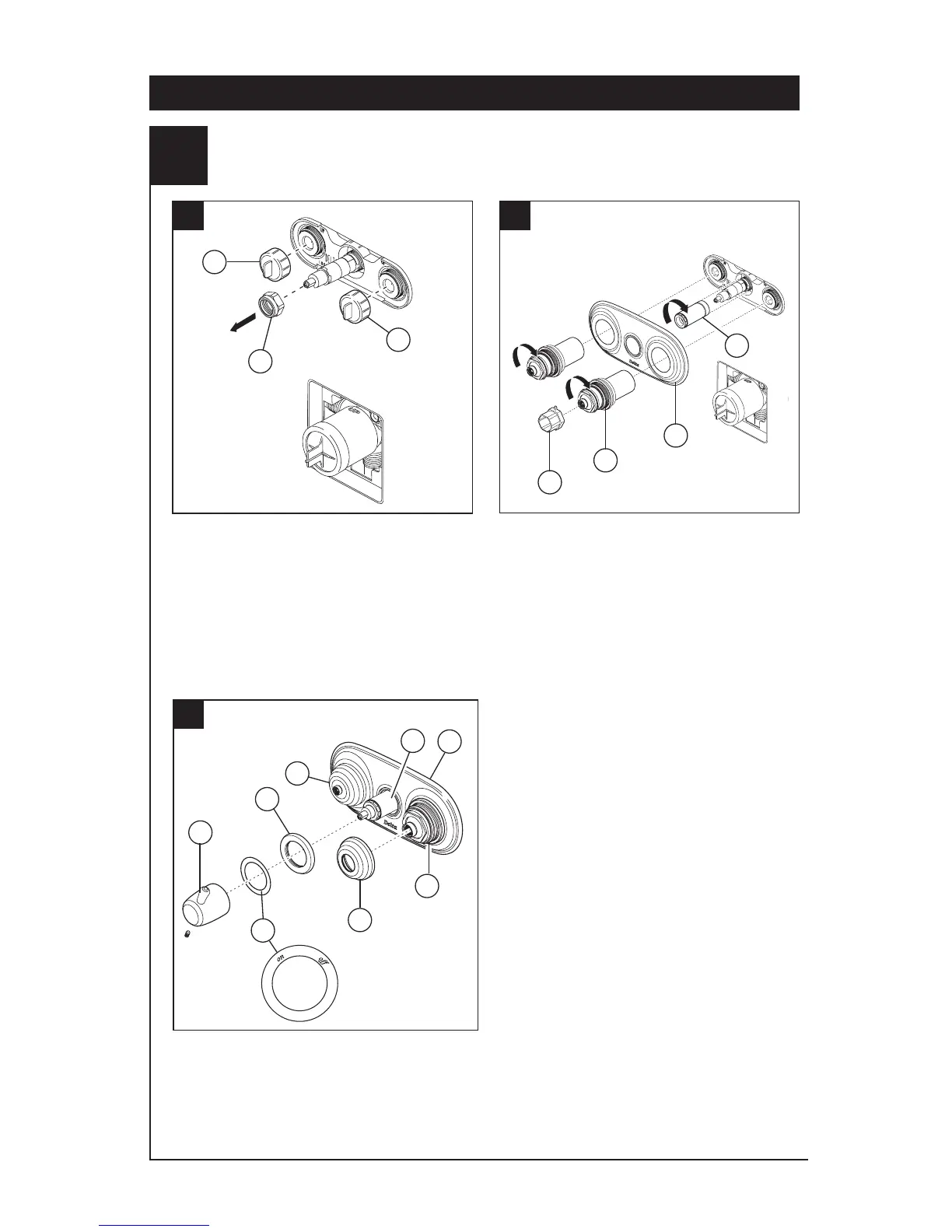

Instalación de Accesorios del Módulo de la Regadera a Chorro
Jetted Shower™
Cierre los suministros de agua. Destornille
las tapas de prueba (1) del cuerpo. Si no es
para instalar en pared delgada, puede quitar
el protector de yeso completo. Quite la tuerca
tapa (2) del cuerpo.
Enrosque la manga (1) en el cuerpo de
bronce. Use una llave de tuercas para apre-
tar. Coloque la placa ovalada (2) sobre el
módulo del cuerpo del chorro. Enrosque los
ensambles de la manga del chorro (3) en el
cuerpo del módulo del chorro. Use una llave de
tuercas (4) para apretar los ensambles de la
manga. AVISO: NO APRIETE DEMASIADO.
APRIETE HASTA QUE LA PLACA QUEDE
PLANA CONTRA LA PARED.
3
Instalación de la Serie 18 - Unidades Separadas
Ensamble la etiqueta para apagar/prender ‘off/on’
(1) en el aro del accesorio (2). Deslice el aro
del accesorio (3) hasta que quede al fondo de
la chapa de cubierta (4). Instale la manija (5) en
la espiga, apriete el tornillo de ajuste para fijar.
Enrosque los ensambles del casquete (6) en los
ensambles de la manga del chorro (7).
