Delta Jetted Shower - Page 23

C.
D.
A.
B.

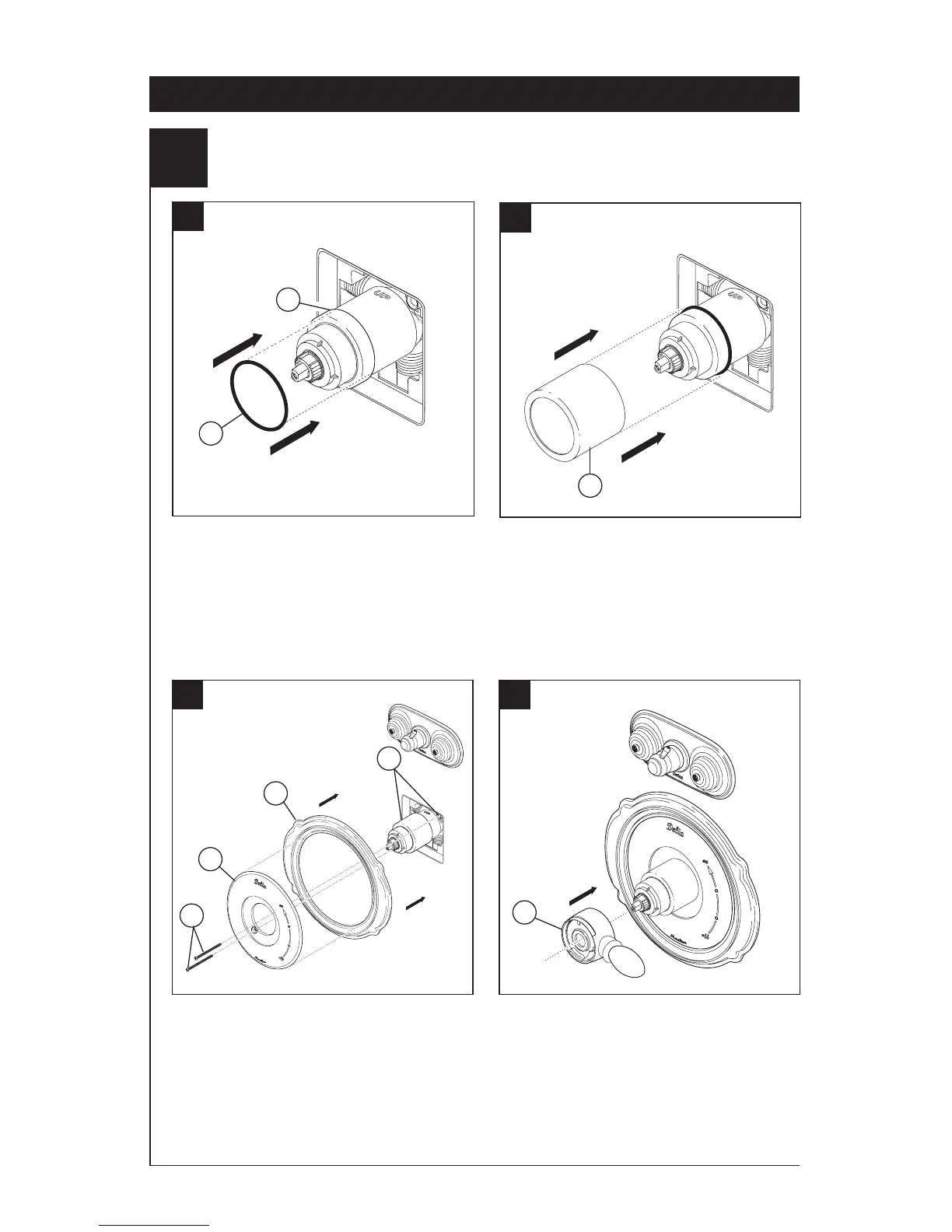

Deslice el aro O (1) sobre el cartucho y la
tuerca tapa (2). El aro O, el cual funciona
como un separador para estabilizar la
manga, debe quedar apoyado en la
tuerca tapa.
Deslice la manga (1) sobre el cartucho, el
cuerpo de la pieza y el aro O.
Fije la roseta con orificio (1) y la placa de
atrás (2) (si su modelo tiene una) al soporte
(3) usando los 2 tornillos suministrados (4).
No apriete demasiado los tornillos de
la roseta.
Instale la manija de control del volumen (1)
con la palanca hacia la derecha, luego gírela a
la posición abierta. NO FIJE CON TORNILLO.
Instalación de la Serie 18 - Unidades Separadas
3
Instalación Final
