E.
F.

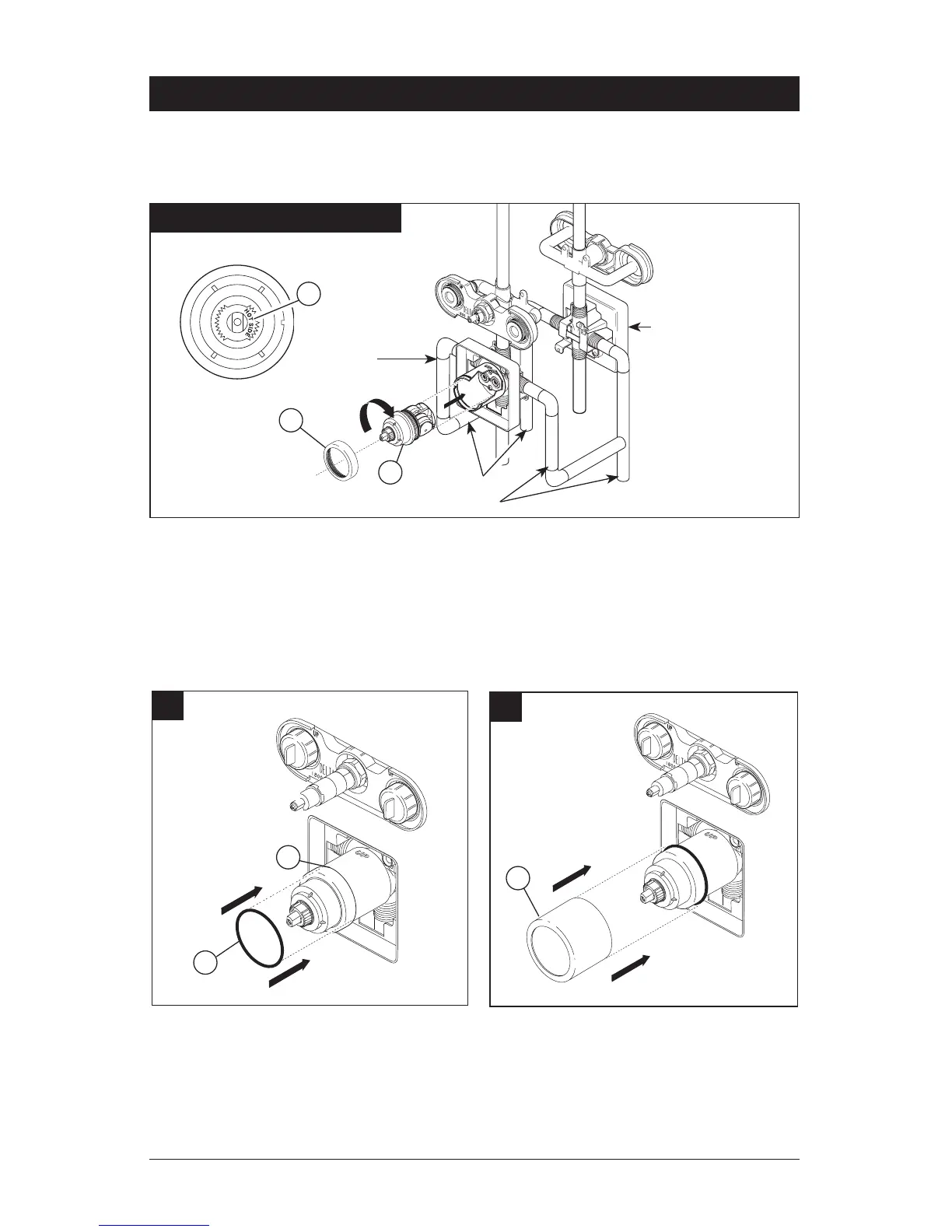

Faites glisser le joint torique (1) sur la
cartouche et l’écrou à portée sphérique (2).
Le joint sert de pièce d’espacement et il sta-
bilise le manchon; il doit se trouver derrière
l’écrou à portée sphérique.
Faites glisser le manchon (1) sur la
cartouche, le corps et le joint torique.
Installation – Série 18 - Appareils monobloc
1
2
1
Dans le cas d’une installation dos à dos ou
inversée (eau chaude à droite et eau froide à
gauche) : Tournez la cartouche (1) de sorte
que la mention « HOT SIDE »(2) se trouve
du côté droit. Installez la cartouche en vous
Installation dos à dos
1
3
assurant que l’ergot est parfaitement engagé
dans la rainure du corps en laiton. Faites glisser
l’écrou à portée sphérique (3) sur la cartouche
et vissez-le sur le corps. Serrez à la main
fermement.
Installation de la cartouche.
11
2
Installation
Inversée
Eau Froides
Eau Chaude
Installation normale
(Non modifiée)
