3

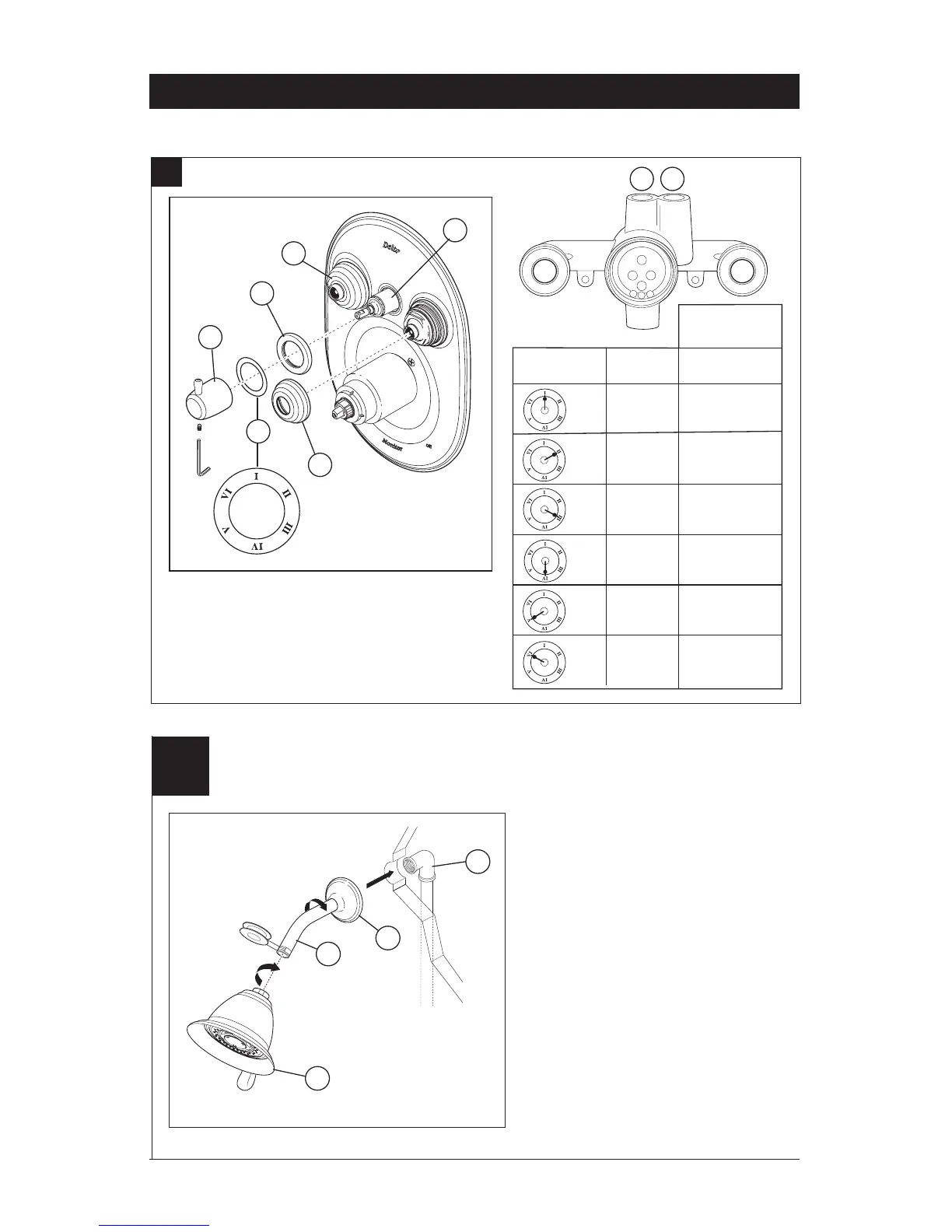

Installation de la pomme de douche
Raccordez la sortie supérieure (1)
au tuyau d’alimentation de la pomme
de douche (2) à l’aide des raccords
appropriés. Pour éviter d’abîmer le fini du
tuyau de la pomme de douche, introduisez
le côté « mur » de celui-ci dans la
collerette (3) avant de le visser dans le
raccord du tuyau vertical. Appliquez du
ruban de plomberie sur les filets. Vissez
la pomme de douche (4) sur le tuyau.
Appliquez du ruban de plomberie sur les
filets. Prenez garde de serrer la pomme
de douche excessivement.
3
2
1
4
14
Installation – Série 18 - Appareils monobloc
Installation des éléments de finition du module de gicleurs Jetted Shower XO
®
Placez l’étiquette (1) sur l’anneau de finition (2).
Faites glisser l’anneau de finition sur le manchon
(3) jusqu’à ce qu’il s’appuie sur la plaque de fini-
tion. Placez la manette (4) sur la tige et serrez
la vis de calage. Vissez les chapeaux (5) sur les
manchons de gicleur.
E.
2
3
1 2
33
1
4
5
5
1
Position De
Poignée
1 et 2
2
2 et 3
3
1 et 3
Ouvrez
Les Ports
VI
V
IV
III
II
I
Ouvrez
Les Ports
Cartouche
non partagée
1
Sans
objet
2
3
Sans
objet
Sans
objet
