107532 Rev. B
1

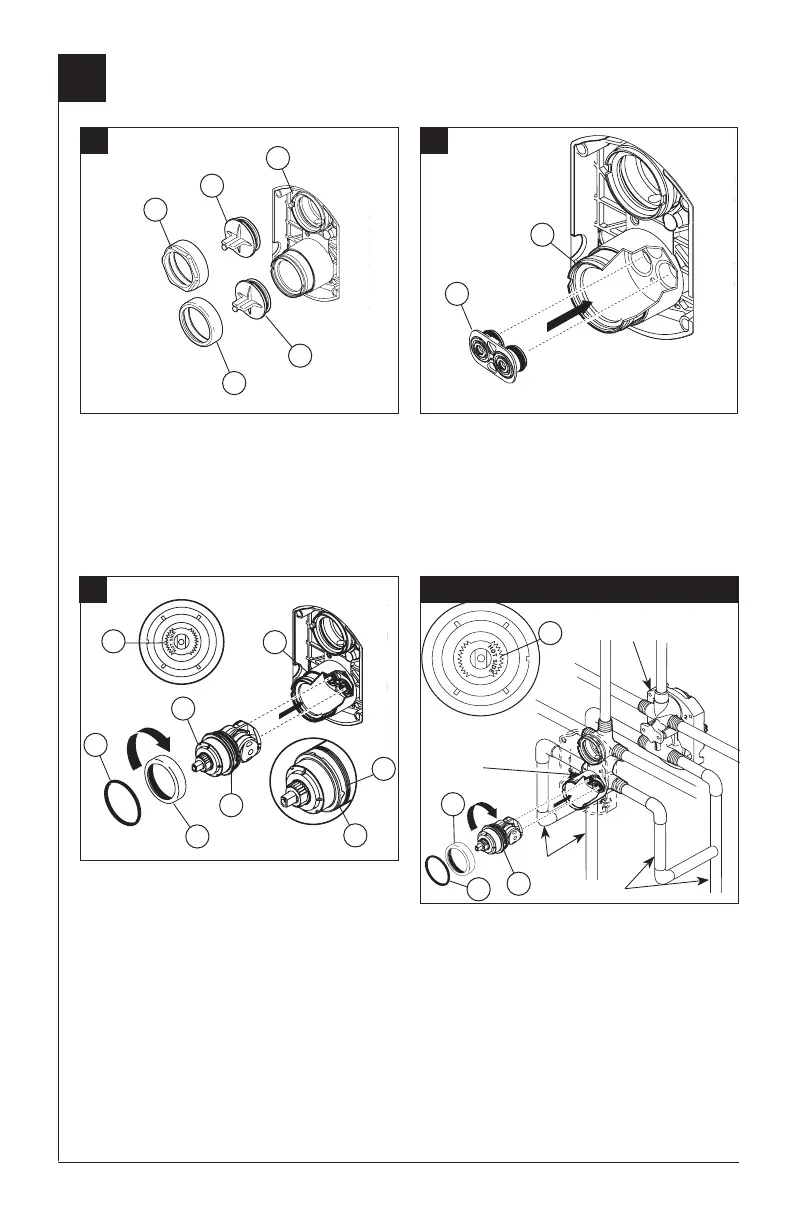

Installation de la cartouche
A.
B.
Fermez les robinets d’alimentation. Retirez le les
écrous-chapeaux (1) et les capuchons d'essai (2) du
corps de robinetterie brute (3).
Placez un seau ou un petit contenant sur l’avant du
corps de soupape et ouvrez lentement les robinets
d’arrêt pour évacuer les corps étrangers de la
tuyauterie avant d’installer la cartouche. Fermez de
nouveau les robinets d’arrêt.
Introduisez l’adaptateur (1) dans le corps de
robinetterie brute (2). Assurez-vous que l'adaptateur
est positionné correctement et bien calé dans le
corps de robinet brut.
Tournez la cartouche (1) de sorte que la mention «
HOT SIDE » (2) se trouve du côté gauche. Introduisez
la cartouche dans le corps de robinetterie brute.
Assurez-vous que l’ergot (3) sur la cartouche est
parfaitement engagé dans la rainure du corps en
laiton (4). Insérez l'écrou-chapeau (5) sur la cartouche
et vissez-le sur le corps. Serrez-le à la main
solidement, glissez le joint torique (6) sur l'écrou-
chapeau et la cartouche. Vous pouvez enduire les
joints toriques d’un peu de graisse de plomberie pour
faciliter l’assemblage.
Dans le cas d’une installation dos à dos ou inversée
(eau chaude à droite et eau froide à gauche)
seulement : tournez la cartouche (1) de sorte que la
mention « HOT SIDE » se trouve du côté droit.
Ajoutez du lubriant à base de silicone aux trois joints
toriques montrés ci-dessus pour faciliter la pose de
la cartouche dans le corps de robinetterie brute et sa
dépose.
Installez la cartouche en prenant soin d’introduire
les ergots entièrement dans les rainures du corps de
robinetterie brute (reportez-vous à l’étape C).
Glissez le joint torique (3) et l'écrou-chapeau (4) sur
la cartouche et vissez-le sur le corps de robinet brut.
Serrez-le à la main solidement.
3
C.
Installation dos à dos
Installation normale
(aucun changement requis)
Installation
inversée
Froid
Chaud
1
2
3
1
2
1
2
1
2
3
4
5
3
4
2
4
3
1
6
