107532 Rev. B
2

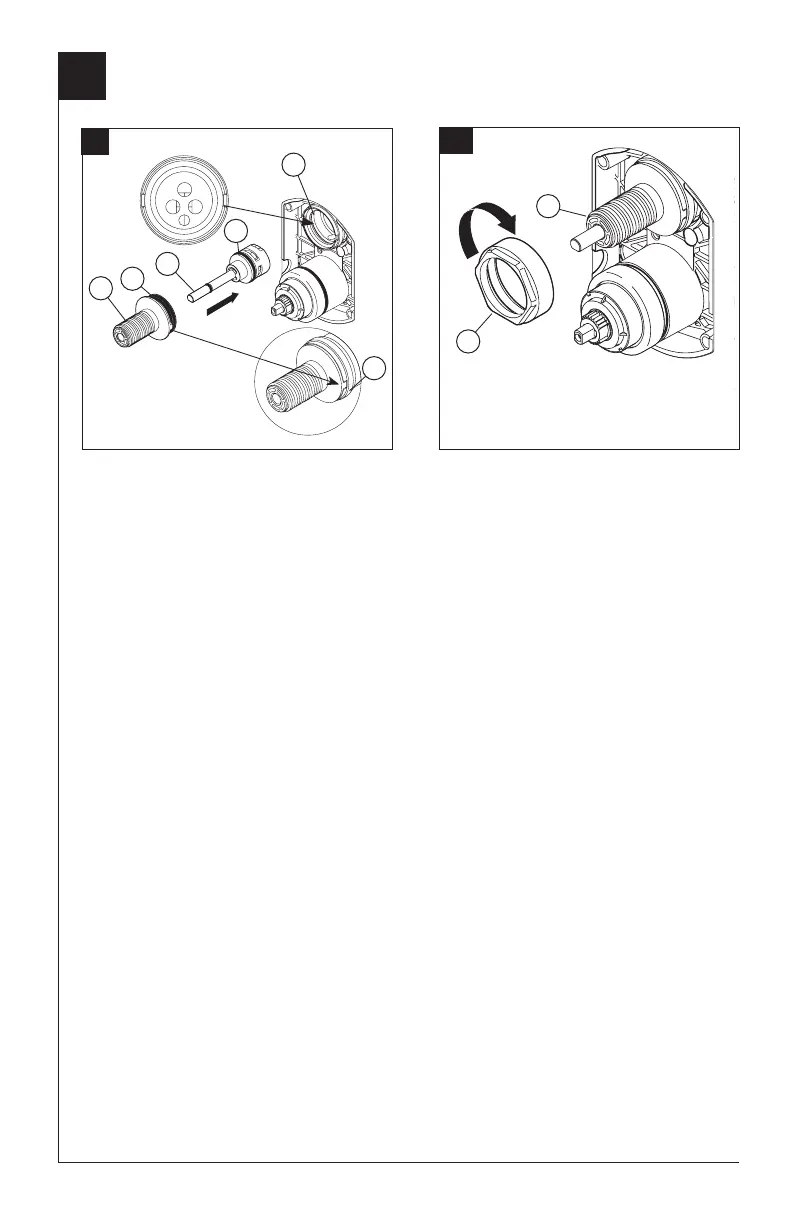

Installation de la cartouche de l’inverseur
4
Installation du chapeau
Glissez l'écrou-chapeau (1) sur le manchon
de l'inverseur (2) et vissez-le sur le corps de
robinetterie brute.
Serrez-le à la main solidement.
B.
INSTALLATION DE LA CARTOUCHE DE
L'INVERSEUR
Ajoutez du lubriant à base de silicone au joint
torique (2) pour faciliter la pose du manchon de
l'inverseur (3) et la cartouche de l’inverseur. Vous
pouvez enduire les joints toriques (4) d’un peu de
graisse de plomberie pour faciliter l’assemblage.
Installez la cartouche d'inverseur (1) en prenant
soin de faire correspondre l'ergot de détrompage au
bas de la cartouche avec le trou dans le corps de
robinet brut.
Glissez le manchon de l'inverseur (3) sur la tige de
la cartouche en faisant correspondre les pattes du
manchon de l'inverseur avec les rainures dans le
corps de robinetterie brute (5).
A.
3
1
5
2
1
2
5
4
