107532 Rev. B
3
5

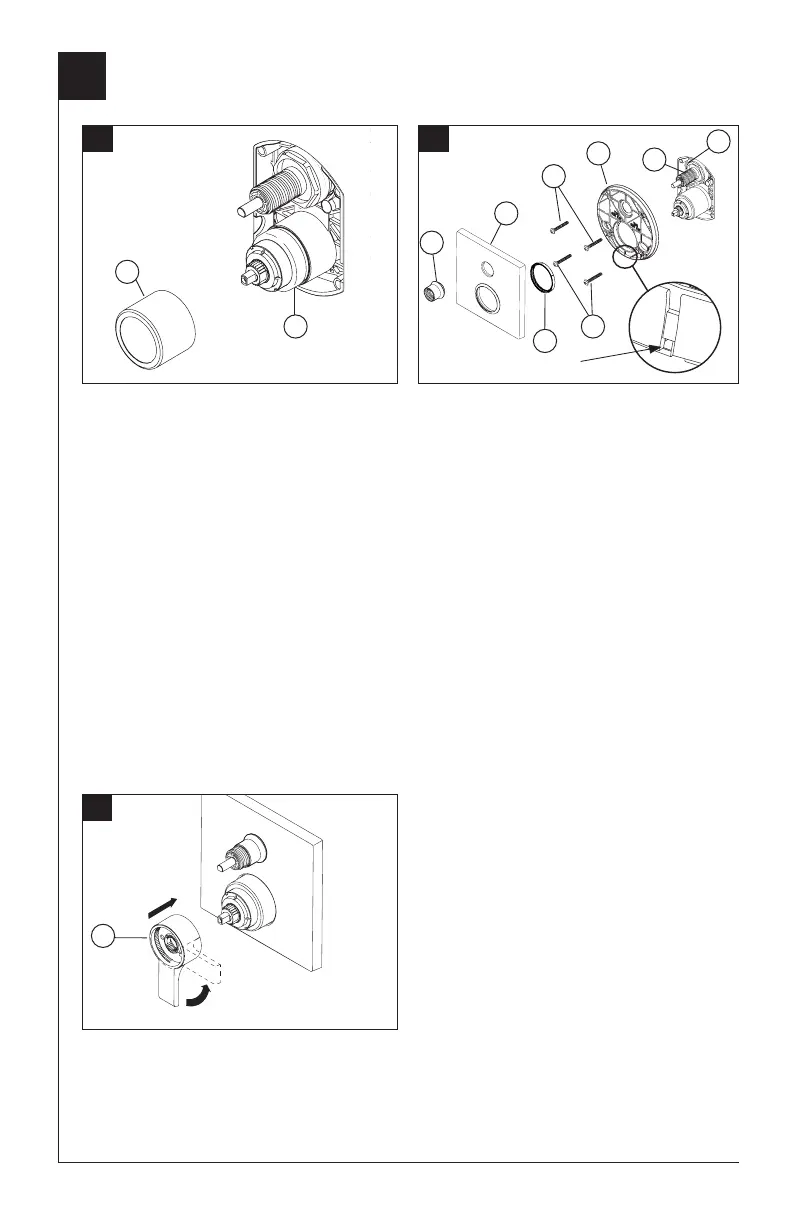

Installation de la pièce de nition
Installation du manchon de nition
Glissez le manchon de nition (1) sur le chapeau (2),
la cartouche et le corps de robinetterie brute.
Assurez-vous que le manchon est bien positionné
sur l'avant de la cartouche.
Installation de la plaque de nition
Installation dans un mur ni d’une épaisseur maximale
de 1 1/8 po. Fixez la plaque arrière (1) au corps de
robinetterie brute (2) au moyen des quatre vis (3)
fournies.
Note : Assurez-vous que la face avant de la plaque
arrière est orientée vers l’avant et que les repères
sont visibles.
Glissez la plaque de nition (4) sur la cartouche de
l'inverseur, puis vissez l'écrou de nition (5) fourni sur
le manchon de l'inverseur.
Remarque: Pour une installation sur paroi
épaisse, visitez le site Web delta faucet,
consultez le "schéma des pièces et accessoires"
des modèles que vous avez achetés,
commandez le kit d'installation RP approprié
pour paroi épaisse pour supporter une épaisseur
de paroi nie jusqu'à 2 1/8.
Sur les surfaces raboteuses ou inégales, vous devez
appliquer du composé d'étanchéité autour de la
plaque arrière (1) pour épaissir le joint. N'appliquez
pas de de composé d'étanchéité dans l’encoche
d’égouttement au bas de la plaque arrière (1) ni autour
de la plaque de nition (4).
1
2
A.
C.
1
Installez la manette de réglage de débit (1) de
manière qu’elle pointe vers le bas, puis placez-la
en position d’ouverture. NE LA FIXEZ PAS AVEC
UNE VIS.
B.
1
2
5
4
3
3
6
Goutte à goutte
7
