Delta Paxos User Manual

11
1
5
L1
C1
2

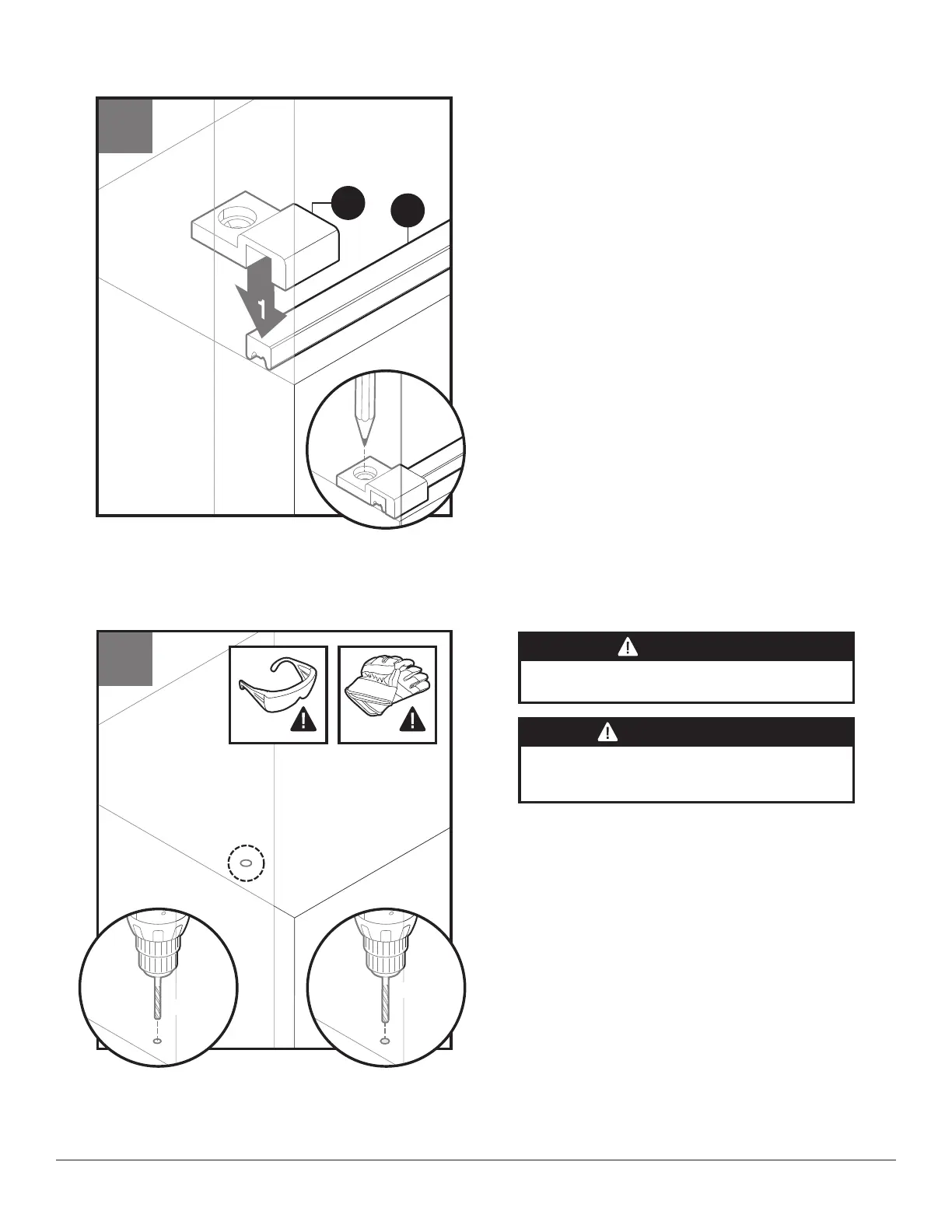

Place dam strip support (L1) over dam strip (C1) and
against the side wall.
Using a pencil, mark the hole location on the dam strip
support (L1).
Repeat for remaining dam strip support (L1) at opposite
end of enclosure.
For acrylic enclosures, proceed to steps 6a-7a.
For tile enclosures, proceed to steps 6b-7b.
Coloque el apoyo de la barrera (L1) sobre la barrera (C1)
y contra la pared lateral.
Marque con un lápiz la ubicación del orificio en el apoyo
de la barrera (L1).
Repita para el apoyo de barrera (K1) restante en el
extremo opuesto del recinto.
Para recintos acrílicos, prosiga con los pasos 6a-7a.
Para recintos de baldosas, prosiga con los pasos
6b-7b.
5/16"5/16"
2
1/8"1/8"
1
6a
For Acrylic Enclosure Only
After removing dam strip support (L1) and dam strip
(C1), drill a 1/8” pilot hole at the location marked in the
previous step.
Next, re-drill a 5/16” hole to accept the acrylic
anchor (G1).
Solo para recintos acrílicos
Después del retiro del apoyo (L1) de la barrera (C1),
perfore un orificio guía de 1/8” en la ubicación marcada
en el paso anterior.
Después, vuelva a perforar un orificio de 5/16” para que
acepte el anclaje (G1).
CAUTION
PRECAUCIÓN
CAUTION
PRECAUCIÓN
CAUTION
To avoid risk of injury or product damage, make sure that
you drill into studs.
PRECAUCIÓN
Para evitar el riesgo de lesiones o daños al producto,
asegúrese de perforar en los montantes.
Use cut-resistant gloves with appropriate grip to avoid
risk of injury from sharp edges or corners.
Use guantes resistentes a los cortes con el agarre
apropiado para evitar el riesgo de lesiones por los bordes
y esquinas afiladas.
To avoid risk of injury or product damage, DO NOT remove
corner protectors on the glass panel(s) until the panels are
installed.
Para evitar el riesgo de lesiones o danos al producto NO quite
los protectores de las esquinas en el panel o paneles de vidrio
hasta que estos esten instalados.
CAUTION
Wear safety glasses and cut-resistant, non-slip gloves
when drilling or cutting to avoid risk of injury.
PRECAUCIÓN
Para evitar riesgos de lesiones al taladrar o cortar, use
gafas de seguridad y guantes antirresbalantes y resistentes
al corte.
