Delta Paxos User Manual

15
5/8"5/8"
*Inside Enclosure*
*Dentro del recinto*
*Inside Enclosure*
*Dentro del recinto*
11
C1
C1
C1

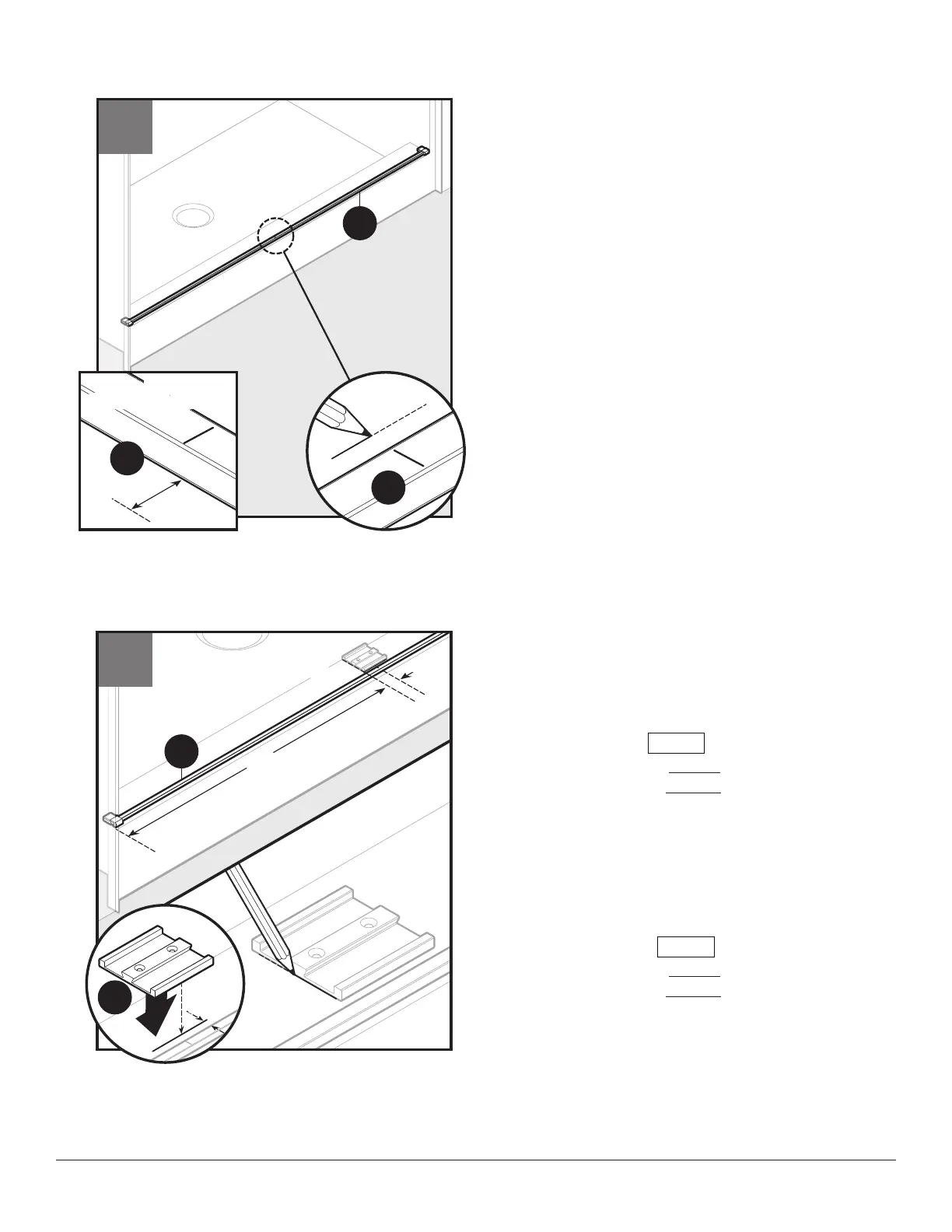

U sing mark on dam strip from previous step for reference,
using pencil or other marking tool (such as painters tape),
mark 5/8" from inner edge of dam strip on to sill.
For any questions regarding this step please contact
the Delta Shower Doors Customer Care Team at
1-800-964-4850.
Con la marca en la barrera del paso anterior como
referencia, y usando un lápiz u otra herramienta para
marcar (como cinta de pintores), marque 5/8” desde el
borde interior de la barrera hasta el umbral.
Si tiene alguna pregunta sobre este paso, póngase en
contacto con el equipo de atención al cliente de Delta
Shower Doors al 1-800-964-4850.
C C
1-3/8"1-3/8"
22
3
3
1
5/8"5/8"
12
C1
O1
Place front edge of center guide lock down bracket (O1) on
5/8" mark made in previous step as shown in Figure 12.
Using measurement “B” from step 10, subtract 1-3/8" for
measurement “C”. The shorter edge of the center guide base
bracket (O1) will align with this mark.
Measurement “B”
– 1-3/8"
= ________ f measurement “C”
U sing a pencil or other marking tool (such as painters tape),
mark distance “C” on the inside sill.
Coloque el borde frontal del soporte de bloqueo de la guía
central (O1) en la marca de 5/8” hecha en el paso anterior
como se muestra en la figura 12.
Usando la medición “B” del paso 10, reste 1-3/8” para
obtener la medición “C”. El soporte de la base de la guía de
borde más corto (O1) se alineará con esta marca.
Medición “B”
– 1-3/8"
= ________ f medición “C”
Con un lápiz u otra herramienta para marcar (como
cinta de pintores), marque la distancia “C” en el umbral
interior.
