Delta Paxos User Manual

20
2
1/4"1/4"
1
R1
18b

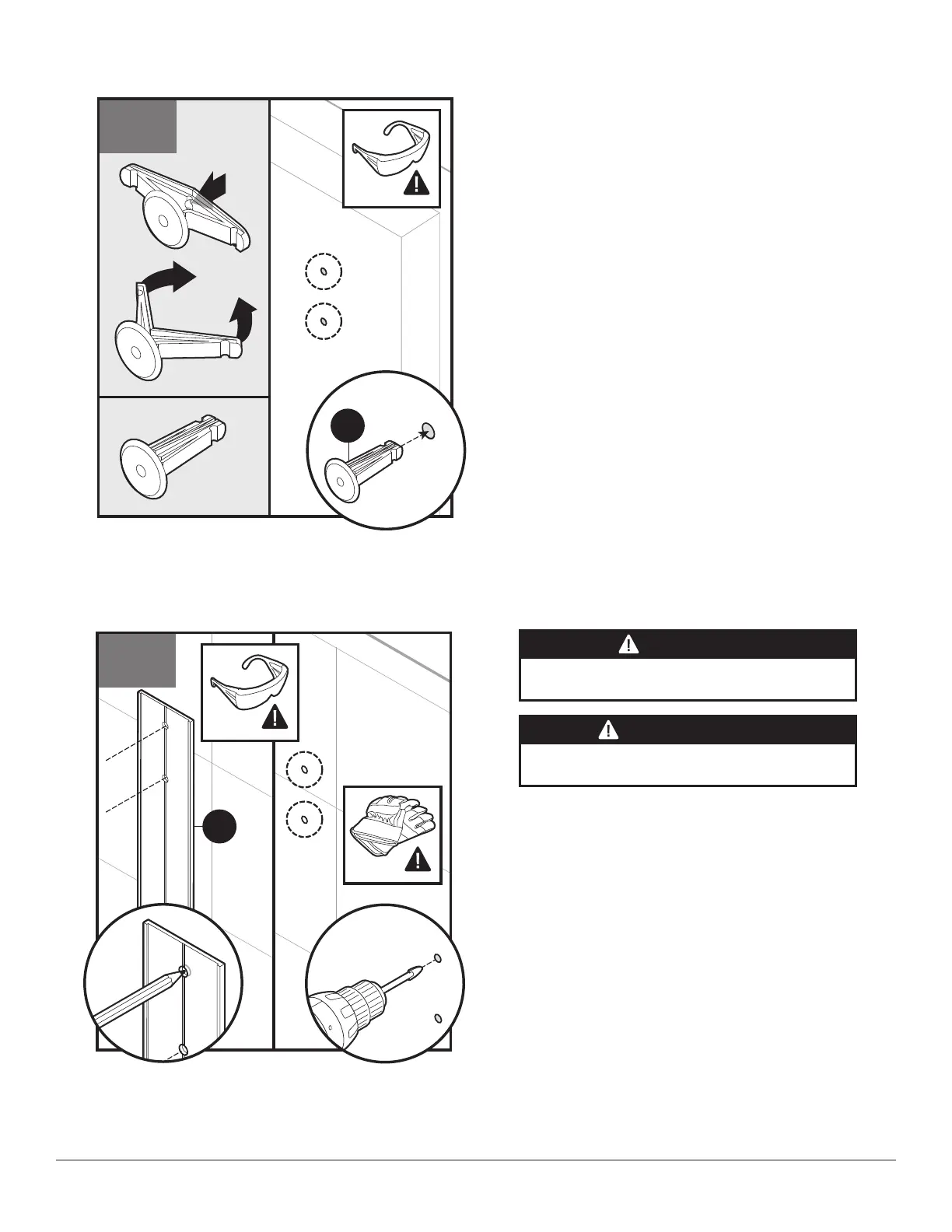

For Acrylic Enclosure Only
Push in the center of the acrylic wall anchors (G1) and
squeeze clips together. Insert acrylic wall anchors (G1) into
holes.
If needed, a rubber mallet can be used to insert acrylic
anchors (G1).
If needed, use drill to slightly enlarge the opening of the hole.
NOTE: Acrylic wall anchors (G1) MUST be used.
Repeat steps 18a-19a for other end of enclosure.
Solo para recintos acrílicos
Empuje el centro de los anclajes acrílicos de pared (G1) y
apriete las abrazaderas juntas. Inserte los anclajes acrílicos
de pared (G1) en los orificios.
De ser necesario, puede utilizar un martillo de goma para
insertar los anclajes acrílicos (G1).
De ser necesario, utilice la broca para ampliar un poco la
abertura del orificio.
NOTA: DEBE utilizar los anclajes acrílicos de pared (J1).
Repita los pasos 18a-19a para el otro extremo del recinto.
1
2
19a
3
G1
x2
For Tile Enclosure Only
Using a pencil, mark the holes in alignment template (R1).
Remove alignment template (R1).
Drill a 1/4” hole at each location using a tile bit.
Solo para recintos de baldosas
Con un lápiz, marque los orificios de la plantilla de alineación
(R1). Retire la plantilla de alineación (R1).
Perfore un orificio de 1/4” en cada ubicación usando la
broca para baldosas.
CAUTION
PRECAUCIÓN
CAUTION
PRECAUCIÓN
CAUTION
To avoid risk of injury or product damage, make sure that
you drill into studs.
PRECAUCIÓN
Para evitar el riesgo de lesiones o daños al producto,
asegúrese de perforar en los montantes.
CAUTION
Wear safety glasses and gloves when drilling or cutting
to avoid risk of injury.
PRECAUCIÓN
Use gafas de seguridad y guantes cuando perfore o corte
para evitar lesiones.
Use cut-resistant gloves with appropriate grip to avoid
risk of injury from sharp edges or corners.
Use guantes resistentes a los cortes con el agarre
apropiado para evitar el riesgo de lesiones por los bordes
y esquinas afiladas.
To avoid risk of injury or product damage, DO NOT remove
corner protectors on the glass panel(s) until the panels are
installed.
Para evitar el riesgo de lesiones o danos al producto NO quite
los protectores de las esquinas en el panel o paneles de vidrio
hasta que estos esten instalados.
