28

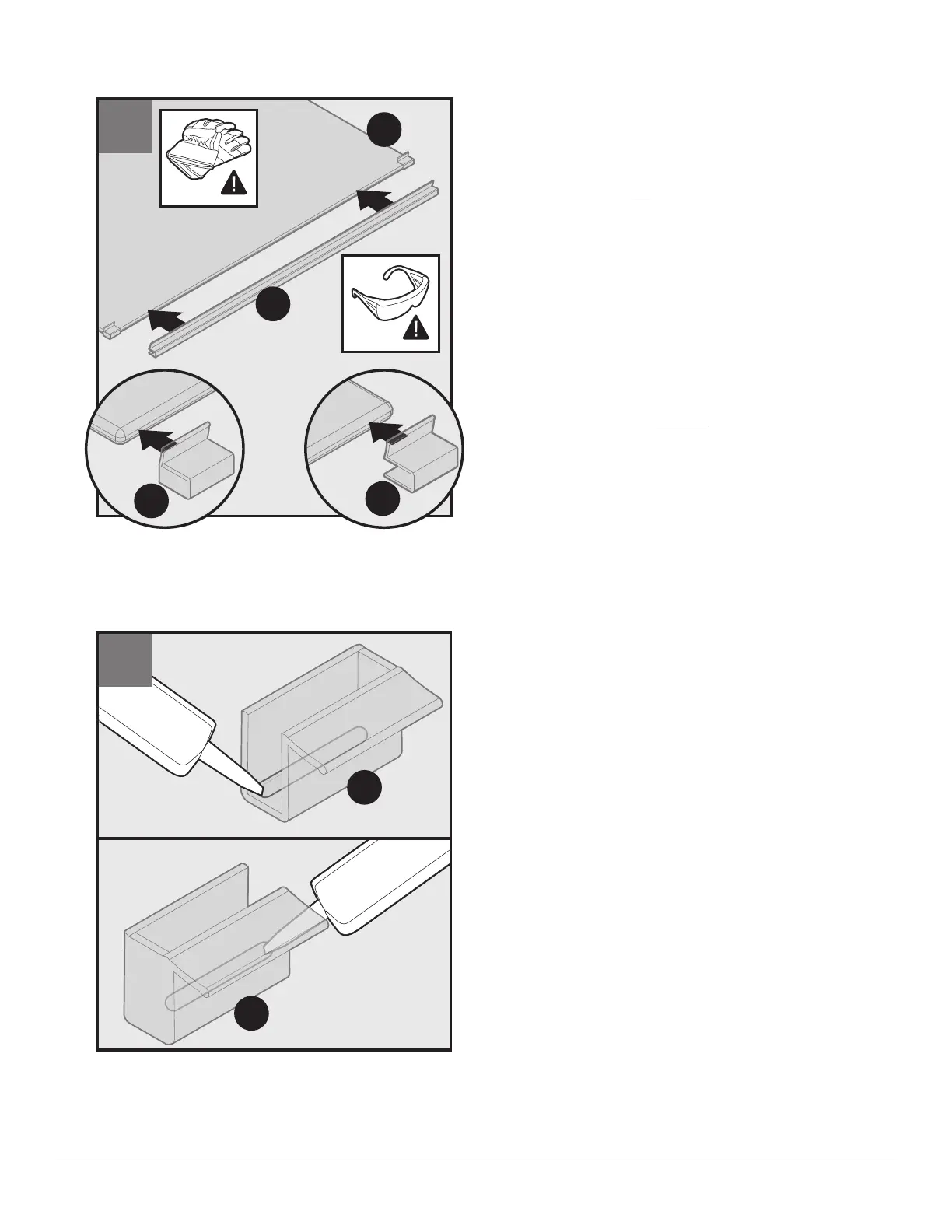

With glass panel (B1) laid flat on a soft, padded surface,
carefully remove two corner protectors from bottom of glass
panel. This will be the edge away from mounting holes and
glass label.
IMPORTANT–the water diverter feature of the glazing
channel (S1) and corner glazing components (U1, V1)
should be facing UP for the inside door installation.
Next, test fit the glazing end caps (U1, T1) and glazing
channel (S1) on bottom of glass panel as shown in Figure 30.
If glazing channel (S1) needs to be trimmed, tin snips can be
used to trim excess material so that all components can fit
flush onto glass panel (B1).
Con el panel de cristal (B1) puesto plano sobre una
superficie suave, acolchada, cuidadosamente retire dos
protectores de esquina de la parte inferior del panel de vidrio.
Este será el borde alejado de los orificios de montaje y la
etiqueta del vidrio).
IMPORTANTE: EL DESVIADOR DE AGUA DEL CANAL
DE PROTECCIÓN (S1) Y LOS COMPONENTES DE LA
PROTECCIÓN DE LAS ESQUINAS (U1, V1) DEBEN ESTAR
ORIENTADOS HACIA ARRIBA PARA LA INSTALACIÓN DE
LA PUERTA INTERIOR.
A continuación, pruebe colocar los esquineros de protección
(U1, T1) y el canal de protección (S1) en la parte inferior del
panel de vidrio como se muestra en la figura 30.
Si es necesario recortar el canal de protección (S1), se
pueden utilizar tijeras para chapa fina para recortar el exceso
de material, de manera que todos los componentes puedan
encajar a ras en el panel vidrio (B1).
3
3
30
S1
B1
V1
U1
31
U1
V1
After testing the fit, apply a small bead of 100% clear silicone
into base of glazing end caps (U1, V1). Glazing channels (S1)
should not need this additional adhesive.
Después de probar el ajuste, aplique un pequeño cordón de
silicona 100% transparente en la base de los esquineros
de protección (U1, V1). Los canales de protección (S1) no
deberían necesitar este adhesivo adicional.
