6
ENGLISH FRANÇAIS ESPAÑOL
Connexion
Vérifiez attentivement la polarité des canaux gauche
(G) et droit (D) et + (rouge) et – (noir) des enceintes
connectées à cet appareil, et veillez à relier correctement
les canaux et les polarités.
Connexion des câbles d’enceinte
Ôtez environ 0,03 ft/10 mm de la gaine à l’extrémité du câble
d’enceinte, puis torsadez le fil ou appliquez-y une prise.
REMARQUE
•Connectez les câbles d’enceinte de façon à ce qu’ils ne dépassent
pas des bornes d’enceinte. Le circuit de protection risque d’être
activé si les fils touchent le panneau arrière ou si les côtés + et
– entrent en contact (vm page 142 “Circuit de protection”).
•Ne jamais toucher les bornes d’enceinte lorsque l’alimentation
est connectée. Vous risquez de subir un choc électrique (Lorsque
l’assistant de configuration est ouvert, suivez les instructions à
l’écran pour la réalisation des connexions.).
•Utilisez des enceintes dont la plage d’impédances est comme
indiquée ci-dessous.
Bornes d’enceintes
Impédance des
enceintes
FRONT
6 – 16 Ω
CENTER
SURROUND
SURR. BACK / AMP ASSIGN

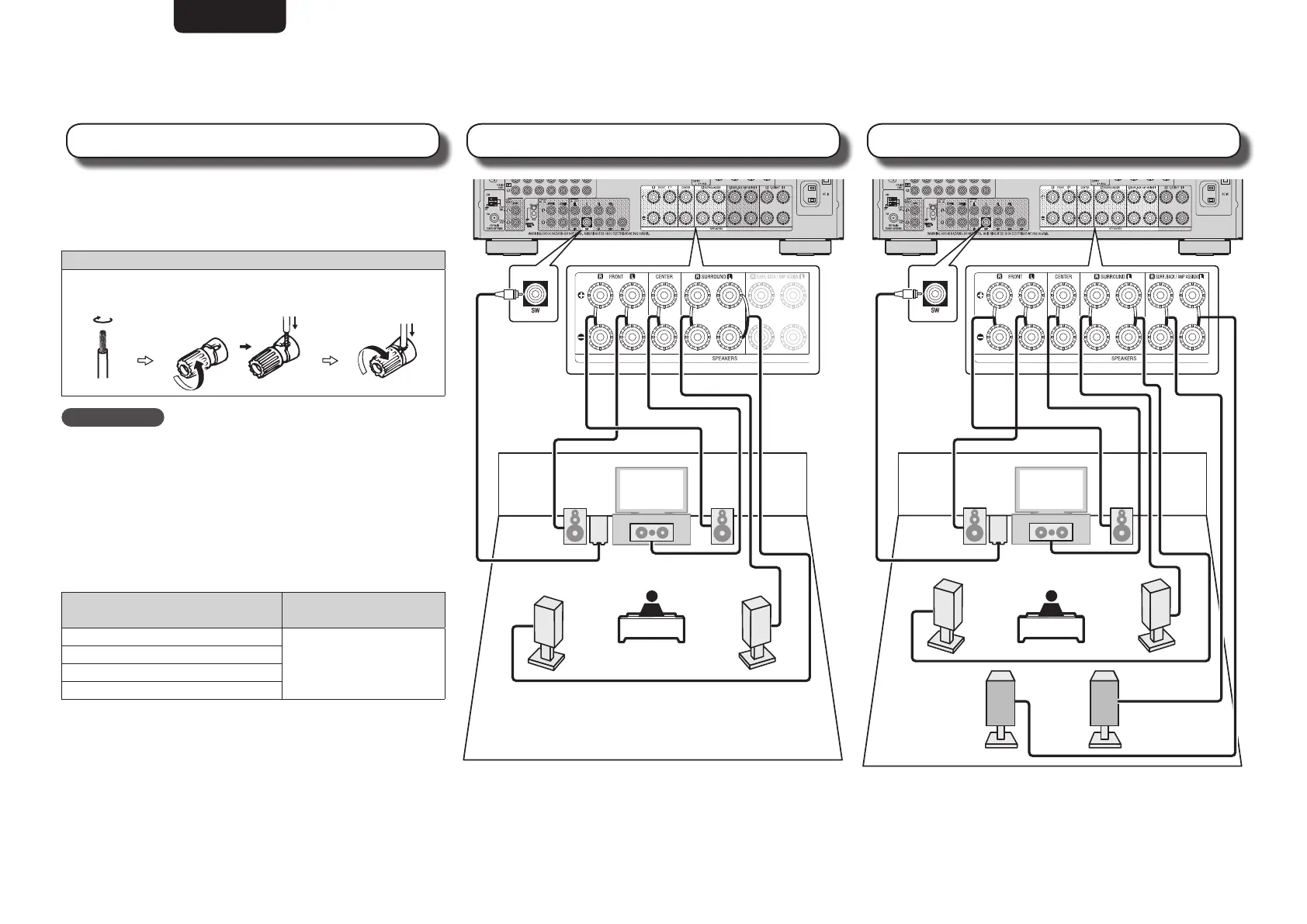

nBranchement des enceintes
Les enceintes sont connectées à l’étape “2. Speaker Connection” (Connexion enceintes) de l’assistant de configuration. Si vous n’avez pas utilisé, ou si vous avez annulé l’assistant de configuration, connectez
les enceintes comme indiqué ci-dessous.
Pour plus de détails, voir le manuel de l’utilisateur sur le CD inclus.
7.1 canaux
FL FR
C
SL
SR
SW
SBL SBR
5.1 canaux
FL FR
SL
SR
SW
C
