Lettore CD

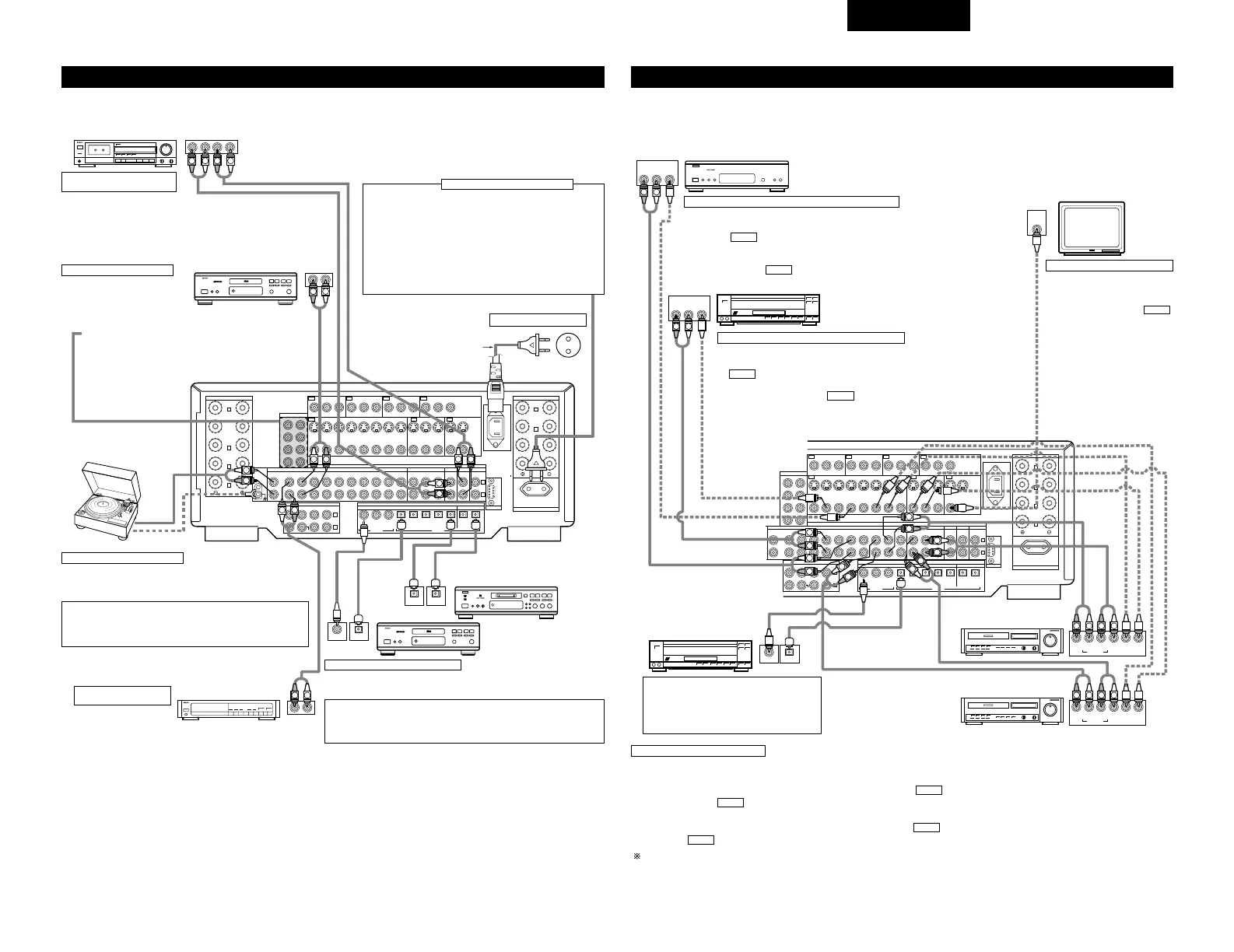

Collegamento di un lettore CD
Collegate le prese di uscita analogica
del lettore CD (ANALOG OUTPUT) alle
prese CD di quest’unità usando dei
cavi con la spina più.
Collegamento di un giradischi
Collegate il cavo di uscita del giradischi alle prese PHONO dell’AVC-
A11SR, la spina sinistra (L) alla spina sinistra e la spina destra (R) alla
spina destra.
NOTA:
Quest’unità non può essere usata direttamente con le cartucce MC.
Usate un’amplificatore principale separato o un trasformatore
separato.
Se viene generato del ronzio o altri tipi di rumore al collegamento del
cavo di massa, scollegate il cavo di massa.
Giradischi
(cartuccia MM)
Cavo di massa
Cavo CA (In dotazione)
Collegamento delle prese di uscita di preamplificazione
Usate queste prese per collegare un amplificatore di potenza esterno per
aumentare la potenza dei canali sonori anteriore, centrale, surround e
surround posteriore oppure per collegare degli altoparlanti di potenza.
Quando utilizzate solamente un altoparlante posteriore surround,
collegatelo al canale sinistro.
Collegamento alla presa AC OUTLET
AC OUTLET
• COMMUTABILE (SWITCHED) (Capacità totale: 100W)
La potenza di queste prese di uscita viene alimentata e bloccata insieme
all’interruttore POWER dell’unità principale e quando si cambia dallo
stato di attesa accensione a quello di accensione usando il
telecomando.
Nessuna tensione viene fornita da queste prese di uscita quando l’unità
si trova nello stato di attesa accensione. Non collegate mai dei
componenti con una capacità superiore a 100W.
NOTA:
Usate le prese AC OUTLET solo per i componenti audio. Non usateli mai
per asciugacapelli, televisori o altri componenti elettrici.
Prese di uscita CA (murali)
CA 230 V, 50 Hz
Registratore MD, piastra DAT o un
altro componentedotato di prese di
ingresso/uscita digitale.
Lettore CD o un altro componente
dotato di prese di uscita digitale.
Collegamento delle prese DIGITAL
Usate questi terminali per il collegamento di componenti audio con un’uscita digitale. Fate
riferimento alla pagina 135 per ulteriori informazioni sull’impostazione di questo terminale.
Collegamento di una piastra a
cassette
Collegamento per la riproduzione:
Collegate le prese di ingresso registrazione della piastra a cassette (LINE IN o REC)
alle prese di registrazione (OUT) di questa piastra a cassette usando dei cavi con la
spina più.
Collegamento per la riproduzione:
Collegate le prese di uscita riproduzione (LINE OUT) o (PB) della piastra a cassette
alle prese di riproduzione del nastro (IN) di quest’unità usando dei cavi con la spina
più.
Registratore CD o piastra a cassette
• Quando effettuate i collegamenti, fate riferimento al manuale delle istruzioni degli altri componenti.
Collegamento di un
Sintonizzatore
Collegate le prese di uscita
analogica del sintonizzatore
(OUTPUT) alle prese TUNER
di quest’unità usando dei cavi
con la spina più.
NOTE:
• Usate dei cavi con la spina più da 75 Ω/ohm per i collegamenti coassiali.
• Usate dei cavi ottici per i collegamenti ottici, rimovendo la cappa prima di
effettuare il collegamento.
Sintonizzatore
Collegamento dei componenti video
• Per collegare il segnale video, usate un cavo per segnali video da 75Ω/ohm. L’utilizzo di un cavo inappropriato
può causare una riduzione della qualità dell’immagine.
• Quando effettuate i collegamenti, fate riferimento al manuale delle istruzioni degli altri componenti.
TV o sintonizzatore DBS/SAT
Lettore LD, lettore CDV, ecc.
Monitor TV
Collegamento di un televisore, sintonizzatore DBS/SAT
TV o DBS/SAT
• Collegate la presa di uscita video (VIDEO OUTPUT) del televisore o del sintonizzatore DBS/SAT
alla presa gialla) TV, DBS/SAT IN usando un cavo video coassiale da 75 Ω/ohm dalla
spina più.
• Collegate le prese di uscita audio (AUDIO OUTPUT) del televisore o del sintonizzatore
DBS/SAT alle prese TV, DBS/SAT IN usando dei cavi dalla spina più.
AUDIO
VIDEO
Collegamento di un lettore di videodischi (VDP)
MONITOR OUT
• Collegate la presa di ingresso
video (VIDEO INPUT) del
televisore alla presa
MONITOR OUT usando un cavo
video coassiale da 75 Ω/ohm dalla
spina più.
• Il monitor TV può anche essere
collegato nella stessa maniera alla
presa VIDEO MONITOR OUT-2.
Comunque, osservate che i
segnali di visualizzazione sullo
schermo dell’AVC-A11SR non
vengono emessi da questa presa.
(Fate riferimento alla pagina 136.)
VIDEO
Nota sul collegamento delle prese di
ingresso digitale
• Solo i segnali audio vengono inviati alle prese
di ingresso digitale. Per ulteriori informazioni,
fate riferimento alla pagina 135.
Videoregistratore 2
Videoregistratore 1
•
Ci sono tre sezioni di prese per videoregistratori (VCR), per cui potete collegare tre videoregistratori per una registrazione contemporanea o per la copiatura video.
Collegamento dell’ingresso e dell’uscita video:
• Collegate la presa di uscita video (VIDEO OUT) del videoregistratore alla presa (gialla) VCR-1 IN e la presa di ingresso video del videoregistratore
(VIDEO IN) alla presa (gialla) VCR-1 OUT usando dei cavi video da 75Ω/ohm.
Collegamento dell’ingresso e dell’uscita audio:
• Collegate la presa di uscita audio (AUDIO OUT) del videoregistratore alla presa VCR-1 IN e la presa di ingresso audio del videoregistratore (AUDIO
IN) alla presa VCR-1 OUT usando dei cavi video.
Collegate l’altro videoregistratore alle prese VCR-2 o VCR-3 nella stessa maniera.
AUDIO
AUDIO
VIDEO
VIDEO
Collegamento di videoregistratori
Lettore LD o altri componenti
dotati di prese di uscita digitale.
VDP
• Collegate la presa di uscita video (VIDEO OUTPUT) del lettore di videodischi alla presa
(gialla) VDP IN usando un cavo video coassiale da 75 Ω/ohm dalla spina più.
• Collegate le prese di uscita audio analogica del lettore di videodischi (ANALOG
AUDIO OUTPUT) alle prese VDP IN usando dei cavi dalla spina più.
• Un lettore DVD può essere collegato alle prese DVD nella stessa maniera.
• Si può anche collegare un lettore di videodischi, un lettore DVD, una videocamera, un
apparecchio per videogiochi, ecc. alle prese V.AUX.
AUDIO
VIDEO
Collegamento di un monitor TV
