Lettore LD, lettore CDV, ecc.
Monitor TV
Videoregistratore 2
Videoregistratore 1
Sintonizzatore televisivo o
sintonizzatore per
trasmissioni via satellite

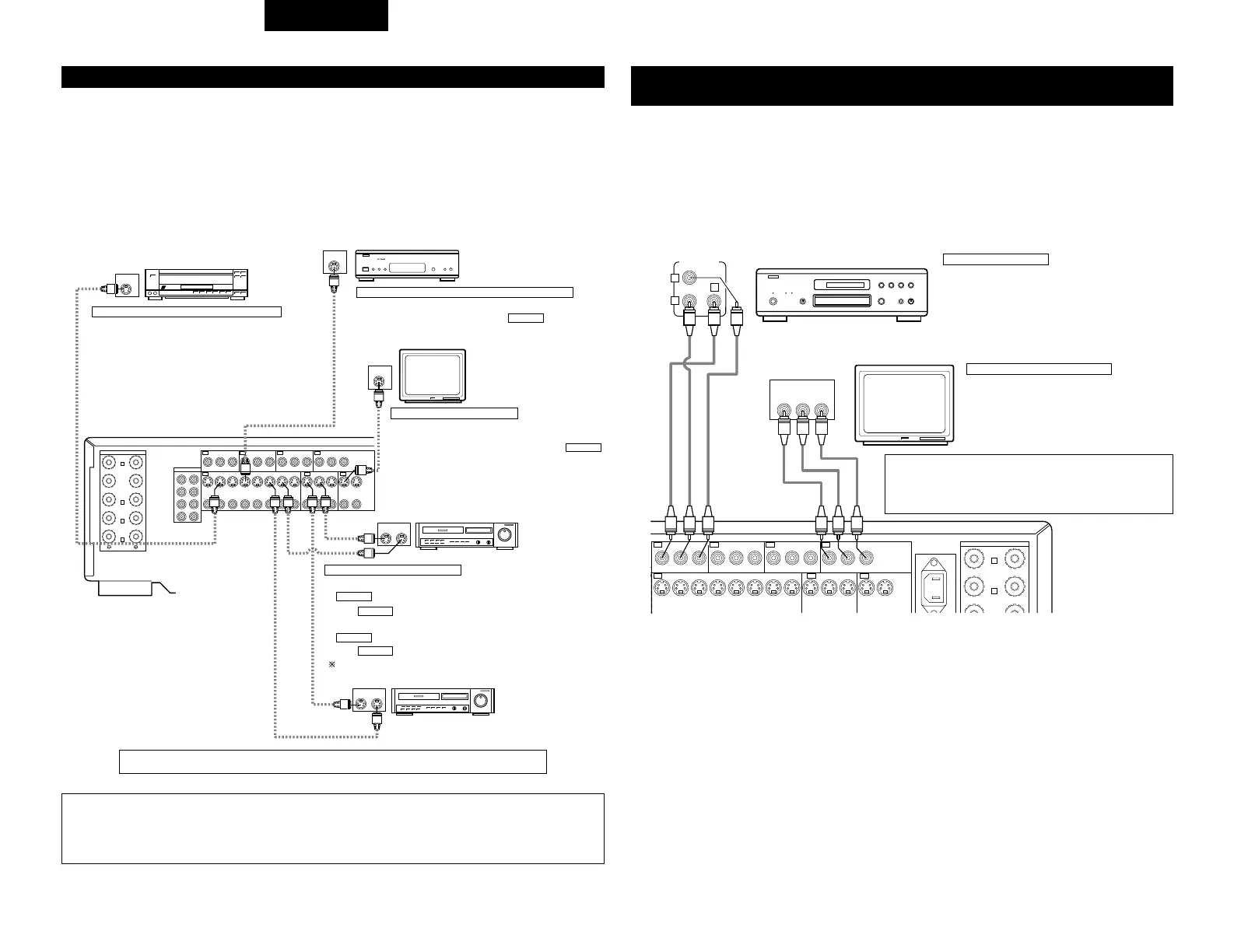

Collegamento di un lettore di videodischi (VDP)
Collegamento di un monitor TV
Collegamento di videoregistratori
Collegamento di un televisore, sintonizzatore DBS/SAT
VDP
• Collegate la presa di uscita S-video del lettore di
videodischi alla presa S-VIDEO VDP IN usando un cavo di
connessione S-video.
• Un lettore DVD può essere collegato alle prese DVD nella
stessa maniera.
• Si può anche collegare un lettore di videodischi, un lettore
DVD, una videocamera, un apparecchio per videogiochi,
ecc. alle prese V.AUX.
MONITOR OUT
• Collegate l’ingresso S-video (S-VIDEO INPUT) del
televisore o del sintonizzatore DBS alla presa
MONITOR OUT-1 usando un cavo di connessione per
prese S.
• Il monitor TV può anche essere collegato nello stesso
modo alla presa S-VIDEO MONITOR OUT-2. Comunque,
osservate che i segnali visualizzati sullo schermo dell’AVC-
A11SR non vengono emessi da questa presa.
S-VIDEO
• Collegate la presa di uscita S-video (S-VIDEO OUTPUT) del televisore
o del sintonizzatore DBS/SAT alla presa TV, DBS/SAT IN
usando un cavo di connessione S-video.
S-VIDEO
• Collegate la presa di uscita S-video (S-OUT) del videoregistratore alla presa
VCR-1 IN e la presa di ingresso S del videoregistratore (S-IN) alla
presa VCR-1 OUT usando dei cavi di connessione S-video.
• Collegate la presa di uscita S-video (S-OUT) del videoregistratore alla presa
VCR-2 IN e la presa di ingresso S del videoregistratore (S-IN) alla
presa VCR-2 OUT usando dei cavi di connessione S-video.
Collegate l’altro videoregistratore alle prese VCR-3 nella stessa maniera.
S-VIDEO
S-VIDEO
S-VIDEO
S-VIDEO
Collegate gli ingressi e le uscite audio dei componenti seguenti le istruzioni fornite alla pagina 125.
NOTE:
• I segnali visualizzati sullo schermo non vengono emessi dalla presa del segnale video (MONITOR OUT-2) (giallo) o dalla presa
del segnale S-video (MONITOR OUT-2).
• L’uscita MONITOR OUT-2 cambia insieme alla funzione di ingresso selezionato con il tasto REC/MULTI. Per usare quest’uscita
come uscita del monitor, impostate
“
SOURCE” come funzione di ingresso REC/MULTI.
Collegamento dei componenti video dotati di prese S-Video
• Per effettuare i collegamenti, fate riferimento al manuale delle istruzioni degli altri componenti.
• Nota sulle prese di ingresso S
I selettori di ingresso degli ingressi S e degli ingressi con la spina più funzionano insieme.
• Precauzioni durante l’uso delle prese S
Le prese S dell’unità (ingresso ed uscita) e le prese più video (ingresso ed uscita) hanno delle strutture dei
circuiti indipendenti, per cui i segnali video inviati dalle prese S vengono emessi solo dalle uscite S mentre i
segnali video inviti dalle prese più vengono emessi solo dalle prese di uscita più.
Quando collegate l’unità ad un componente dotato di prese S, tenete il punto qui sopra in mente ed effettuate
i collegamenti a seconda del manuale delle istruzioni del componente in questione.
Lettore DVD
Monitor TV
Connecting a DVD player
Collegamento di un monitor TV
Prese DVD IN
• Collegate le prese di uscita video del componente dei
diversi colori del lettore DVD (COMPONENT VIDEO
OUTPUT) alla presa COMPONENT DVD IN usando un cavo
video coassiale da 75 Ω/ohm dotato di spina più.
• Nello stesso modo si può collegare un’altra sorgente video
dotata di uscite video ad esempio u sintonizzatore DTV,
DBS/SAT, servendosi delle prese video (TV, DBS/SAT per
diversi colori).
Prese MONITOR OUT
• Collegate le prese di ingresso video dei diversi colori del
televisore (COMPONENT VIDEO INPUT) alla presa
COMPONENT MONITOR OUT usando un cavo video
coassiale da 75 Ω/ohm.
• Le prese di ingresso della differenza dei colori possono essere indicate
diversamente in alcuni monitor TV o componenti video (“Pr, Pb e Y”, “R-Y,
B-Y e Y”, “Cr, b e Y”, ecc). Per ulteriori informazioni, leggete attentamente il
manuale delle istruzioni in dotazione con il televisore o con l’altro
componente.
Collegamento di un componente video dotato di prese video per componenti
di differenze di colori (Y, P
B
/C
B
, P
R
/C
R
) (lettore DVD)
• Prima di effettuare i collegamenti, fate riferimento al manuale delle istruzioni degli altri componenti.
• I segnali inviati alle prese video della differenza dei colori (componente) non vengono emessi dalla presa di
uscita VIDEO (gialla) o dalla presa di uscita S-video. Inoltre, i segnali video inviati all’ingresso VIDEO (giallo) e
alle prese di ingresso S-video non vengono emessi alle prese video della differenza di colori (componenti).
• I segnali del display con visualizzazione sullo schermo dell’AVC-A11SR non vengono emessi dalle prese di
uscita video della differenza dei colori (componente) (MONITOR OUT).
• Alcune sorgenti video dotate di uscite video per componenti recano il marchio Y, Pb, Pr o Y, Cb, Cr oppure Y,
R-Y, B-Y. Questi termini si riferiscono ad uscite di componenti video con vari colori.
