Reproductor LD, reproductor CDV, etc.
Monitor de TV
Unidad de video 2
Unidad de video 1
Sintonizador de TV o de
transmisión por satélite

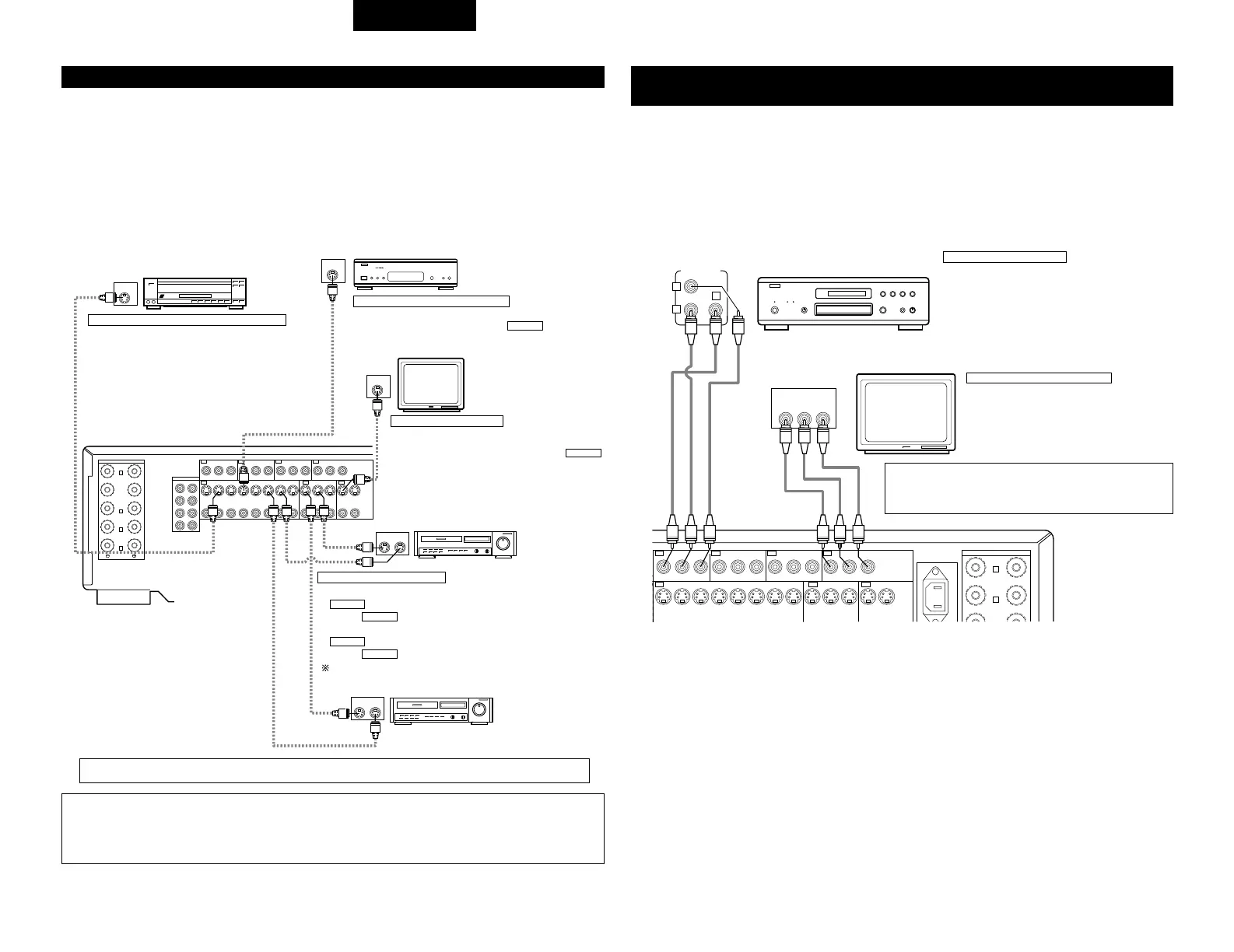

Conexión de reproductor de discos de video (VDP)
Conexión de monitor de TV
Conexión de unidades de video
Conexión de sintonizador TV, DBS/SAT
VDP
• Conecte la toma de salida S-Video del reproductor de
disco de video a la toma de entrada S-VIDEO VDP IN,
utilizando un cable de conexión de S-Video.
• A las tomas DVD se puede conectar de la misma forma un
reproducor DVD.
• En las tomas V.AUX también se puede conectar un
reproductor de discos de video, un reproductor DVD, un
video “camcorder”, una máquina de juegos, etc.
Salida de monitor
• Conecte la entrada S de video del sintonizador de TV o
DBS (S-VIDEO INPUT) a la toma de salida
MONITOR OUT-1, utilizando un cable de conexión para
toma S.
• El monitor de TV también puede conectarse de la misma
manera a una toma de salida de S-VIDEO MONITOR OUT-
2. Adviértase, sin embargo, que las señales que se
visualizan en la pantalla de AVC-A11SR no son salidas
procedentes de esta toma.
S-VIDEO
• Conecte la toma de salida S video del sintonizador de TV o DBS/SAT
(S-VIDEO OUTPUT) a la toma de entrada de TV, DBS/SAT,
usando un cable de conexión para toma S.
S-VIDEO
• Conecte la toma de salida S de la unidad de video (S-OUT) a la toma de entrada
VCR-1 IN y la toma de entrada S de la unidad de video (S-IN) a la toma
de salida VCR-1 OUT, utilizando cables de conexión para tomas S.
• Conecte la toma de salida S de la unidad de video (S-OUT) a la toma de entrada
VCR-2 IN, y la toma de entrada S de la unidad de video (S-IN) a la toma
de salida VCR-2 OUT, utilizando cables de conexión para tomas S.
Conecte otro videograbador a los conectores VCR-3 de la misma forma.
S-VIDEO
S-VIDEO
S-VIDEO
S-VIDEO
Conecte las entradas y salidas de audio de los componentes tal como se describe en la página 165.
NOTAS:
• Las señales visualizadas en la pantalla no son salidas procedentes de la señal de video MONITOR OUT-2 (amarilla) ni de las
señales S-video de la toma MONITOR OUT-2.
• La salida MONITOR OUT-2 cambia conjuntamente con la función de entrada seleccionada mediante el botón REC/MULTI.
Para usarla como salida de monitor, seleccione “SOURCE” como la fuente de entrada REC/MULTI.
Conexión de aparatos de video equipados con tomas S-Video
• Al hacer las conexiones consulte también las instrucciones de funcionamiento de los otros componentes.
• Nota sobre las tomas de entrada S
Los selectores de entrada de las señales S y las entradas de tomas de patilla funcionan conjuntamente unos
con otros.
• Precaución en el uso de las tomas S
Las tomas S de esta unidad (entrada y salida) y las tomas de patilla de video (entrada y salida) tienen
estructuras de circuito distintas, de modo que las entradas de señales de video procedentes de las tomas S
son exclusivamente salidas procedentes de las salidas de las tomas S y la entrada de señales de video
procedentes de las tomas de patillas son exclusivamente salidas procedentes de las salidas de las tomas de
patillas.
Al conectar esta unidad a equipos que tengan tomas S, tenga en cuenta lo anterior y haga las conexiones
siguiendo las instrucciones que se indiquen en el manual del equipo.
Reproductor DVD
Monitor de TV
Conexión de reproductor DVD
Conexión de monitor de TV
Tomas de entrada DVD
• Conecte las tomas de salida de video de diferencia de
color (componente) del reproductor DVD (COMPONENT
VIDEO OUTPUT) a la toma de entrada COMPONENT DVD
IN, utilizando cables coaxiales de 75 Ω/ohmios para video,
con enchufes de patilla.
• De la misma forma se puede conectar otra fuente de video
con salidas de video de componente, como puede ser un
sintonizador DTV, DBS/SAT, etc, a las tomas de video de
diferencia de color (componente) TV, DBS/SAT.
Tomas de salida (OUT) del monitor
• Conecte las tomas de entrada de video (COMPONENT
VIDEO INPUT) de diferencia de color (componente) del
televisor a la toma de salida COMPONENT MONITOR
OUT, utilizando cables coaxiales de video de 75
Ω/ohmios, con enchufes de patilla.
• Las tomas de entrada de diferencia de color pueden estar marcadas de
distinta forma en algunos televisores, monitores o videos (Pr, Pb e Y, Cr, Cb
e Y, etc.) Para mayor información, lea detenidamente las instrucciones de
funcionamiento que se incluyen con el televisor y otros componentes.
Conexión de aparatos de video equipados con tomas de video de diferencia
de color (componente Y, P
B
/C
B
, P
R
/C
R
) (reproductor DVD)
• Al hacer las conexiones, consulte también las instrucciones de funcionamiento de los otros componentes.
• La entrada de señales en las tomas de video de diferencia de color (componente) no son salidas procedentes
de la toma de salida de VIDEO (amarilla) ni de la toma de salida S-Video. Además las señales de video que se
reciben en las tomas de entrada VIDEO (amarilla) y S-Video no son salidas de las tomas de video de diferencia
de color (componente).
• Las señales visualizadas en pantalla del AVC-A11SR no son salidas procedentes de las tomas de salida de
video (MONITOR OUT) de diferencia de color (componente).
• Algunas fuentes de video que tienen salidas de video de componentes llevan la marca Y, Pb, Pr, o Y, Cb, Cr,
o Y, R-Y, B-Y. Todos estos términos hacen referencia a la salida de diferencia de color de video del
componente.
