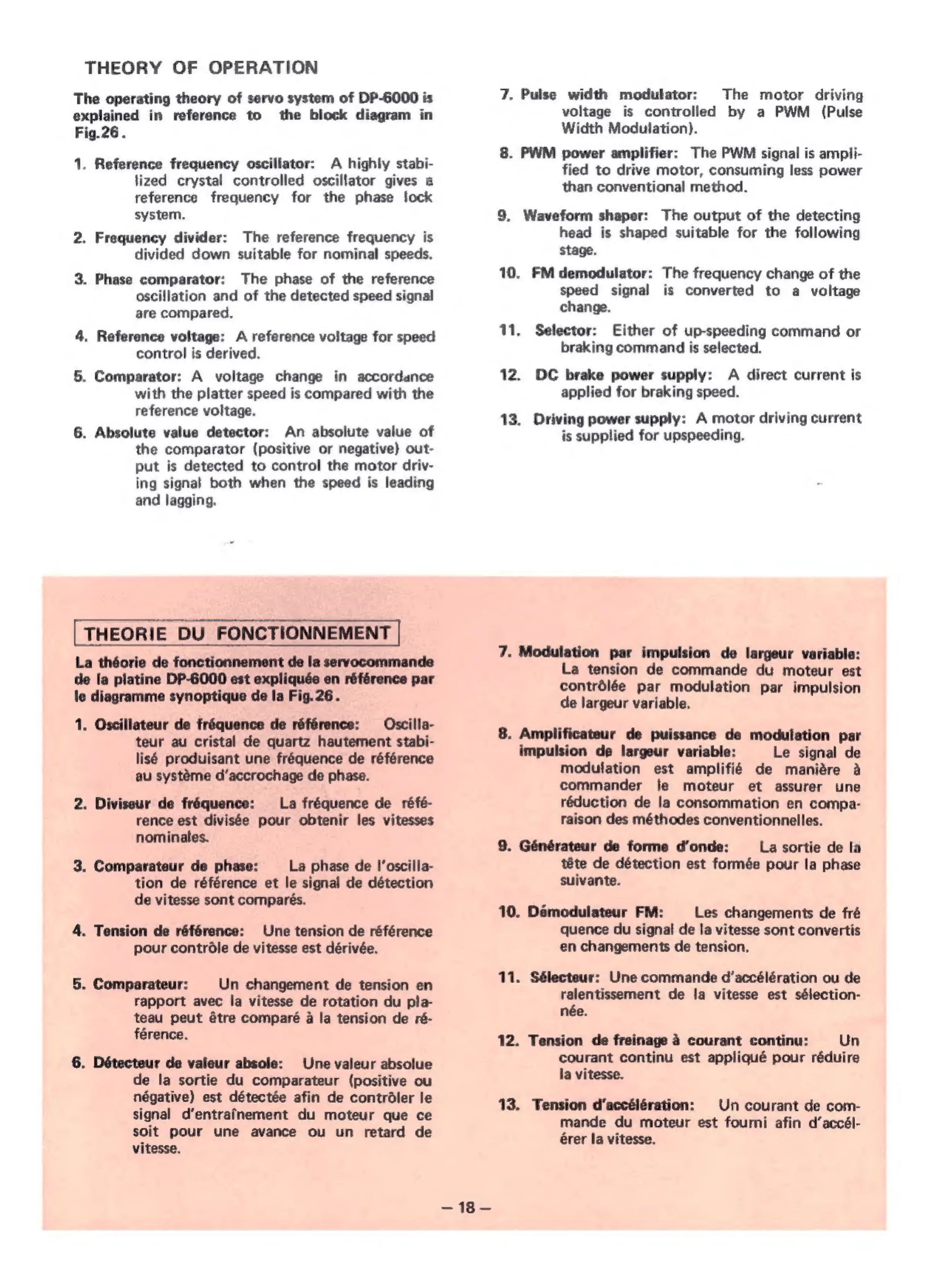

THEORY
OF
OPERATION
The
operating
theory
of
servo
system
of
DP-6000
is
explained
in
reference
to
the
block
diagram
in
Fig.26.
1.
Reference
frequency
oscillator:
A
highly
stabi-
lized
crystal
controlled
oscillator
gives
a
reference
frequency
for
the
phase
lock
system.
2.
Frequency
divider:
The
reference
frequency
is
divided
down
suitable
for
nominal
speeds.
3.
Phase
comparator:
The
phase
of
the
reference
oscillation
and
of
the
detected
speed
signal
are
compared.
4.
Reference
voltage:
A
reference
voltage
for
speed
control
is
derived.
5.
Comparator:
A
voltage
change
in
accordance
with
the
platter
speed
is
compared
with
the
reference
voltage.
6.
Absolute
value
detector:
An
absolute
value
of
the
comparator
(positive
or
negative)
out-
put
is
detected
to
control
the
motor
driv-
ing
signal
both
when
the
speed
is
leading
and
lagging.
THEORIE
DU
FONCTIONNEMENT
La
théorie
de
fonctionnement
de
la
servocommande
de
la
platine
DP-6000
est
expliquée
en
référence
par
le
diagramme
synoptique
de
la
Fig.26
.
1.
Oscillateur
de
fréquence
de
référence:
Oscilla-
teur
au
cristal
de
quartz
hautement
stabi-
lisé
produisant
une
fréquence
de
référence
au
système
d'accrochage
de
phase.
2.
Diviseur
de
fréquence:
La
fréquence
de
réfé-
rence
est
divisée
pour
obtenir
les
vitesses
nominales.
3.
Comparateur
de
phase:
La
phase
de
l'oscilla-
tion
de
référence
et
le
signal
de
détection
de
vitesse
sont
comparés.
4.
Tension
de
référence:
Une
tension
de
référence
pour
contróle
de
vitesse
est
dérivée.
5.
Comparateur:
Un
changement
de
tension
en
rapport
avec
la
vitesse
de
rotation
du
pla-
teau
peut
étre
comparé
à
la
tension
de
ré-
férence.
6.
Détecteur
de
valeur
absole:
Une
valeur
absolue
de
la
sortie
du
comparateur
(positive
ou
négative)
est
détectée
afin
de
contróler
le
signal
d'entrainement
du
moteur
que
ce
soit
pour
une
avance
ou
un
retard
de
vitesse.
EISE
7.
Pulse
width
modulator:
The
motor
driving
voltage
is
controlled
by
a
PWM
(Pulse
Width
Modulation).
8.
PWM
power
amplifier:
The
PWM
signal
is
ampli-
fied
to
drive
motor,
consuming
less
power
than
conventional
method.
9.
Waveform
shaper:
The
output
of
the
detecting
head
is
shaped
suitable
for
the
following
stage.
10.
FM
demodulator:
The
frequency
change
of
the
speed
signal
is
converted
to
a
voltage
change.
11.
Selector:
Either
of
up-speeding
command
or
braking
command
is
selected.
12.
DC
brake
power
supply:
А
direct
current
is
applied
for
braking
speed.
13.
Driving
power
supply:
A
motor
driving
current
is
supplied
for
upspeeding.
7.
Modulation
par
impulsion
de
largeur
variable:
La
tension
de
commande
du
moteur
est
contrólée
par
modulation
par
impulsion
de
largeur
variable.
8.
Amplificateur
de
puissance
de
modulation
par
impulsion
de
largeur
variable:
Le
signal
de
modulation
est
amplifié
de
manière
à
commander
le
moteur
et
assurer
une
réduction
de
la
consommation
en
compa-
raison
des
méthodes
conventionnelles.
9.
Générateur
de
forme
d'onde:
La
sortie
de
la
téte
de
détection
est
formée
pour
la
phase
suivante.
10.
Démodulateur
FM:
Les
changements
de
fré
quence
du
signal
de
la
vitesse
sont
convertis
en
changements
de
tension.
11.
Sélecteur:
Une
commande
d'accélération
ou
de
ralentissement
de
la
vitesse
est
sélection-
née.
12.
Tension
de
freinage
à
courant
continu:
Un
courant
continu
est
appliqué
pour
réduire
la
vitesse.
13.
Tension
d'accélération:
Un
courant
de
com-
mande
du
moteur
est
fourni
afin
d'accél-
érer
la
vitesse.
