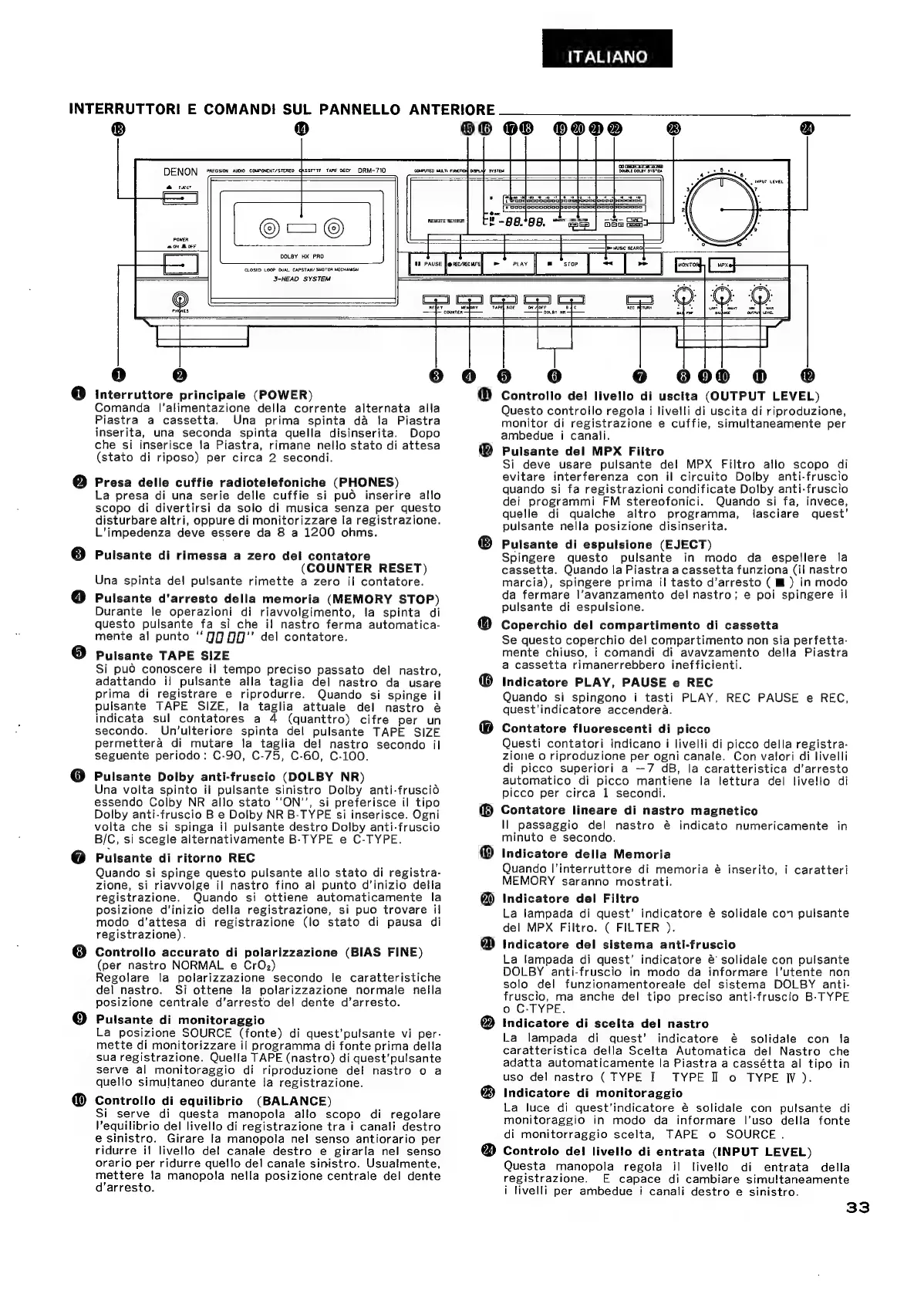

INTERRUTTORI E COMANDI SUL PANNELLO ANTERIORE
00
ITALIANO
DO ODDO e
DENON Precisión aumo COMPONENT/STEREO GASSETTE TAPE oec — DRM- 710
F
REMOTE SENSOR
asten
= des
t Badqaacadacopacod
988.88.
EE
aa
ODO |
DOLBY HX PRO
CLOSED LOOP DUAL CAPSTAH/ SMOTOR MECHANSM
3-HEAD SYSTEM
ES T =
COUNTER
@ interruttore principale (POWER)
Comanda l'alimentazione della corrente alternata alla
Piastra a cassetta. Una prima spinta då la Piastra
inserita, una seconda spinta quella disinserita. Dopo
che si inserisce la Piastra, rimane nello stato di attesa
(stato di riposo) per circa 2 secondi.
Presa delle cuffie radiotelefoniche (PHONES)
La presa di una serie delle cuffie si puó inserire allo
scopo di divertirsi da solo di musica senza per questo
disturbare altri, oppure di monitorizzare la registrazione.
L'impedenza deve essere da 8 a 1200 ohms.
Pulsante di rimessa a zero del contatore
(COUNTER RESET)
Una spinta del pulsante rimette a zero il contatore.
© Pulsante d'arresto della memoria (MEMORY STOP)
Durante le operazioni di riavvolgimento, la spinta di
questo pulsante fa si che il nastro ferma automatica-
mente al punto " [Jf BO” del contatore.
Pulsante TAPE SIZE
Si può conoscere il tempo preciso passato del nastro,
adattando il pulsante alla taglia del nastro da usare
prima di registrare e riprodurre. Quando si spinge il
pulsante TAPE SIZE, la taglia attuale del nastro è
indicata sul contatores a 4 (quanttro) cifre per un
secondo. Un'ulteriore spinta del pulsante TAPE SIZE
permetterà di mutare la taglia del nastro secondo il
seguente periodo: C-90, C-75, C-60, C-100.
Pulsante Dolby anti-fruscio (DOLBY NR)
Una volta spinto il pulsante sinistro Dolby anti-frusció
essendo Colby NR allo stato “ON”, si preferisce il tipo
Dolby anti-fruscio B e Dolby NR B-TYPE si inserisce. Ogni
volta che si spinga il pulsante destro Dolby anti-fruscio
B/C, si scegle alternativamente B-TYPE e C-TYPE.
Pulsante di ritorno REC
Quando si spinge questo pulsante allo stato di registra-
zione, si riavvolge il nastro fino al punto d'inizio della
registrazione. Quando si ottiene automaticamente la
posizione d'inizio della registrazione, si puo trovare il
modo d'attesa di registrazione (lo stato di pausa di
registrazione).
Controllo accurato di polarizzazione (BIAS FINE)
(per nastro NORMAL e CrO;)
Regolare la polarizzazione secondo le caratteristiche
del nastro. Si ottene la polarizzazione normale nella
posizione centrale d'arresto del dente d'arresto.
Pulsante di monitoraggio
La posizione SOURCE (fonte) di quest'pulsante vi per-
mette di monitorizzare il programma di fonte prima della
sua registrazione. Quella TAPE (nastro) di quest'pulsante
serve al monitoraggio di riproduzione del nastro o a
quello simultaneo durante la registrazione.
(D Controllo di equilibrio (BALANCE)
Si serve di questa manopola allo scopo di regolare
l'equilibrio del livello di registrazione tra i canali destro
e sinistro. Girare la manopola nel senso antiorario per
ridurre i! livello del canale destro e girarla nel senso
orario per ridurre quello del canale sinistro. Usualmente,
mettere la manopola nella posizione centrale del dente
d'arresto.
6 @ 6
e
e
e
O
LO
e
15) e 000 0 ©
Controllo del livello di uscita (OUTPUT LEVEL)
Questo controllo regola i livelli di uscita di riproduzione,
monitor di registrazione e cuffie, simultaneamente per
ambedue i canali.
Pulsante del MPX Filtro
Si deve usare pulsante del MPX Filtro allo scopo di
evitare interferenza con il circuito Dolby anti-fruscio
quando si fa registrazioni condificate Dolby anti-fruscio
dei programmi FM stereofonici. Quando si fa, invece,
quelle di qualche altro programma, lasciare quest'
pulsante nella posizione disinserita.
Pulsante di espulsione (EJECT)
Spingere questo pulsante in modo da espellere la
cassetta. Quando la Piastra a cassetta funziona (il nastro
marcia), spingere prima il tasto d'arresto ( I ) in modo
da fermare l'avanzamento del nastro; e poi spingere il
pulsante di espulsione.
Coperchio del compartimento di cassetta
Se questo coperchio del compartimento non sia perfetta-
mente chiuso, i comandi di avavzamento della Piastra
a cassetta rimanerrebbero inefficienti.
Indicatore PLAY, PAUSE e REC
Quando si spingono i tasti PLAY, REC PAUSE e REC,
quest'indicatore accenderà.
Contatore fluorescenti di picco
Questi contatori indicano i livelli di picco della registra-
zione o riproduzione per ogni canale. Con valori di livelli
di picco superiori a —7 dB, la caratteristica d'arresto
automatico di picco mantiene la lettura del livello di
picco per circa 1 secondi.
Contatore lineare di nastro magnetico
Il passaggio del nastro è indicato numericamente in
minuto e secondo.
Indicatore della Memoria
Quando l'interruttore di memoria é inserito, i caratteri
MEMORY saranno mostrati.
Indicatore del Filtro
La lampada di quest' indicatore é solidale con pulsante
del MPX Filtro. ( FILTER ).
Indicatore del sistema anti-fruscio
La lampada di quest’ indicatore é solidale con pulsante
DOLBY anti-fruscio in modo da informare l'utente non
solo del funzionamentoreale del sistema DOLBY anti-
fruscio, ma anche del tipo preciso anti-fruscio B-TYPE
o C-TYPE.
Indicatore di scelta del nastro
La lampada di quest' indicatore ë solidale con la
caratteristica della Scelta Automatica del Nastro che
adatta automaticamente la Piastra a cassétta al tipo in
uso del nastro (TYPE I TYPE I o TYPE IV).
Indicatore di monitoraggio
La luce di quest'indicatore è solidale con pulsante di
monitoraggio in modo da informare l'uso della fonte
di monitorraggio scelta, TAPE o SOURCE.
Controlo del livello di entrata (INPUT LEVEL)
Questa manopola regola il livello di entrata della
registrazione. E capace di cambiare simultaneamente
i livelli per ambedue i canali destro e sinistro.
