8
DVD-3910

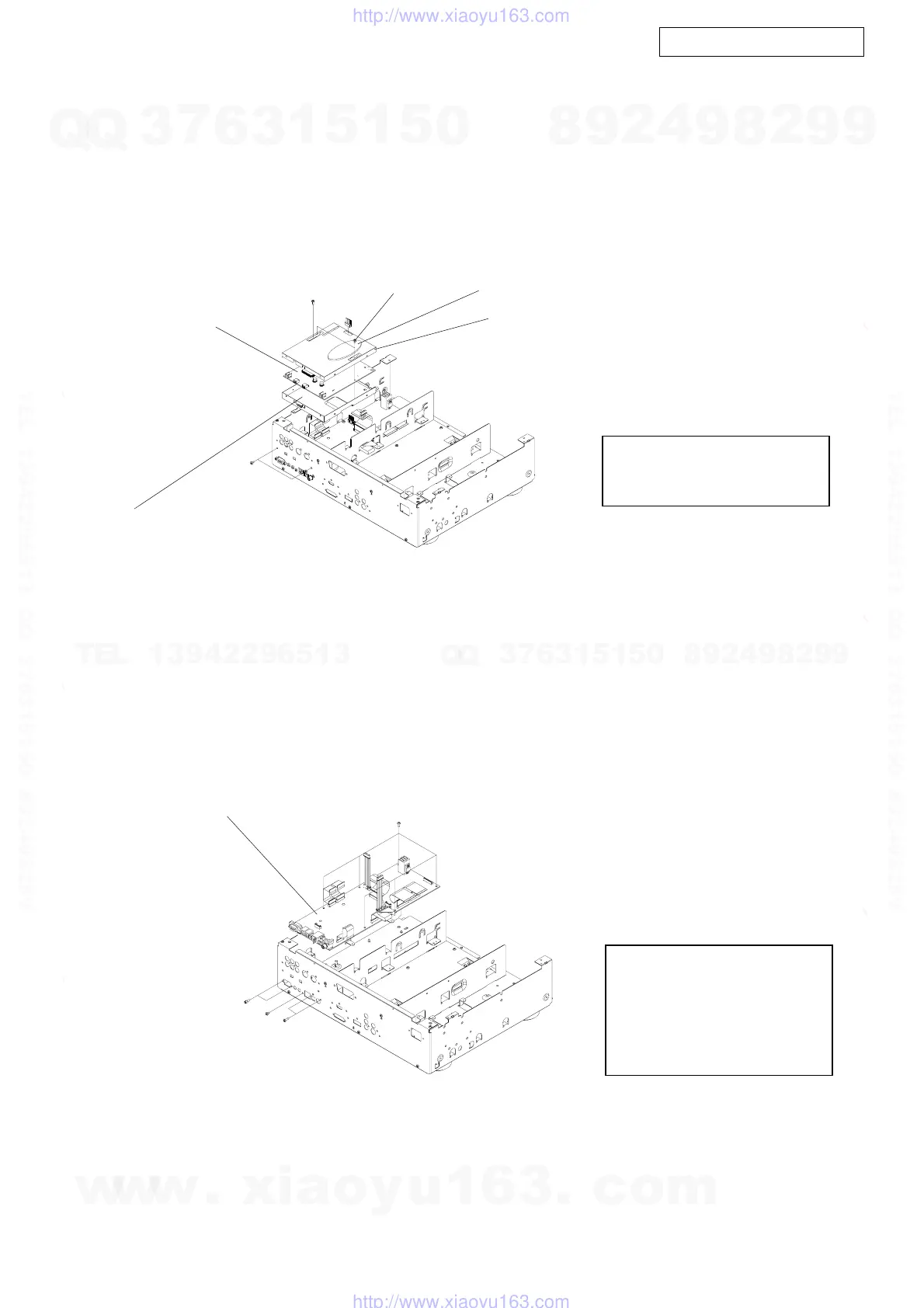

7.IEEE1394 sub ass'y
8.System P.W.B. ass'y
ｍ･3：Ieee1394 top Shield
ｓ･3
ｓ･1
c･10：System P.W.B. ass'y
ｓ･3
(1)Remove 2 rear screws(s･1) and 1 top screw(s･3).
(2)Disconnect [CY071] [CY173] [CY191].
(3)Remove 2 top screws(s･1) .
(4)Take the IEEE1394 P.W.B. ass'y(c･9) off.
(1)背面の s･1 のねじ 2 本と天面の s･3 のねじ 1 本をはず
します。
(2)ﾜｲﾔｰ [CY071][CY173][CY191] をはずします。
(3)天面から s･1 のねじ 2 本をはずします。
(4)ｃ･9：IEEE1394P.W.B.ass'y をはずします。
(1)背面からｓ･1 のねじ 1 本とｓ･5 のねじ 2 本と s･6 の
ナット 2 本と天面からｓ･3 のねじ 6 本をはずします。
(2)ﾜｲﾔｰ[CY131] をはずします。
(3)ｃ･10：ｼｽﾃﾑ基板 ass'y をはずします。
(1)Remove 1 screw(s･1) , 2 screw(s･5) and 2 nuts
(s･6) on the rear and 6 top screws(s･3).
(2)Disconnect [CY131].
(3)Detach the c･10 : System P.W.B. ass'y.
ｓ･5
s･1：
ル
：0.5Nm
（Tighten-torque）
s･3：締結トルク：0.5Nm
（Tighten-torque）
m･4：Ieee1394 bottom Shield
ｓ･1
ｓ･1
c･9：IEEE1394
P. W.B . ass'y
s･1：
ル
：0.5Nm
（Tighten-torque）
s･3：締結トルク：0.5Nm
（Tighten-torque）
s･5：締結トルク：0.35Nm
（Tighten-torque）
s･6：締結トルク：0.35Nm
（Tighten-torque）
ｓ･6
ｐ：BASS RUBBER(S) (only JAPAN)
