DeVilbiss Compact-I - Page 25

Página 25SB-2-586-E

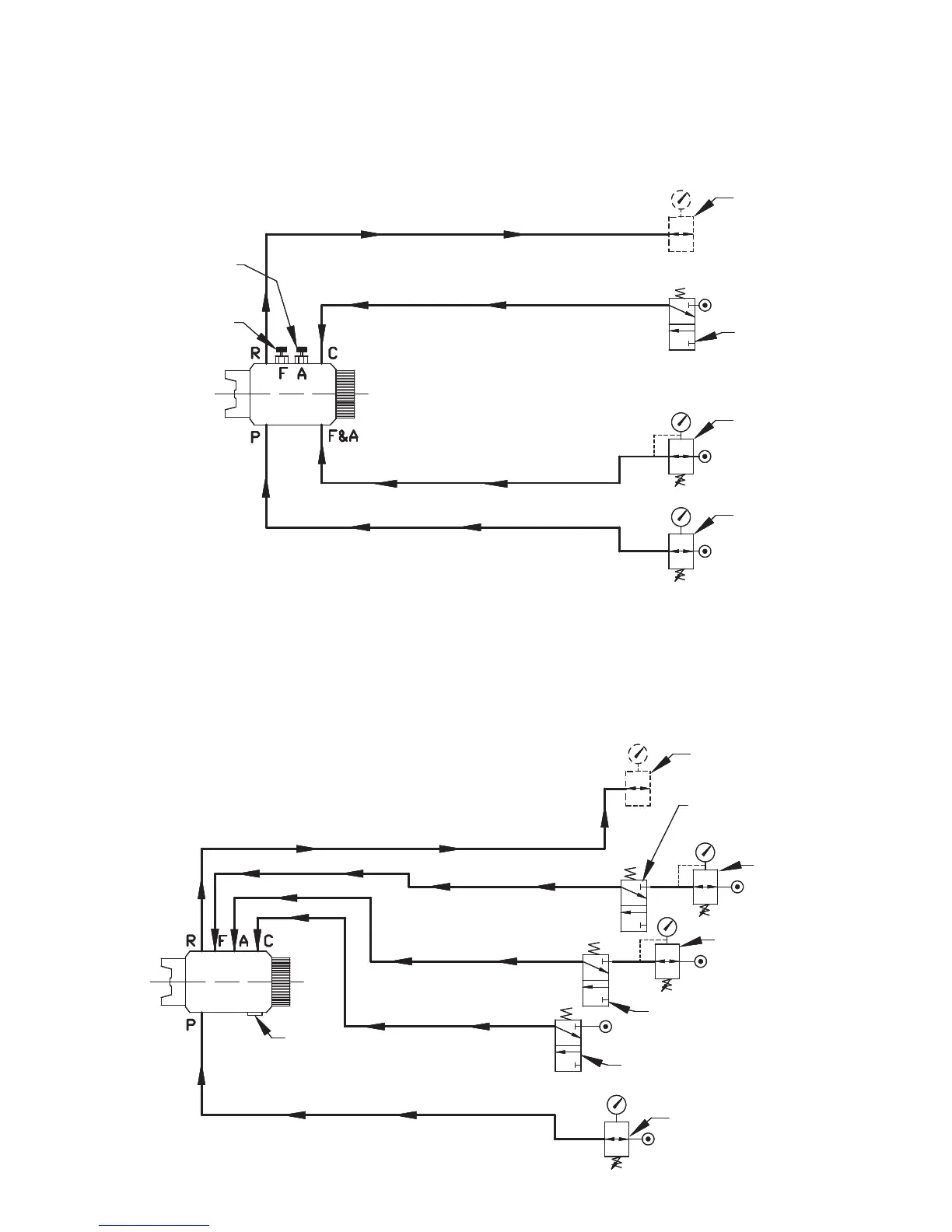

PISTOLA AUTOMÁTICA COMPACT-I —
DIAGRAMAS TÍPICOS DE AIRE Y FLUIDO
VÁLVULA DE
CONTRAPRESIÓN
VENTILADOR Y ATOMIZADOR NEUMÁTICO COMBINADOS
(ENGANCHE ESTÁNDAR DE LA PISTOLA)
VENTILADOR Y ATOMIZADOR NEUMÁTICOS SEPARADOS
(ENGANCHE OPCIONAL)
RETORNO DE FLUIDO (SI SE UTILIZA)
SUMINISTRO DEL CILINDRO NEUMÁTICO
VÁLVULA DEL
CILINDRO
NEUMÁTICO
(3 VÍAS)
REGULADOR
DE AIRE
(VENTILADOR Y
ATOMIZADOR
NEUMÁTICOS
COMBINADOS)
REGULADOR
DE FLUIDO
(COMBINADOS)
SUMINISTRO DEL VENTILADOR Y
ATOMIZADOR NEUMÁTICOS
SUMINISTRO DE FLUIDO
VÁLVULA DE AJUSTE
DEL ATOMIZADOR
VÁLVULA DE AJUSTE
DEL VENTILADOR
RETORNO DE FLUIDO (SI SE UTILIZA)
SUMINISTRO DEL CILINDRO
NEUMÁTICO
SUMINISTRO DEL VENTILADOR
NEUMÁTICO
SUMINISTRO DEL ATOMIZADOR
NEUMÁTICO
SUMINISTRO DE FLUIDO
TAPON
REGULADOR DE FLUIDO
VÁLVULA DEL CILINDRO NEUMÁTICO
(3 VÍAS)
VÁLVULA DEL ATOMIZADOR
NEUMÁTICO (3 VÍAS)
REGULADOR DEL
ATOMIZADOR
NEUMÁTICO
REGULADOR DEL
VENTILADOR
NEUMÁTICO
VÁLVULA DEL VENTILADOR
NEUMÁTICO (3 VÍAS)
VÁLVULA DE
CONTRAPRESIÓN
