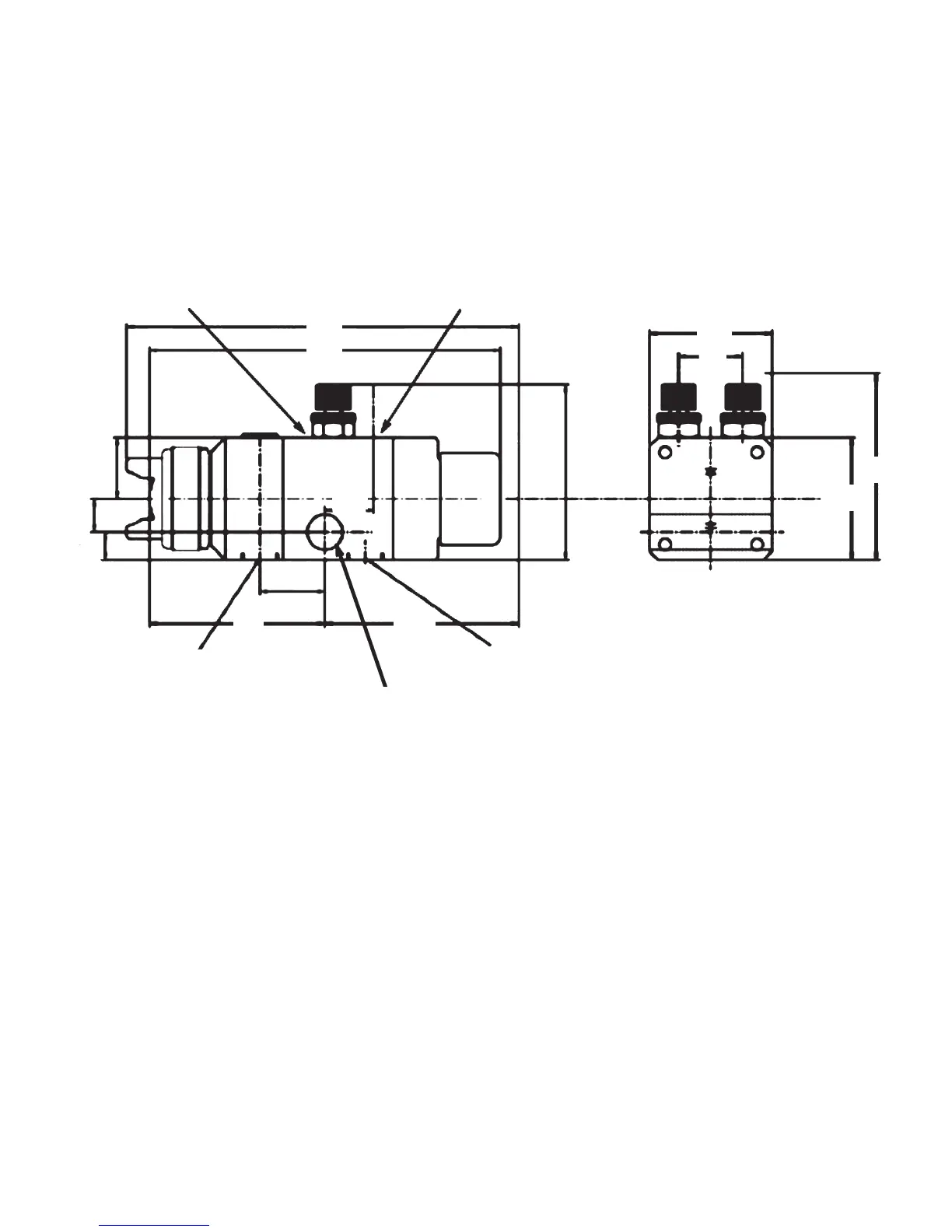

DIMENSIONES DE INSTALACIÓN para PISTOLA PULVERIZADORA AUTOMÁTICA COMPACT-I
DIMENSIONES EN MM
(MULTIPLICAR POR .03937 PARA OBTENER PULGADAS)
BSPP = BRITISH STRAIGHT PIPE PARALLEL (TUBO RECTO BRITÁNICO PARALELO)
M12 (2)
Entrada del Cilindro
neumático de 1/8"
BSPP(m)
126
141
17.5
69.563
23.4
44
23
44
67
10
12
22
Entrada de fluido de 1/4" BSPP(m)
Orificio de montaje de 12.8 mm
Entrada del Ventilador/Atomizador neumáticos
de 1/4” BSPP(m)
NOTAS:
(m) = conexión macho
