DeVilbiss Compact-I - Page 27

Página 27SB-2-586-E

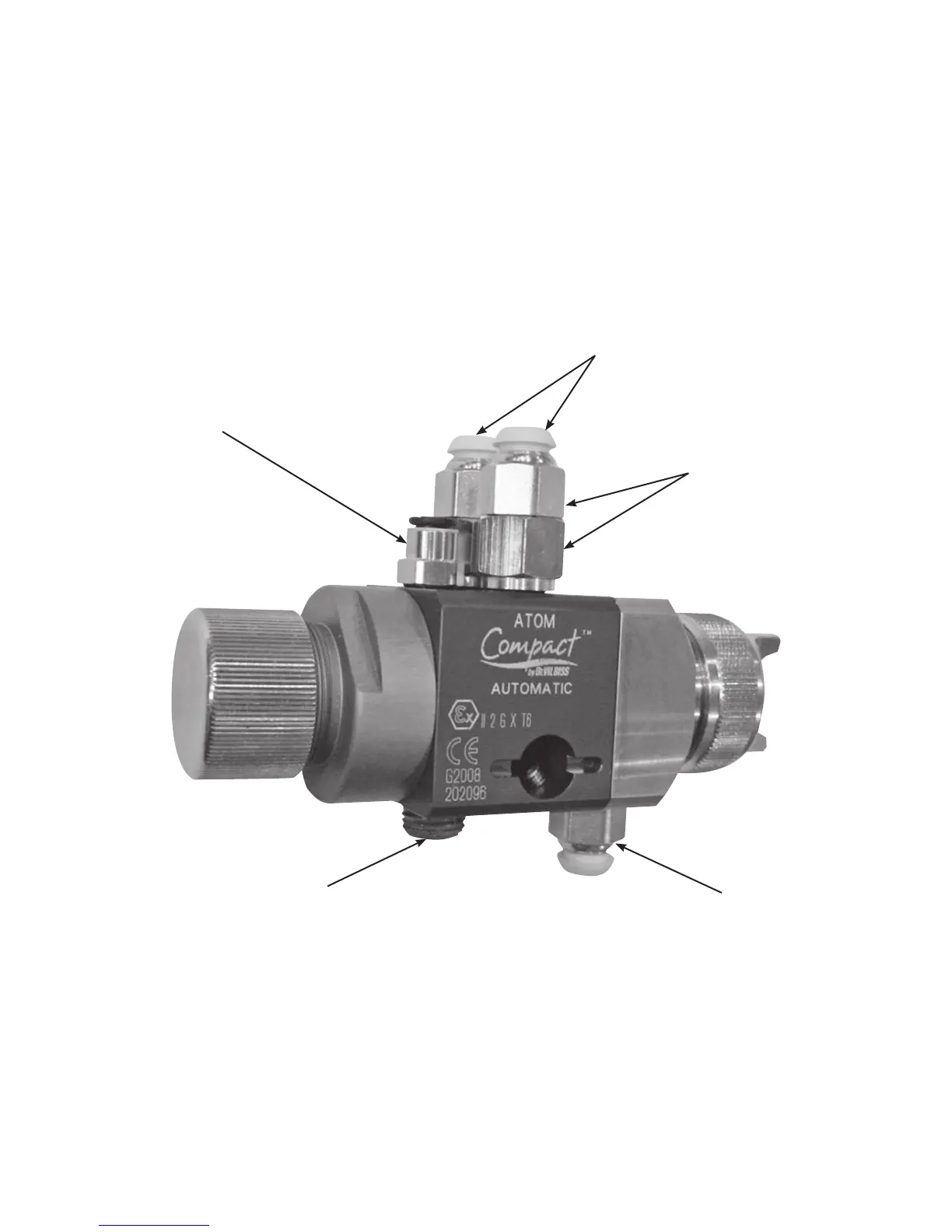

6-530 KIT DE ACCESORIOS PARA PISTOLA PULVERIZADORA AUTOMÁTICA COMPACT-I
CONEXIÓN DE TUBO CON O.D.
DE 6 MM PARA CILINDRO
NEUMÁTICO
LOS PUERTOS PARA FLUIDO Y VENTILADOR/ATOMIZADOR NEUMÁTICOS TIENEN ROSCA DE 1/4" BSPP(h)
EL PUERTO DEL CILINDRO NEUMÁTICO TIENE ROSCA DE 1/8" BSPP(h)
BSPP = BRITISH STRAIGHT PIPE PARALLEL (TUBO RECTO BRITÁNICO PARALELO)
CONEXIONES DE OPRIMIR Y TRABAR
VENTILADOR Y ATOMIZADOR NEUMÁTICOS SEPARADOS
TUBO CON O.D. DE 6 MM PARA CILINDRO NEUMÁTICO
TUBO CON O.D. DE 8MM PARA FLUIDO, VENTILADOR Y ATOMIZADOR
TORNILLO DE 1/4" BSPP
INSTALAR PARA TAPONAR
PUERTO DEL VENTILADOR Y EL
AMOTMIZADOR COMBINADOS
CONEXIÓN DE TUBO CON O.D.
DE 8 MM PARA SUMINISTRO
DE FLUIDO
CONEXIONES DE TUBO CON
O.D. DE 8 MM PARA
VENTILADOR Y ATOMIZADOR
NEUMÁTICOS SEPARADOS
M12-5 ACCESORIOS
PARA VENTILADOR Y
ATOMIZADOR
NEUMÁTICOS
SEPARADOS
NOTAS:
O.D. = Diámetro exterior (m) = conexión macho (h) = conexión hembra
