143
– Slitet sågblad.
– Arbetsstycket inte exakt styrt.

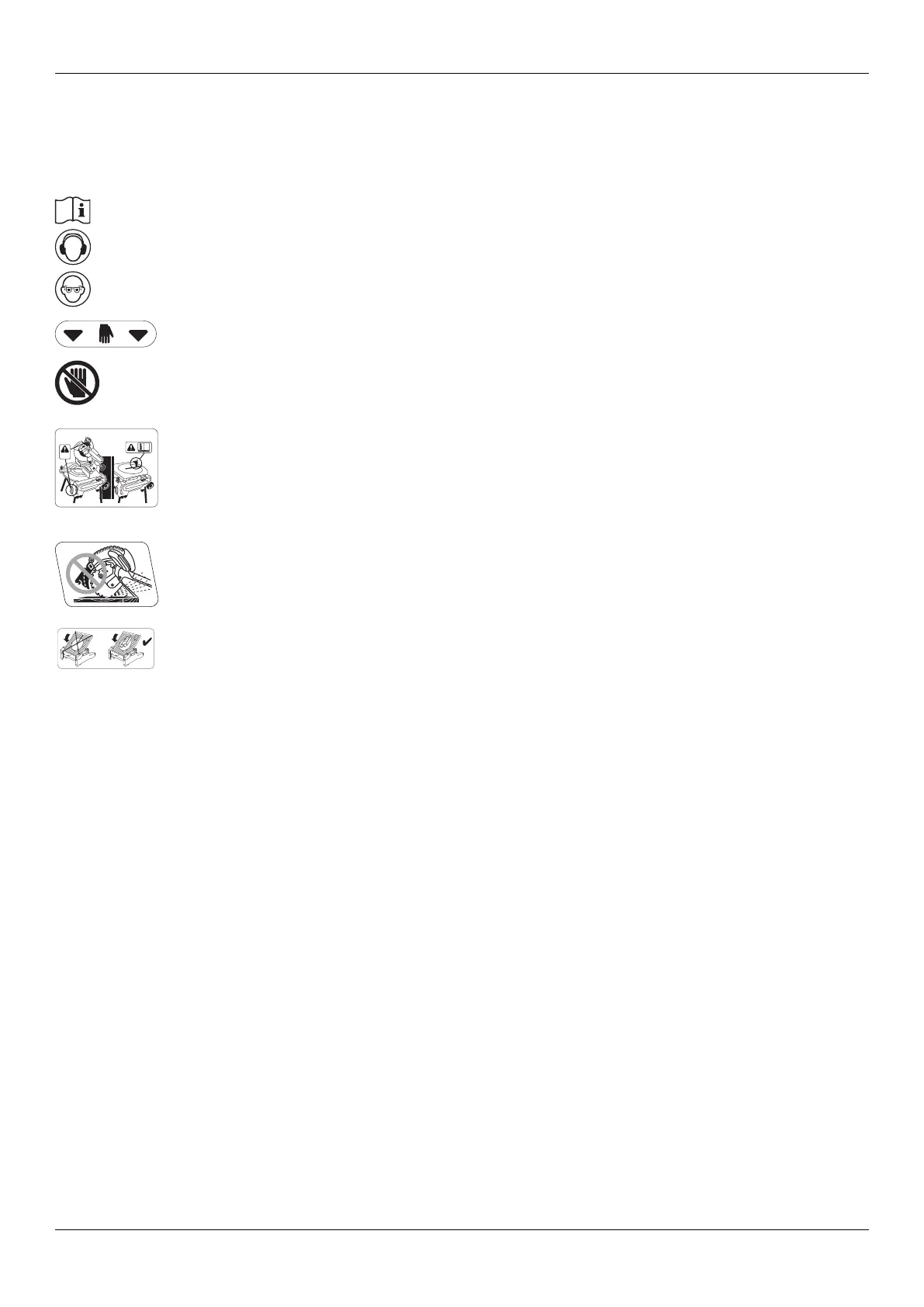

Märkningar på verktyg
Följande bildikoner visas på verktyget:
Läs instruktionshandbok före användning.
Bär öronskydd.
Bär ögonskydd.
Bärpunkt
Håll alltid händerna undan från bladet.
När maskinen används i geringssågläge använd
avtryckaren i handtaget för att slå på och stänga av
maskinen. Använd inte kopplingsdosan i detta läge.
PÅ/AV brytaren på maskinens ram är endast avsedd
för bordsågningsläge.
När maskinen används i geringssågläge se till att
spaltkniven är fäst i dess viloläge.
Använd aldrig geringssågen när skydden inte är på
plats.
DATUMKODPLACERING (FIG. A1)
Datumkoden (143), vilken också inkluderar tillverkningsår, finns tryckt i
kåpan.
Exempel:
2013 XX XX
Tillverkningsår
Kontroll av förpackningens innehåll
Förpackningen innehåller:
1 Delvis monterad maskin
1 Låda som innehåller:
1 Övre bladskydd för bruk som sågbänk
1 Underbordsskydd för bruk som geringssåg
4 Ben
2 Hjul
4 Fötter
1 Parallellanslag
1 Materialklämma
1 Instruktionshandbok
1 Sprängteckning
• Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstått
i samband med transport.
• Läs noga igenom handboken och förvissa Dig om att Du förstår
instruktionerna innan Du börjar använda maskinen.
Beskrivning (fi g. A1 - A11)
A1
1 Strömbrytare (sågbänksfunktion)
2 Lossningsspak bordsspärr
3 Vridbordsklämma
4 Geringssågbord
5 Vridbord
6 Anslag högersida
7 Anslag vänstersida
8 Rörligt undre bladskydd
9 Lossningsspak bladskydd
10 Manöverhandtag
142 Återställningsknapp för kretsbrytare
143 Datumkod
A2
10 Manöverhandtag
11 Avtryckarbrytare (geringsläge)
12 Fast övre bladskydd
13 Dammutsugningsadapter
14 Hjul
15 Ben
16 Fot
17 Vinkelklämratt
A3
17 Vinkelklämratt
18 Höjdinställning
19 Sågbänksbord
20 Spaltkniv
21 Övre skydd
22 Parallellanslag
23 Påskjutare
Extra tillbehör
A4
För användning som geringssåg:
30 Anslagsinsats (DE7120)
A5
31 Inställbart stativ 760 mm (max. höjd) (DE3474)
32 Stödskenor 1.000 mm (DE3494)
33 Stödskenor 500 mm (DE3491)
34 Snedställbart stöd (DE3495)
35 Svängstopp (DE3462)
36 Längdstopp för korta arbetsstycken (används tillsammans med
ledarskenor [33] (DE3460)
37 Stöd med löstagbart stopp (DE3495)
38 Stöd med stoppet avlägsnat (DE3495)
A6
40 Rullstödbord (DE3497)
För användning som sågbänk:
A7
41 Geringsanslag (D271052)
A8
42 Förlängningsbord (D271058)
A9
43 Skjutbord (D271055)
Påskjutare (DE3454) (visas ej)
För alla funktioner:
A10
44 Trevägs dammutsugningssats (D271054)
SVENSKA
