22
- Hvis du trykker på beskyttelsesskærmens udløserarm, vil savhovedet
blive låst op. Hvis du fl ytter savhovedet ned, trækkes den bevægelige
nedre beskyttelsesskærm tilbage.
- Prøv aldrig på at forhindre den underste klingebeskytter i at vende
tilbage til parkeringspositionen, når et savarbejde er færdigudført.
- Minimumlængden for afsavet materiale er 10 mm.
- Ved savning af kort materiale (min. 190 mm til venstre eller højre for
klingen) anbefales det at bruge den ekstra materialeklemme.
- Ved savning af UPVC-sektioner bør et stykke støttetræ med tilsvarende
profi l placeres under det materiale, der skal saves, for at yde den
korrekte støtte.
Fastspænding af arbejdsmateriale (fi g. A5, Z)
ADVARSEL: Et arbejdsemne, der er fastspændt, afbalanceret
og sikkert før et snit, kan komme ud af balance, efter snittet
er afsluttet. En last ude af balance kan vippe saven eller det,
saven er fastgjort til, som fx et bord eller en arbejdsbænk. Ved
udførelse af et snit, der kan komme ud af balance, understøt
arbejdsemnet korrekt og kontrollér, at saven er fastboltet til en
stabil overflade. Det kan resultere i personskade.
ADVARSEL: Fastspændingsfoden skal forblive fastspændt
over savfundamentet, hver gang holder anvendes. Fastspænd
altid arbejdsemnet til savfundamentet – ikke til andre dele af
arbejdsområdet. Kontrollér at fastspændingsfoden ikke er
fastspændt på hjørnet af savfundamentet.
FORSIGTIG: Brug altid en arbejdsholder til at opretholde
kontrol og reducere risikoen for beskadigelse af arbejdsemnet
og personskade, hvis dine hænder skal være inden for 160 mm
af klingen under snittet.
Brug materialeholder (39) leveret sammen med din sav. Andre hjælpemidler
som fx fjederholdere, stangholdere eller C-holdere kan være velegnede for
bestemte materialestørrelser og -former. Venstre eller højre anslag vil glide fra
side til side som hjælp til fastspænding.
SÅDAN INSTALLERES HOLDER
1. Indsæt den i hullet bag ved anslaget. Holderen skal vende imod
geringssavens bagside. Kontrollér at rillen på holderstangen er helt
indsat i geringssavens fundament. Hvis rillen er synlig, vil holderen ikke
være sikret.
2. Drej holderen 180º imod geringssavens forside.
3. Løsn grebet for at justere holderen op eller ned, brug derefter
finjusteringsgrebet til at fastgøre arbejdsemnet.
BEMÆRK: Anbring holderen på højre side af fundamentet under
smigskæring. FORETAG ALTID TØRKØRSLER (UDEN STRØM), FØR
DU AFSLUTTER SNIT, SÅ DU KAN KONTROLLERE KLINGENS STI.
SØRG FOR AT HOLDEREN IKKE FORSTYRRER SAVENS ELLER
BESKYTTELSESSKÆRMENES FUNKTIONER.
Lodret lige tværsnit (fi g. S1)
• Løsn geringsknappen (79), og tryk geringslåsen (80) ned.
• Sæt geringslåsen i positionen 0°, og spænd geringsknappen.
• Anbring træet, der skal saves, mod anslaget (7).
• Tag fat i styregrebet (10), og tryk klingebeskyttelsens udløserarm (9) ind.
• Tryk på udløserkontakten (11) for at starte motoren.
• Tryk på hovedet, så klingen kan save sig igennem træet, og gå ind i
savsporet (81).
• Slip kontakten, når savningen er gennemført, og vent til savklingen står
helt stille, før du drejer hovedet tilbage til øverste hvileposition.
Lodret geringstværsnit (fi g. S2)
• Løsn geringsknappen (79), og tryk geringslåsen (80) ned.
Før drejebordet til venstre eller til højre til den ønskede vinkel.
• Geringslåsen sættes automatisk ved 15°, 22,5°, 35,3° og 45° til både
venstre og højre. Hvis du ønsker en mellemliggende vinkel, så hold
hovedet fast, og lås det ved at spænde geringsknappen.
• Sørg altid for, at geringsknappen er låst stramt før savningen.
• Fortsæt som ved lodret lige tværsnit.
ADVARSEL: Ved geringskæring af den ene ende af et stykke
træ med en lille afskæring, placér træet for sikre, at afskæringen
sker til den side af klingen, der har den største vinkel imod
afskærmningen.
venstre gering, afskæring til højre
højre gering, afskæring til venstre
Smigtværsnit (fi g. A2, S3)
Smigvinklerne kan indstilles fra 48° til venstre til 2° til højre og kan saves
med drejebordet indstillet mellem 0 og maksimum 45° geringsposition til
venstre eller højre.
• Løsn anslagets klemmeknap (91), og skub den øverste del af
sideanslaget så langt mod venstre som muligt.
• Løsn smigklemmeknappen (17), og indstil smigvinklen efter ønske.
• Spænd smigklemmeknappen godt.
• Fortsæt som ved lodret lige tværsnit.
Kombineret geringssnit (fi g. T1 - T4)
Et kombineret geringssnit er et snit med en geringsvinkel (fi g. T1) og en
smigvinkel (fi g. T2) samtidig. Denne form for snit bruges til fremstilling af
rammer eller kasser med skrå sider som dem, der vises på fi g. T3.
ADVARSEL: Hvis snitvinklen varierer fra snit til snit, skal det
kontrolleres, at smiglåseknappen og geringslåseknappen er
ordentligt spændt. Disse knapper skal spændes efter enhver
ændring af smig- eller geringsvinklerne.

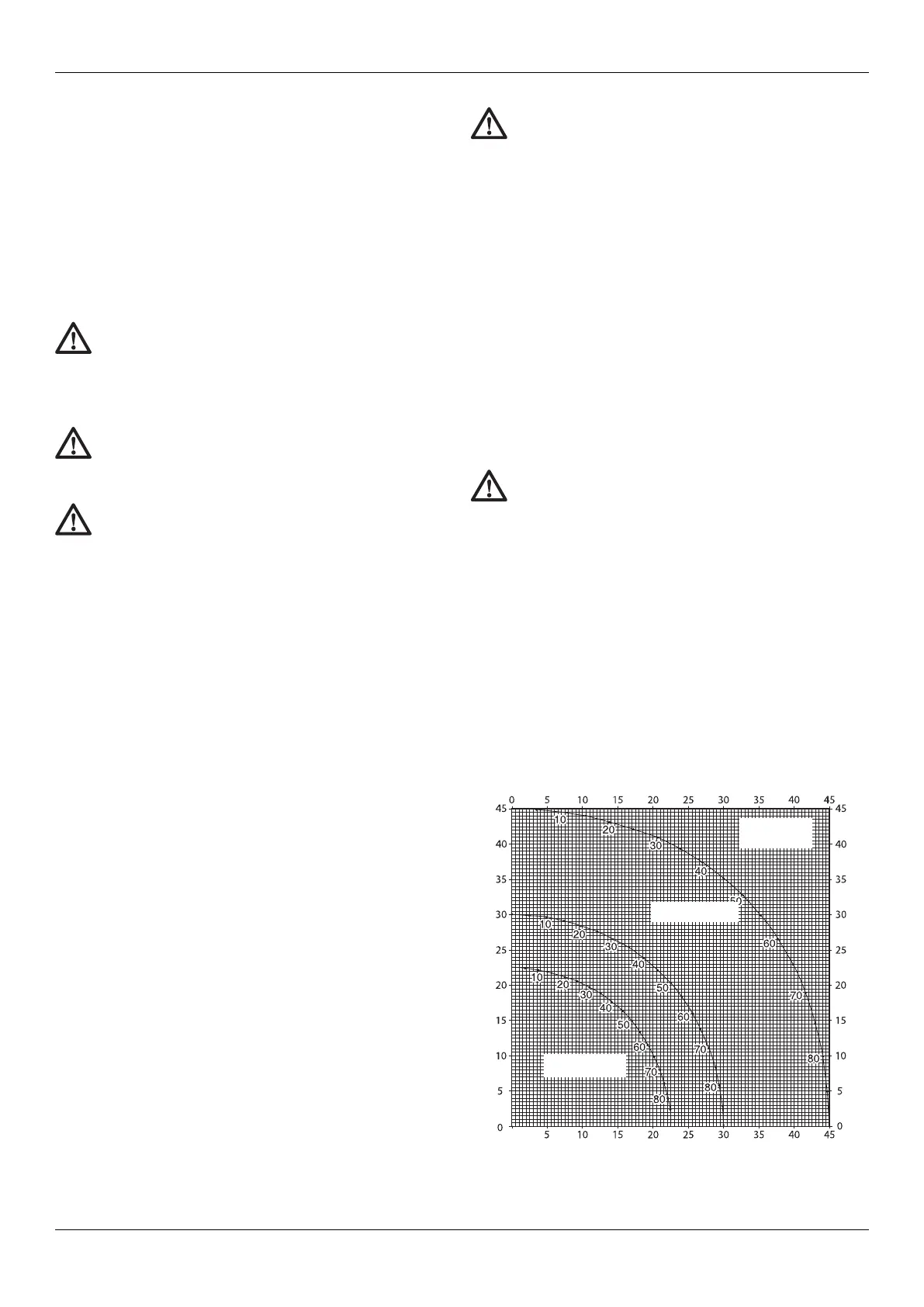

• Tabellen nedenfor kan hjælpe til med at fi nde frem til de rigtige smig- og
geringsindstillinger for almindelige kombinerede geringssnit. Tabellen
bruges ved at vælge en ønsket vinkel “A” (fi g. T4) for projektet og fi nde
denne vinkel i tabellen. Derefter følges tabellen lodret ned for at fi nde
den korrekte smigvinkel og derefter vandret for at fi nde den korrekte
geringsvinkel.
• Indstil saven på de fundne vinkler og foretag nogle prøvesnit.
• Eksperimenter med at samle de savede stykker.
• Eksempel: For at lave en fi residet kasse med en 25° udvendig
vinkel (angle “A”) (fi g. T4) bruges den øverste højre bue. Find 25° på
bueskalaen. Følg den vandrette tværlinie til en af siderne for at fi nde
geringsvinkelindstillingen på saven (23°). Følg ligeledes den lodrette linie
opad eller nedad for at fi nde smigvinkelindstillingen (40°).
Foretag altid prøvesnit på affaldstræ for at kontrollere savens indstilling.
INDSTIL DENNE SMIGVINKEL PÅ SAVEN
INDSTIL DENNE GERINGSVINKEL PÅ SAVEN
VINKEL PÅ KASSENS SIDE (VINKEL “A”)
6-SIDET KASSE
8-SIDET KASSE
KVADRATISK
KASSE
DANSK
