73
FRANÇAIS
déblocage du protecteur (9).
• Appuyez sur la gâchette (11) pour faire démarrer le moteur.
• Baissez la tête de la scie pour permettre à la lame de couper le bois et
de pénétrer dans le trait de scie (81).
• Une fois le travail terminé, relâchez l’interrupteur et attendez que la
lame de scie s’arrête totalement avant que la tête ne revienne en
position de repos supérieure.
Coupe transversale verticale d’onglet (fi g.S2)
• Desserrez le bouton d’onglet (79) et tirez le verrou d’onglet (80).
Faites pivoter la table rotative vers la gauche ou la droite pour obtenir
l’angle requis.
• Le verrou d’onglet doit automatiquement se positionner sur 15°, 22,5°,
35,3° et 45° à droite comme à gauche. Si un angle intermédiaire est
requis, tenez la tête fermement en place et verrouillez-la en serrant le
bouton d’onglet.
• Assurez-vous toujours que le bouton d’onglet est bien bloqué avant de
procéder à la coupe.
• Procéder comme pour une coupe transversale verticale.
AVERTISSEMENT: pour couper à l’onglet l’extrémité d’un
morceau de bois avec une découpe réduite, disposez le bois
de façon à effectuer la découpe sur le côté de la lame créant le
plus grand angle avec le guide:
onglet gauche, chute à droite.
onglet droit, chute à gauche.
Coupe transversale inclinée (fi g. A2, S3)
L’angle d’inclinaison peut être réglé de 48° gauche à 2° droite, et coupé
avec la table rotative réglée entre zéro et une position maximale d’onglet à
45° droite ou gauche.
• Desserrez le bouton de serrage du guide (91) et faites coulisser la
partie supérieure du guide gauche au maximum vers la gauche.
• Desserrez le bouton de blocage d’inclinaison (17) et réglez l’inclinaison
comme requis.
• Vissez à fond le bouton de blocage d’inclinaison.
• Procéder comme pour une coupe transversale verticale.
Coupes composées (fi g. T1 - T4)
Une coupe d’onglets composés est la combinaison d’un onglet (fi g.T1)
et d’une inclinaison (fi g. T2) en même temps. Ce type de coupe est utilisé
pour réaliser des cadres ou des boîtes à face inclinée comme illustré sur la
fi gure T3.
AVERTISSEMENT! Au cas où l’angle varie à chaque coupe,
veillez à ce que le bouton de blocage d’inclinaison et celui
de verrouillage d’onglet soient fermement serrés. Après un
changement d’inclinaison ou d’onglet, serrez toujours lesdits
boutons.

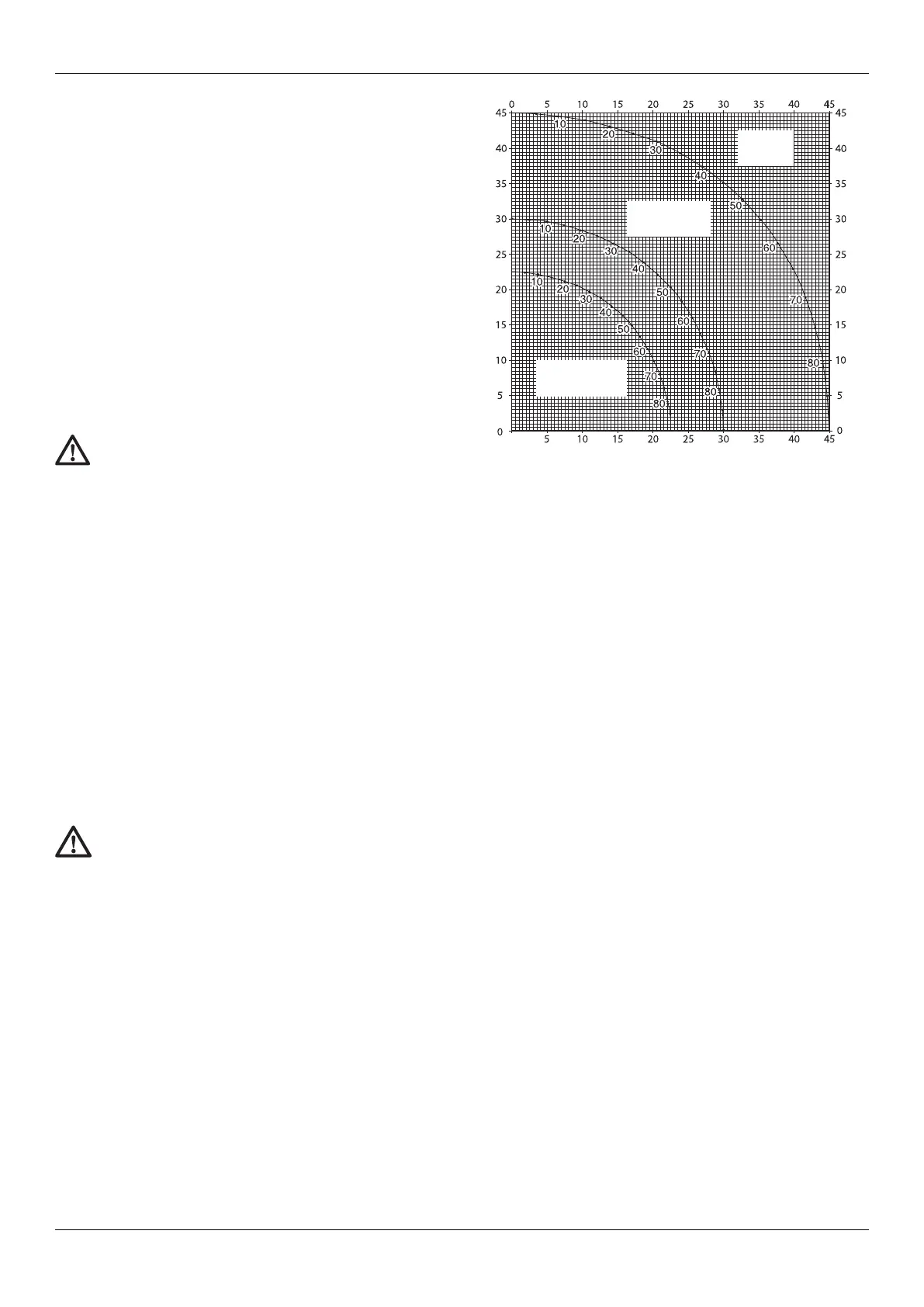

• Le tableau ci-après doit vous aider à sélectionner l’inclinaison adéquate
et les réglages d’onglet pour les coupes d’onglets composés. Pour
employer le tableau effi cacement, sélectionner l’angle «A» requis
(fi g.T4) pour l’assemblage concerné, et mettre cet angle sur la courbe
correspondante. A partir de ce point, descendre à la verticale pour
trouver l’angle d’inclinaison correct et on trouve transversalement
l’angle d’onglet correct.
• Régler la scie sur les angles déterminés et effectuer quelques essais
pratiques.
• L’exercice pratique se poursuit par l’assemblage des pièces coupées.
Exemple: Pour construire une boîte à quatre côtés avec 25° d’angle
extérieur (angle «A») (fi g. T4), utiliser la courbe supérieure droite.
Chercher 25° sur l’échelle. Suivre la ligne d’intersection horizontale pour
trouver le réglage d’onglet sur la scie (23°). Suivre la ligne d’intersection
verticale vers le haut ou vers le bas pour trouver l’angle d’inclinaison de la
scie (40°). Toujours effectuer des essais de coupe sur des chutes de bois
afi n de contrôler les réglages de scie.
REGLER CET ANGLE (ONGLET) SUR LA SCIE
BOITE
CARREE
BOITE
HEXAGONALE
BOITE
ENNÉAGONALE
ANGLE ENTRE DEUX ARETES (ANGLE «A»)
REGLER CET ANGLE (INCLINAISON) SUR LA SCIE
Coupes de moulurages
La coupe de moulurage est exécutée à une inclinaison de 45°.
• Faites toujours un essai avec scie à l’arrêt avant de procéder à une
coupe quelconque.
• Toutes les coupes sont faites pendant que l’arrière de la base repose à
plat sur la scie.
Coin intérieur
- Côté gauche
• Positionnez la pièce moulurée, la face supérieure en appui contre
le guide arrière.
• Conservez le côté gauche de la coupe.
- Côté droit
• Positionnez la pièce moulurée, la face inférieure en appui contre
le guide arrière.
• Conservez le côté gauche de la coupe.
Coin extérieur
- Côté gauche
• Positionnez la pièce moulurée, la face inférieure en appui contre
le guide arrière.
• Conservez le côté droit de la coupe.
- Côté droit
• Positionnez la pièce moulurée, la face supérieure en appui contre
le guide arrière.
• Conservez le côté droit de la coupe.
Couper des moulurages en couronne
La coupe de moulurages en couronne est exécutée avec une coupe
d’onglets composé. Pour travailler le plus précisément possible, votre
scie doit être pré-réglée en positions 35,3° pour les onglets et 30° pour
l’inclinaison. Ces paramètres sont prévus pour des moulurages en couronne
standards avec des angles à 45° en haut et des angles de 45° en bas.
• Faites des essais avec du matériel de récupération avant de réaliser les
coupes défi nitives.
• Toutes les coupes sont faites avec une inclinaison à gauche lorsque
l’arrière du moulurage repose contre la base.
Coin intérieur
- Côté gauche
• Haut du moulurage contre le guide.
• Onglet à droite.
• Conservez le côté gauche de la coupe.

DeWalt D27107 Specifications

General

Blade bore	30 mm
Blade diameter	305 mm
Idle speed (max)	4000 RPM
Sound power level	106 dB
Sound pressure level	95 dB
Input power	2000 W
Power source	AC

Weight and Dimensions

Weight	40000 g
