86
Taglio verticale inclinato (fi g. S2)
Allentare la manopola di taglio inclinato (79) e premere il fermo per
taglio inclinato (80). Spostare il piano rotante verso sinistra o verso
destra, nell’angolazione desiderata.
Il fermo per taglio inclinato si posiziona automaticamente a 15°, 22,5°,
35,3° e 45° sia a sinistra che a destra. Qualora si desideri un qualsiasi
angolo intermedio, tenere saldamente la testa e bloccarla serrando la
manopola per taglio inclinato.
Prima di eseguire il taglio accertarsi sempre che la manopola del taglio
inclinato sia saldamente serrato.
Procedere come indicato per il “Taglio trasversale rettilineo verticale”.
AVVERTENZA: quando si taglia in diagonale l’estremità di un
pezzo di legno con un piccolo fuori taglio, posizionare il legno
in modo che il fuori taglio sia dalla parte della lama con l’angolo
più grande rivolto verso la battuta:
angolazione a sinistra, fuori taglio a destra.
angolazione a destra, fuori taglio a sinistra.
Taglio trasversale obliquo (fi g. A2, S3)
E’ possibile impostare gli angoli inclinati da 48° a 2 ° a destra ed eseguire
i tagli impostando il piano rotante tra zero e 45° max., in posizione di taglio
inclinato, a destra o a sinistra.
Allentare la manopola di bloccaggio del guidapezzo (91) e fare scorrere
il più possibile verso sinistra la sezione superiore del guidapezzo.
Allentare la manopola di bloccaggio taglio inclinato (17) e impostare
quest’ultimo come desiderato.
Serrare con forza la manopola di bloccaggio dell’inclinazione.
Procedere come indicato per il “Taglio trasversale rettilineo verticale”.
Taglio composto (fi g. T1 - T4)
Il taglio inclinato composto è il taglio eseguito contemporaneamente con
un angolo di taglio obliquo (fi g. T1) e inclinato (fi g. T2). Si tratta del tipo di
taglio utilizzato per la fabbricazione di cornici o strutture con lati inclinati
come quella illustrata nella fi g. T3.
AVVERTENZA: se l’angolo varia da taglio a taglio, controllare
che la manopola di bloccaggio taglio inclinato e quella di
bloccaggio taglio obliquo siano saldamente serrate. Serrare
nuovamente le manopole ogni volta che si modifica l’angolo di
taglio inclinato o a squadra.

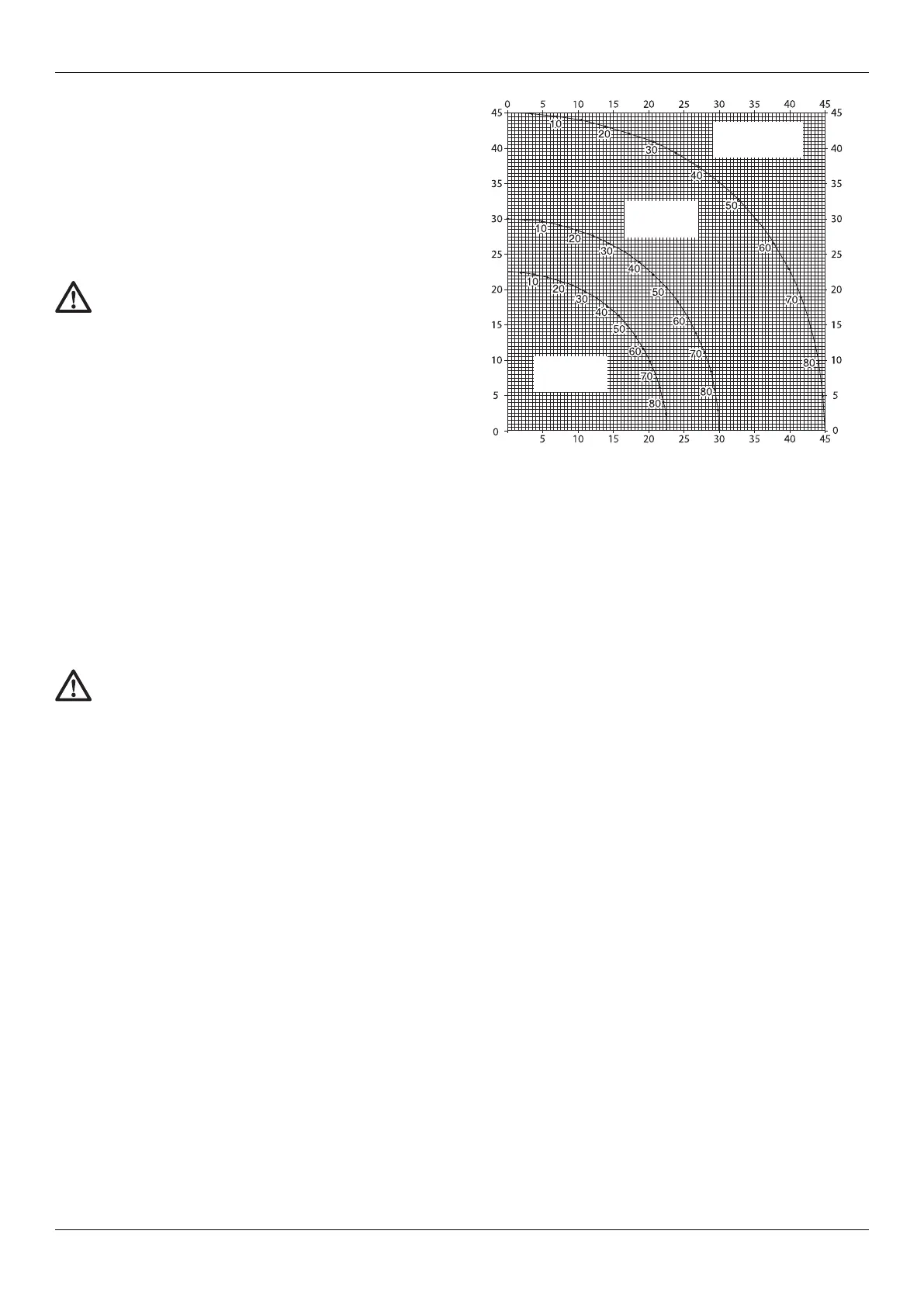

La tabella riportata di seguito consente di selezionare le corrette
impostazioni di taglio inclinato e a squadra per i più diffusi tagli a
squadra composti. Per utilizzare la tabella, selezionare l’angolo
desiderato “A” (fi g. T4) del progetto e individuare tale angolo sull’arco
appropriato della tabella. Partendo da tale punto scendere lungo
la tabella seguendo una linea retta fi no a trovare l’angolo inclinato
corretto, e spostarsi lateralmente seguendo una linea retta trasversale,
no a trovare l’angolo di taglio obliquo corretto.
Impostare la troncatrice sugli angoli prescritti ed eseguire alcuni tagli di
prova.
Esercitarsi a montare i pezzi.
Esempio: Per costruire una scatola a quattro lati dotata di angoli esterni
di 25° (angolo “A”) (fi g. T4), utilizzare l’arco superiore di destra.
Per ottenere l’impostazione angolo di taglio obliquo della troncatrice
(23°), individuare il 25° sulla scala dell’arco, quindi seguire la linea
orizzontale di intersezione fi no all’uno o l’altro lato. Analogamente,
per ottenere l’impostazione angolo di taglio inclinato della troncatrice
(40°), seguire la linea verticale di intersezione fi no alla sommità o al
fondo. Al fi ne di verifi care le impostazioni troncatrice, eseguire sempre
alcuni tagli di prova su pezzi di legno di scarto.
SCATOLA A
SEI LATI
SCATOLA A
OTTO LATI
IMPOSTARE QUESTO ANGOLO INCLINATO
SCATOLA A
QUATTRO LATI
ANGOLO ESTERNO
IMPOSTARE QUESTO ANGOLO OBLIQUO
Esecuzione di tagli su battiscopa
Il taglio del battiscopa si esegue ad un angolo di inclinazione di 45°.
Prima di eseguire qualsiasi taglio eseguire sempre una corsa in assenza
di alimentazione di potenza.
Tutti i tagli vengono eseguiti con la parte posteriore della sagoma
appoggiata di piatto sulla troncatrice.
Angolo interno
- Lato sinistro
Posizionare il battiscopa con il lato superiore contro il guidapezzo.
Tenere il lato sinistro del taglio.
- Lato destro
Posizionare il battiscopa con il lato inferiore contro il guidapezzo.
Tenere il lato sinistro del taglio.
Angolo esterno
- Lato sinistro
Posizionare il battiscopa con il lato inferiore contro il guidapezzo.
Tenere il lato destro del taglio.
- Lato destro
Posizionare il battiscopa con il lato superiore contro il guidapezzo.
Tenere il lato destro del taglio.
Taglio di sagome a corona
Il taglio di sagome a corona viene eseguito in un taglio obliquo composto.
Per ottenere un’elevata precisione, la troncatrice ha posizioni di
angolazione predefi nite a 35,3° e 30°. Queste impostazioni sono per
sagome a corona standard con angoli di 45° nella parte superiore e di 45°
nella parte inferiore.
Eseguire tagli di prova usando materiale di scarto prima di eseguire
i tagli defi nitivi.
Tutti i tagli vengono eseguiti con un’inclinazione sinistra e con la parte
posteriore della sagoma appoggiata alla base.
ITALIANO
