УКРАЇНСЬКА
Вибір полотна
Зазвичай, спочатку слід врахувати розмір та форму
заготовки, а також тип матеріалу, який необхідно
розрізати. Пам’ятайте, що для якомога ефективнішого
різання в конкретному випадку застосування необхідно
використовувати полотно з найкрупнішими зубцями,
оскільки чим крупніші зубці, тим швидше відбуватиметься
різання. Під час вибору відповідної кількості зубців
Полотна
Переносна стрічкова пилка передбачає використання
полотен товщиною 0,5мм, шириною 12,7мм) та довжиною
686–692 мм. ЗАБОРОНЯЄТЬСЯ використовувати полотна
товщиною 0,64мм.

УВАГА! Використання інших полотен та приладдя
може становити небезпеку. ЗАБОРОНЯЄТЬСЯ
використовувати будь‑які інші типи приладдя
з вашою стрічковою пилкою. Полотна,
які використовуються на стаціонарних
стрічкових пилках, мають іншу товщину. Не
намагайтесь використовувати їх на вашому
переносномупристрої.
Стеження за полотном (рис. A, E, F)

УВАГА! Щоб знизити ризик серйозних травм,
вимкніть інструмент та вийміть акумулятор
перед виконанням будь‑яких налаштувань
або зніманням/установленням додаткового
обладнання чи приладдя. Випадковий запуск може
призвести дотравм.
ПРИМІТКА. Надмірне затягування регулювальних
гвинтів може спричинити пошкодженняпилки.
Ваша стрічкова пилка має регулювальний механізм стеження
за полотном, який забезпечує постійне стеження за
полотном. Полотно правильно відрегульовано, коли воно
повністю сидить на гумових шинах
22
і злегка торкається
одного або обох задніх напрямних підшипників
26
.
Регулювання стеження за полотном
1. Поверніть та підніміть важіль натягу полотна
8
, щоб
отримати доступ до гвинта траєкторії
13
.
2. Використовуйте шестигранний гайковий ключ 10мм,
щоб відпустити стопорну гайку
7
(рис.F).
3. Використовуйте шестигранний гайковий ключ 3мм
5
,
щоб обернути гвинт траєкторії
13
на 1/4 оберту за або
проти годинникової стрілки (рис.F).
ПРИМІТКА. Внаслідок обертання гвинта траєкторії
за годинниковою стрілкою (+) відбувається зміщення
полотна в бік напрямного ролика, а внаслідок обертання
проти годинникової стрілки (‑)– від напрямногоролика.
4. Затягніть стопорну гайку та закрийте важіль натягу
полотна та захисний кожух диска. (доведеться увімкнути
в роботу полотно, щоб поспостерігати затраєкторією).
5. Спостерігайте за траєкторією руху полотна між пусками
та за необхідності повторіть дії з пунктів1–4, щоб
отримати належну траєкторію рухуполотна.

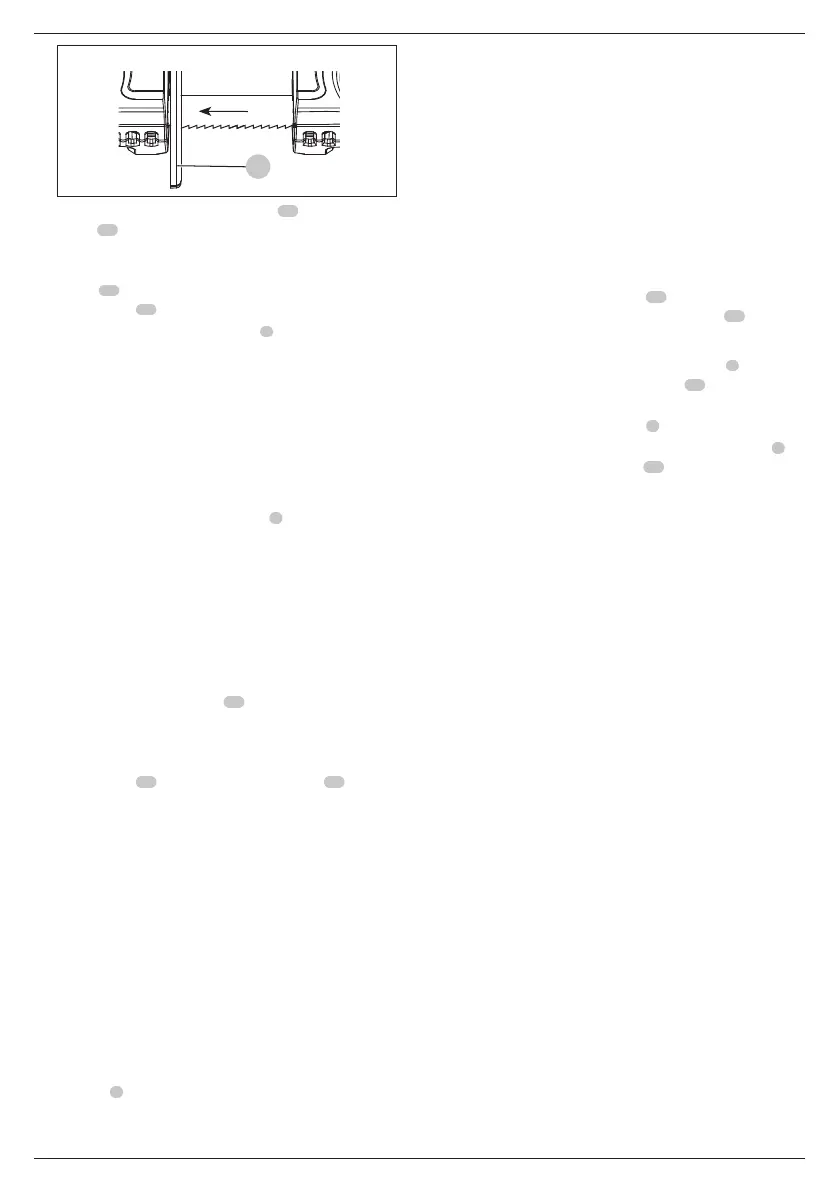

5.
напрямок полотна
6
Вставте полотно в напрямні ролики
21
та навколо обох
шківів
20
, як показано на рис.C.
6. Переконайтеся, що полотно повністю вставлене в
напрямні ролики і повністю розташоване на гумових
шинах
22
, і просто торкається задніх напрямних
підшипників
26
.
7. Поверніть важіль натягу полотна
8
проти годинникової
стрілки до упору, потім закрийте захисний кожух
полотна і зафіксуйте засувками. Переконайтесь, що
зубці направлені в протилежний бік від стрічкової пилки
(рис.А,С).
8. Ввімкніть та вимкніть пилку декілька разів,
щоб переконатись в тому, що полотно сидить
належнимчином.
Демонтаж полотна (рис.A, C–E)
1. Повертайте важіль натягу полотна
8
за годинниковою
стрілкою на 180градусів, поки він не зупиниться, щоб
послабити натяг полотна (див. рис.А).
2. Переверніть пилку та поставте на верстак абостіл.
3. Від'єднайте дві засувки захисного кожуха диска і
відкрийте захисний кожухдиска.
4. Під час зняття полотна можна послабити його натяг, щоб
воно не пружинило. ПОЛОТНА ПИЛКИ ГОСТРІ. БУДЬТЕ
ОБЕРЕЖНІ ПРИ РОБОТІ ЗНИМИ.
5. Огляньте напрямні ролики
21
та приберіть велику
стружку, яка може в них застрягти. Застрягла стружка
може перешкоджати обертанню напрямних роликів та
утворювати на нихвибоїни.
6. Гумові шини
22
встановлюються на шківах
20
. Під час
заміни полотна необхідно перевірити гумові шини на
відсутність послаблення та пошкодження. Приберіть
щіткою стружку з гумових шин, встановлених на шківах.
ПРИМІТКА: не прибирайте стружкуруками.
Це подовжує термін служби шин та дозволяє уникнути
проковзування полотна. У випадку виявлення
послаблення кріплення або пошкоджень, необхідно
якомога швидше передати інструмент в авторизований
сервісний центр DEWALT для його ремонту або
заміни. Подальше використання інструмента з
погано закріпленими або пошкодженими гумовими
шинами може призвести до нестійкого руху полотна
стрічковоїпилки.
7. Закрийте захисний кожух диска та надійно зафіксуйте дві
засувки захисного кожуха диска. Поверніть важіль натягу
полотна
8
проти годинникової стрілки на 180градусів
дозупинки.
