FRANÇAIS
29

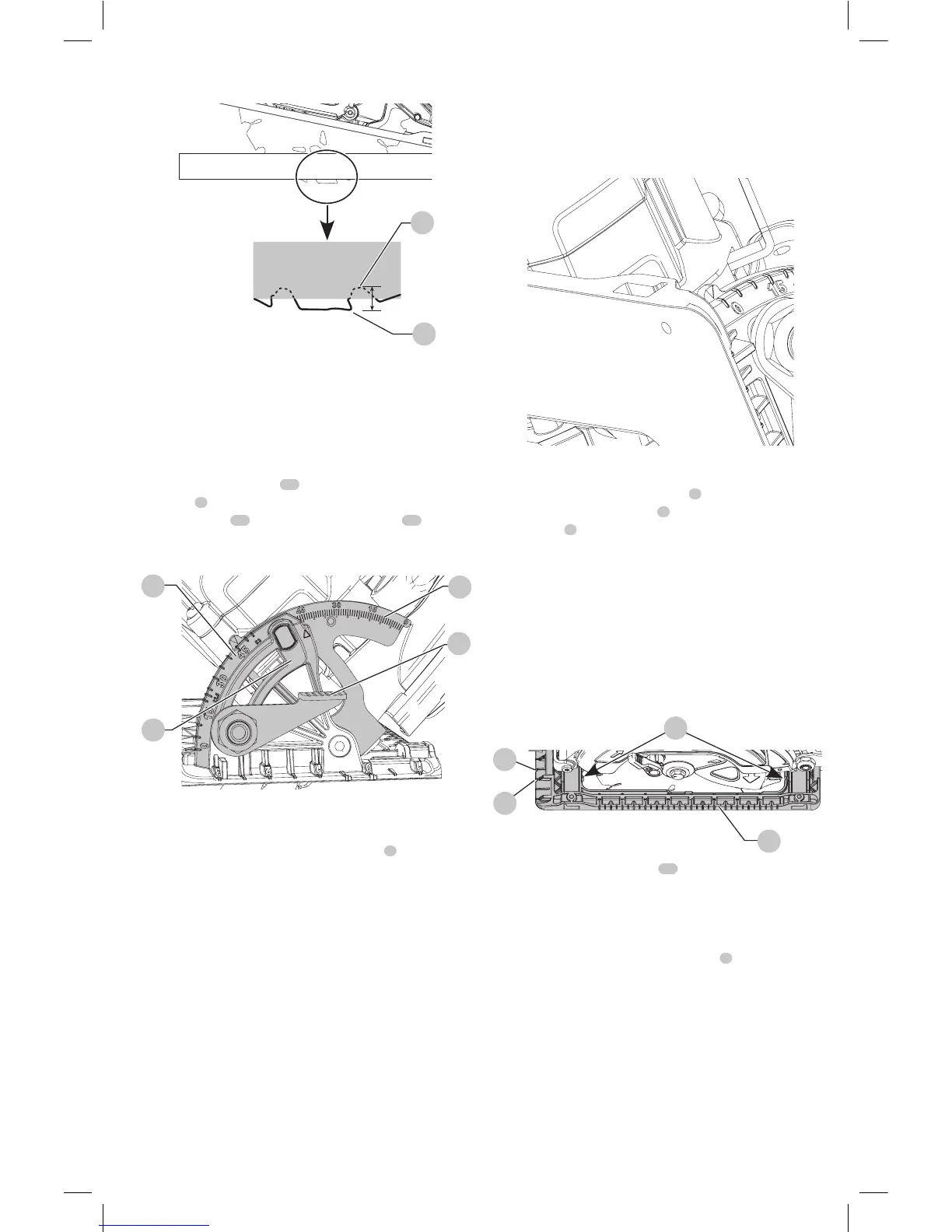

Fig. F
28
27
Réglage de l’angle de chanfrein (Fig. A, G)
La gamme complète de réglages de chanfrein se situe entre
0˚ et 53˚. Les crans sont situés à 22,5˚ et 45˚. Le cadran de
réglage d’angle est gradué par segments de 1˚. À l’avant
de la scie se trouve le mécanisme de réglage d’angle de
chanfrein qui se présente sous la forme d’un cadran de
réglage d’angle étalonné
10
et d’un levier de réglage de
chanfrein
9
. Le cadran de réglage d’angle comporte un
réglage grossier
16
ou un réglage de précision
17
pour
effectuer des coupesadaptées.
Fig. G
16
17
9
10
Réglage de la scie pour effectuer une
coupe en biseau
1. Relevez le levier de réglage de chanfrein
9
et inclinez la
plaque d’assise sur l’angle désiré en alignant l’index sur
le repère d’anglevoulu.
2. Rabattez le levier de réglage de chanfrein puis resserrez-
le soigneusement pour verrouiller l’angle.
Réglage de la plaque d’assise pour des
coupes à 90˚ (Fig. H)
Si un réglage additionnel s’avère
nécessaire
1. Ajustez la scie sur un chanfrein de 0˚.
2. Rétractez le carter de lame. Placez la scie du côtélame.
3. Relevez le levier de réglage de chanfrein. Placez une
équerre contre la lame et la plaque d’assise pour un
réglage à 90˚.
4. Réglez la vis de réglage située sur le fond de la plaque
d’assise (Fig.H), de façon à ce que celle-ci s’arrête sur
l’anglevoulu.
5. Contrôlez la précision du réglage en vérifiant la coupe à
angle droit d’unrebut.
Fig. H
Indicateur de trait de scie (Fig. I)
L’avant de la plaque d’assise de scie
5
comprend un
indicateur de trait de scie à 0˚
7
et un indicateur de trait
de scie à 45˚
8
pour des coupes verticales et en biseau. Les
indicateurs de trait de scie vous permettent de guider la scie
le long des lignes de coupe tracées sur la pièce àtravailler.
L’indicateur s’aligne sur le côté gauche (externe) de la lame
de scie. La lame effectuant la rainure ou «trait de scie»,
se trouve à la droite de l’indicateur. Positionnez la scie le
long du tracé de coupe de façon à ce que l’indicateur se
trouve du côté du surplus de matériau. Les indicateurs de
tracé à l’avant de la plaque d’assise sont à 13mm (1/2 po)
d’intervalle pour servir de guides additionnels decoupe.
Fig. I
5
8
7
18
Les indicateurs de trait de scie
18
se trouvent aussi sur
l’intérieur de la plaque d’assise pour maintenir la scie
perpendiculaire pendant lacoupe.
Indicateur de longueur de coupe (Fig. J)
Les repères latéraux sur la plaque d’assise
5
montrent
la longueur de l’entaille effectuée dans le matériau à sa
profondeur de coupe maximale. Les repères sont gradués
par incréments de 3,2mm (1/8po).
