DeWalt DCS690 - Assemblage Et Ajustements

FRANÇAIS
27
Bouton de verrouillage (Fig. A)
La scie à béton est dotée d’un bouton de verrouillage
3
.
Pour verrouiller la gâchette en position ouverte («OFF»),
poussez le bouton de verrouillage du côté gauche de l’outil.
Pour la déverrouiller, poussez le bouton de verrouillage du
côté droit de l’outil.
ASSEMBLAGE ET AJUSTEMENTS

AVERTISSEMENT: pour réduire le risque de
blessures graves, éteindre l’outil et retirer le
bloc-piles avant d’effectuer tout réglage et
d’enlever ou d’installer tout accessoire. S’assurer
que la gâchette est en position ouverte («OFF»). Un
démarrage accidentel peut provoquer desblessures.
Bouton de verrouillage de la tige (Fig. A)
Le bouton de verrouillage du fuseau
13
sert à verrouiller la
vis de l’arbre
11
lorsque vous changez lesaccessoires.
1. Pour enclencher le bouton de verrouillage du fuseau,
déposez le bloc-piles et assurez-vous que la gâchette
est en position ouverte («OFF») et le bouton de
verrouillage,enclenché.
2. Abaissez le bouton de verrouillage du fuseau. Tournez
la meule et le fuseau jusqu’à ce que le bouton de
verrouillage s’enclenche dans lefuseau.
3. Utilisez la clé fournie
6
pour dévisser la vis de
l’arbre
11
et déposez ou assemblez les accessoires. Les
filets du fuseau sont pour le vissage àdroite.
Montage de meules abrasives et
diamantées (Fig. A, D)

AVERTISSEMENT: installer uniquement une
seulelame.
1. Déposez l’appareil sur une surface solide avec la vis de
l’arbre
11
orientée vers lehaut.
2. Utilisez la clé ouverte de 13mm (1/2po) fournie
6
(rangée dans le compartiment de la pile), déposez la
vis de l’arbre
11
, la rondelle de serrage extérieure
20
et la vieille meule
21
, le cas échéant. Empêchez la vis
de l’arbre
11
de tourner avec le bouton de verrouillage
du fuseau
13
. Les filets du fuseau sont pour le vissage
àdroite.
3. La rondelle de serrage intérieure
22
demeure en place
grâce à un arbre doubleD et une bague deretenue.
4. Glissez la meule sur le fuseau
24
. Insérez la rondelle de
serrage extérieure. Commencez à visser la vis de l’arbre
qui s’alignera automatiquement avec la rondelle de
serrageextérieure.
IMPORTANT: Assurez-vous d’insérer la lame diamantée
dans la bonne direction, comme indiqué par la
indicateur de rotation de lame
12
.
5. Enclenchez le bouton de verrouillage du fuseau et serrez
solidement la vis avec la clé. Ne serrez pas trop la vis
del’arbre.
6. Tournez la meule à la main pour vérifier si elle est
bien centrée. Elle ne doit pas frapper le sabot ou le
protecteur. La vis et les collets doivent êtreserrés.

ATTENTION: avec cet outil, utilisez uniquement une
meule de type 1/41 de 230mm (9po) de diamètre
avec un alésage de 22,2mm (7/8po). Ne jamais forcer
l’insertion d’une meule sur l’appareil ni de modifier le
diamètre de l’alésage.
11
20
21
22

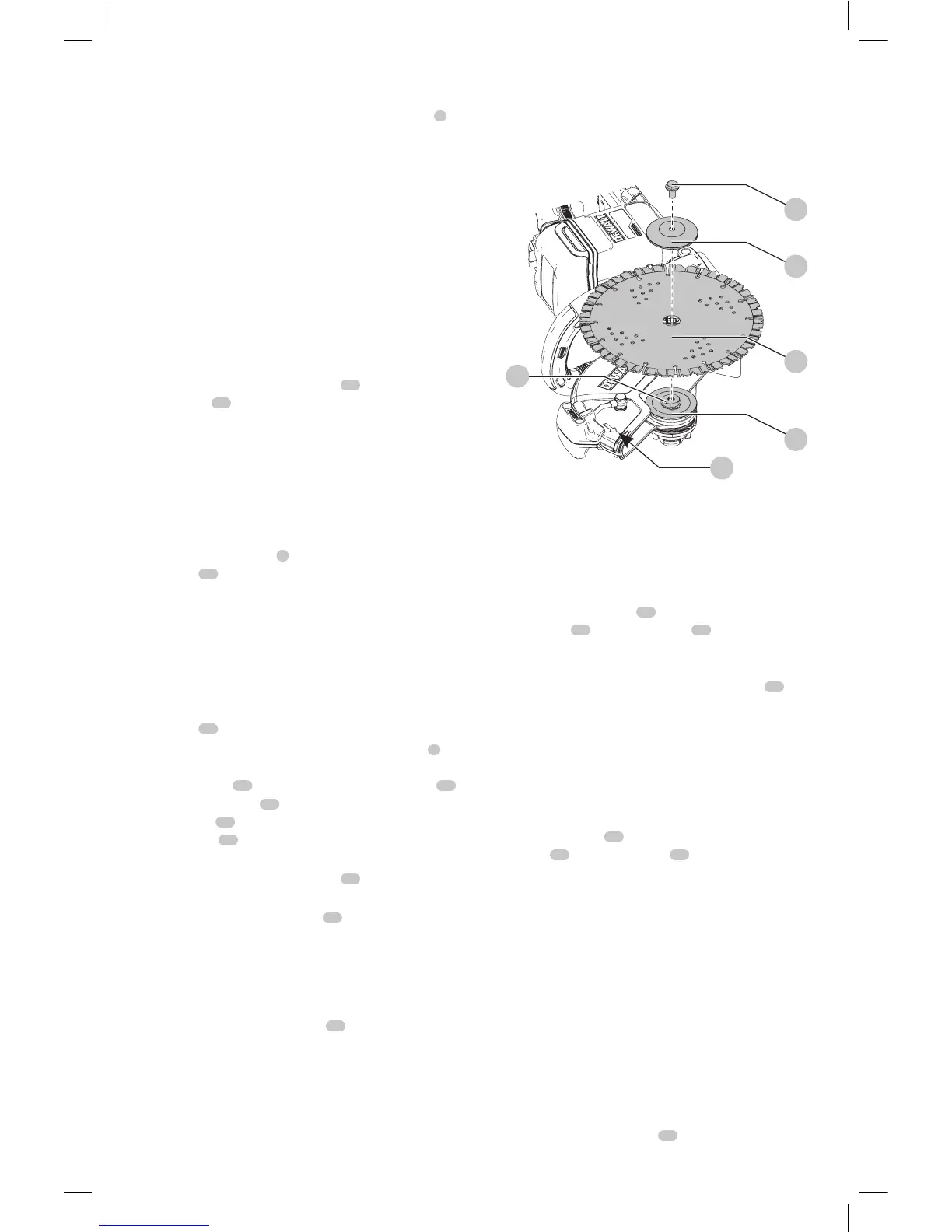

Fig. D
24
12
Remplacement des rondelles de serrage
usées (Fig. D)

AVERTISSEMENT: remplacer les rondelles de serrage
au fur et à mesure qu’elles s’usent. Après un usage
prolongé, elles peuvent devenirtranchantes.
1. Retirez la vis de l’arbre
11
, la rondelle de serrage
extérieure
20
et la vieille meule
21
s’il y en a déjà une
installée comme décrit dans la section Montage de
meules abrasives etdiamantées.
2. Pour déposer la rondelle de serrage intérieure
22
,
déposez d’abord la bague de retenue qui maintient
cette rondelle sur l’arbre doubleD.
3. Déposez la rondelle de serrage intérieure et remplacez-
la par une neuve. Insérez la section centrale déportée de
la rondelle de serrage intérieure en direction de la lame.
Assurez-vous que la rondelle de serrage intérieure neuve
est solidement fixée avec la bague deretenue.
4. Insérez la meule
21
, la rondelle de serrage extérieure
neuve
20
et la vis de l’arbre
11
comme décrit dans la
section Montage de meules abrasives etdiamantées.
Réglage de l’angle du protecteur (Fig. E)

AVERTISSEMENT: en cours de découpe, ne pas
utiliser la poignée de pivotement du protecteur
pour tenir l’outil. Elle sert uniquement à ajuster le
protecteur lorsque l’outil est à l’arrêt.

ATTENTION: le protecteur peut être chaud. Utiliser la
poignée du protecteur pour le fairetourner.

AVERTISSEMENT: s’assurer que le protecteur
est correctement enclenché avant de démarrer
lamachine.
Vous pouvez régler l’angle duprotecteur.
1. Pour ce faire, tirez sur le levier de dégagement du
pivotement du protecteur
14
vers l’arrière et maintenez
laposition.
