как пильные козлы или подобные им устройства, препятствующие
выступу длинныхконцов.
Выпиливание рам для картин, закрытых полок
или других четырехсторонних предметов
(рис.R,S)
Потренируйтесь делать несколько простых разрезов на отходах
древесины, чтобы привыкнуть к инструменту. Данная пила
представляет собой отличный инструмент для обработки уголков,
таких, как показано на рис.R.
На чертеже 1рисункаS показано соединение, выполненное с помощью
метода регулировки угла скоса кромки. Соединения, показанные на
рисунке, могут быть сделаны, с помощью любогоподхода.
• Регулировка угла наклона:
‑ Для двух досок устанавливается угол среза 45°, при соединении
образующий угол 90°.
‑ Рукоятка установки угла скоса установлена в положение
нулевого угла, а винт регулировки угла наклона установлен на
угол 45°.
‑ Доска располагается так, что плоская сторона панели лежит на
столе, а узкий край расположен вплотнуюнаправляющей.
• Регулировка угла скоса:
‑ Этот же распил может быть выполнен с помощью угла скоса
вправо и влево, прижимая широкую поверхность заготовки
кнаправляющей.
Пиление профилей плинтусов и прочих рам
(рис.S)
На чертеже 2рисункаS показано соединение, выполненное
путем установки рукоятки установки угла скоса под углом 45° для
выполнения резки двух досок под углом 45°, в результате чего при
соединении получается угол 90°. Для выполнения данного типа
соединения установите рукоятку угла наклона на ноль, а рукоятку угла
скоса – на 45°. Расположите деревянную заготовку широкой стороной
на плоскости стола и узкой стороной вплотную кнаправляющей.
Две приведенные на рисункеS схемы действительны только для
четырехсторонних предметов. При изменении числа сторон, угол скоса
и угол наклона также изменяется. В таблице ниже предлагаются нужные
углы для разных форм, при условии, что все стороны равнойдлины.
КОЛИЧЕСТВО СТОРОН УГОЛ СКОСА ИЛИ НАКЛОНА
4 45°
5 36°
6 30°
7 25,7°
8 22,5°
9 20°
10 18°
Если необходимая вам конфигурация не приведена в таблице,
используйте следующую формулу: разделите 180° на количество
сторон, чтобы получить угол скоса (если материал установлен
вертикально) или угол наклона (если установленгоризонтально).
Сложная резка под косым углом (рис.Т)
Комбинированное пиление ‑ это одновременное пиление со скосом
и с наклоном. Этот тип резки используется для изготовления рам или
коробок с наклонными сторонами наподобие той, что изображена на
рисТ.

ОСТОРОЖНО! Если угол пиления постоянно изменяется,
следите, чтобы зажимные рукоятки установки угла наклона
и скоса были надежно затянуты. Их необходимо фиксировать
после выполнения любых изменений угла наклона илискоса.

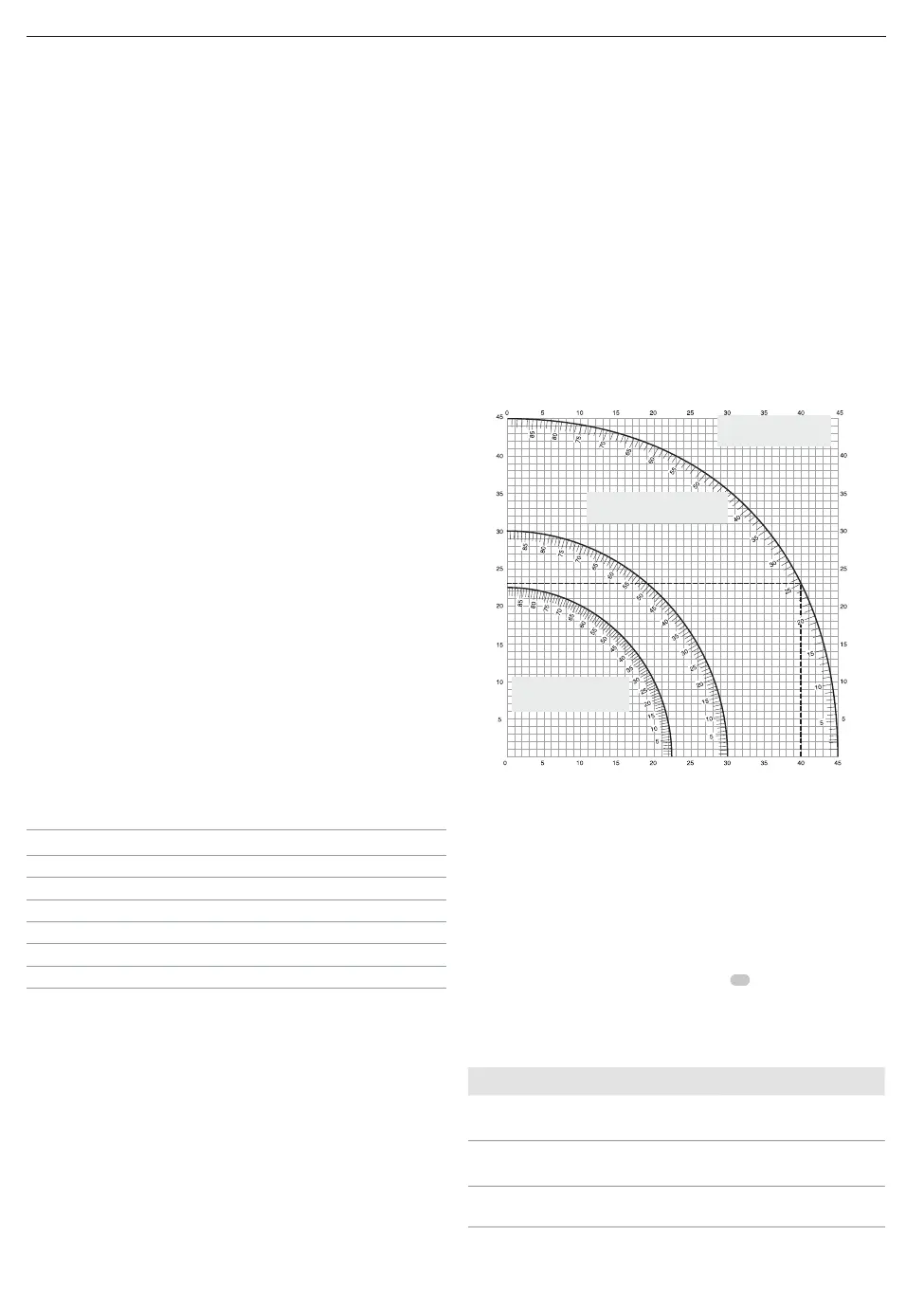

Приведенная ниже диаграмма поможет вам при выборе правильных
настроек угла скоса и наклона для выполнения стандартного
комбинированного распила под косымуглом.
• Выберите нужный угол «A» (рис.Т) своего проекта и установите этот
угол в соответствующую дугу втаблице.
• Из этой точки опустите вниз перпендикулярную линию для
определения правильного угла наклона и горизонтальную линию
для определения правильного угласкоса.
• Установите на пиле указанные углы и выполните несколько пробных
разрезов. Попробуйте совместить отрезанныекомпоненты.
Пример: Чтобы сделать ящик с 4сторонами с внешними углами в 26°
(уголA, рис.Т), используйте верхнюю правую дугу. Найдите метку 26°
на кривой диаграммы. Проведите горизонтальную линию до любой
из сторон для определения угла скоса, который следует установить
на пиле(42°). Таким же образом проведите вертикальную линию до
нижнего или верхнего края для определения угла наклона, который
следует установить на пиле(18°). Всегда выполняйте пробные разрезы
на нескольких обрезках дерева для проверки настроекпилы.
Установите этот угол скоса на пиле
Угол наклона стенки коробки (угол «А»)
Установите этот угол наклона на пиле
Пиление профилей плинтусов (рис.К,U)
Для выполнения прямых распилов под углом 90° приложите заготовку
к направляющей и удерживайте, как показано на рисункеU. Включите
пилу, дождитесь, пока диск разгонится до максимальной скорости и
медленно опустите раму, выполняяраспил.
Распил профиля плинтуса от 70 мм до 150 мм,
вертикально приложив его к направляющей (рис.K,U)
ПРИМЕЧАНИЕ. Для выполнения вертикального распила профиля
плинтуса от 70мм до 150мм, приложив его к направляющей линейке,
используйте рычаг фиксации направляющей
62
, как показано на
рисункеK.
Расположите материал, как показано на рисункеU.
Все распилы следует выполнить задней частью плинтуса к
направляющей, а нижней частью плинтуса – кстолу.
Внутренний угол Наружный угол
Левая сторона Скос 45 ° влево
Сохранить левый конец разреза
Скос 45 ° вправо
Сохранить левый конец разреза
Правая сторона Скос 45 ° вправо
Сохранить правый конец разреза
Скос 45 ° влево
Сохранить правый конец разреза
Для заготовки, размер которой не превышает 150 мм, распил осуществляется так, как
описано выше.
7-УГОЛЬНАЯ
КОРОБКА
5-УГОЛЬНАЯ КОРОБКА
ПРЯМОУГОЛЬНАЯ
КОРОБКА
