Por exemplo: Para fazer uma caixa de 4 lados com 25° ângulos exteriores
(ângulo “A”) (fig. O2), use o arco de cima à direita. Procure 25° na escala
do arco. Siga a linha de intersecção horizontal de cada lado, para obter a
posição do ângulo de esquadria na serra (23). Igualmente, siga a linha de
intersecção vertical até ao topo ou ao fundo, para obter a posição do
ângulo em bisel na serra (40°). Experimente sempre os cortes em
pedaços de madeira, para verificar as posições na serra.
Escala de precisão (fig. P1 - P3)
A sua serra está equipada uma escala para maior precisão. Para ajustes
que requerem fracções de graus (
1
/4°,
1
/2°,
3
/4°), a escala permite-lhe pôr o
ângulo de esquadria precisamente no mais próximo
1
/4° (15 minutos).
Para usar a escala, siga as indicações abaixo.
Por exemplo, imagine que o ângulo que deseja, é 24
1
/4° à direita.
• Desligue a Serra de Esquadria.
• Ponha o ângulo no grau inteiro mais próximo desejado, alinhando o
traço central na escala, indicado na fig. fig. P1, com o número do grau
inteiro gravado na escala de esquadria. Examine a fig. fig. P1
rigorosamente; a posição indicada é de um corte de 24° à direita.
Para pôr o
1
/4° adicional, aperte o botão de engate do braço e mova
cuidadosamente o braço para a direita até que o traço de
1
/4° alinhe
com o traço do grau mais próximo na escala de corte em esquadria.
Neste exemplo, o traço da escala mais próximo demonstra-se ser 25°.
A fig. fig. P2 mostra uma posição de corte de 24
1
/4° à direita.
Para fazer para a direita:
- aumente o ângulo, deslocando o braço para alinhar o traço apropriado
com o traço mais próximo na escala, para a direita.
- diminua o ângulo, deslocando o braço para alinhar o traço apropriado
vernier com o traço mais próximo na escala, para a esquerda.
Para fazer para a esquerda:
- aumente o ângulo, deslocando o braço para alinhar o traço apropriado
vernier com o traço mais próximo na escala, para a esquerda.
- diminua o ângulo, deslocando o braço para alinhar o traço apropriado
vernier com o traço mais próximo na escala, para a direita.
Corte de molduras base
Efectua-se o corte da moldura base a um ângulo de bisel de 45°.
• Faça sempre um movimento de experiência sem rotação, antes de
fazer um corte.
PORTUGUÊS
65 pt - 6
Apoio para peças longas (fig. A3)
• Apoie sempre peças compridas.
• Para melhores resultados, use o suporte de extensão (29) para as
peças, para ampliar a superfície da mesa da sua serra (pode ser
adquirido no seu concessionário com opção). Apoie peças compridas,
usando qualquer meio conveniente como uma bancada ou coisa
semelhante, para evitar que a extremidade tombe.
Serragem de molduras, caixas e outros objectos rectangulares
(fig. N1 & N2)
Molduras de esquadria e outras armações
Exercite-se com trabalhos simples usando restos de madeira, até apanhar
o jeito com a sua serra. A sua serra é uma ferramenta perfeita para fazer
cortes angulares, como indicado na fig. N1. A junta mostrada pode ser
feita usando tanto um ajuste em bisel, como um ajuste em esquadria.
Usando um ajuste oblíquo
A inclinação das duas peças feita em 45° cada, produz um ângulo de 90°.
O braço foi colocado na posição zero. A madeira foi colocada com o lado
largo sobre a mesa e a face mais estreita contra o apoio.
Usando um ajuste angular
O mesmo corte pode ser feito cortando em ângulo à direita e à esquerda,
com a superfície larga contra o apoio.
Os dois desenhos (fig. N1 & N2) são só para objectos com quatro lados.
Se o número de lados muda, mudam-se também os ângulos de bisel e de
esquadria. A tabela abaixo dá os ângulos correctos para uma variedade
de modelos, partindo-se de que todos os lados têm o mesmo
comprimento. Para modelos não indicados na tabela, divida 180° pelo
número de lados a determinar o ângulo em esquadria ou em bisel.
Nº. de lados Ângulo de esquadria ou de bisel
4 45°
5 36°
6 30°
7 25.7°
8 22.5°
9 20°
10 18°
Biselamento composto (fig. O1 & O2)
Uma meia-esquadria composta é um corte em que se usa ao mesmo
tempo um ângulo de esquadria (fig. N2) um ângulo de bisel (fig. N1).
Este é o tipo de corte utilizado para fazer armações e caixas com lados
inclinados, como apresentado na fig. O1.
Se o ângulo de corte varia de corte para corte, controle se o
botão do grampo do ângulo em bisel e o botão de engate do
ângulo de esquadria estão bem seguros. Estes botões devem
estar bem fixos, depois de fazer qualquer modificação no bisel
ou na esquadria.
• A tabela apresentada abaixo pode ajudá-lo na escolha das posições
apropriadas de inclinação e de ângulo de esquadria para os cortes
comuns da meia-esquadria composta. Para usar a tabela, escolha
o ângulo “A” (fig. O2) desejado do seu projecto e coloque esse ângulo
no arco apropriado na tabela. A partir desse ponto siga a tabela
precisamente para encontrar o ângulo correcto da inclinação e passe
para o outro lado para encontar o ângulo devido da esquadria.
• Ponha a sua serra nos ângulos descritos e faça uns cortes de experiência.
• Experimente juntar as peças cortadas.

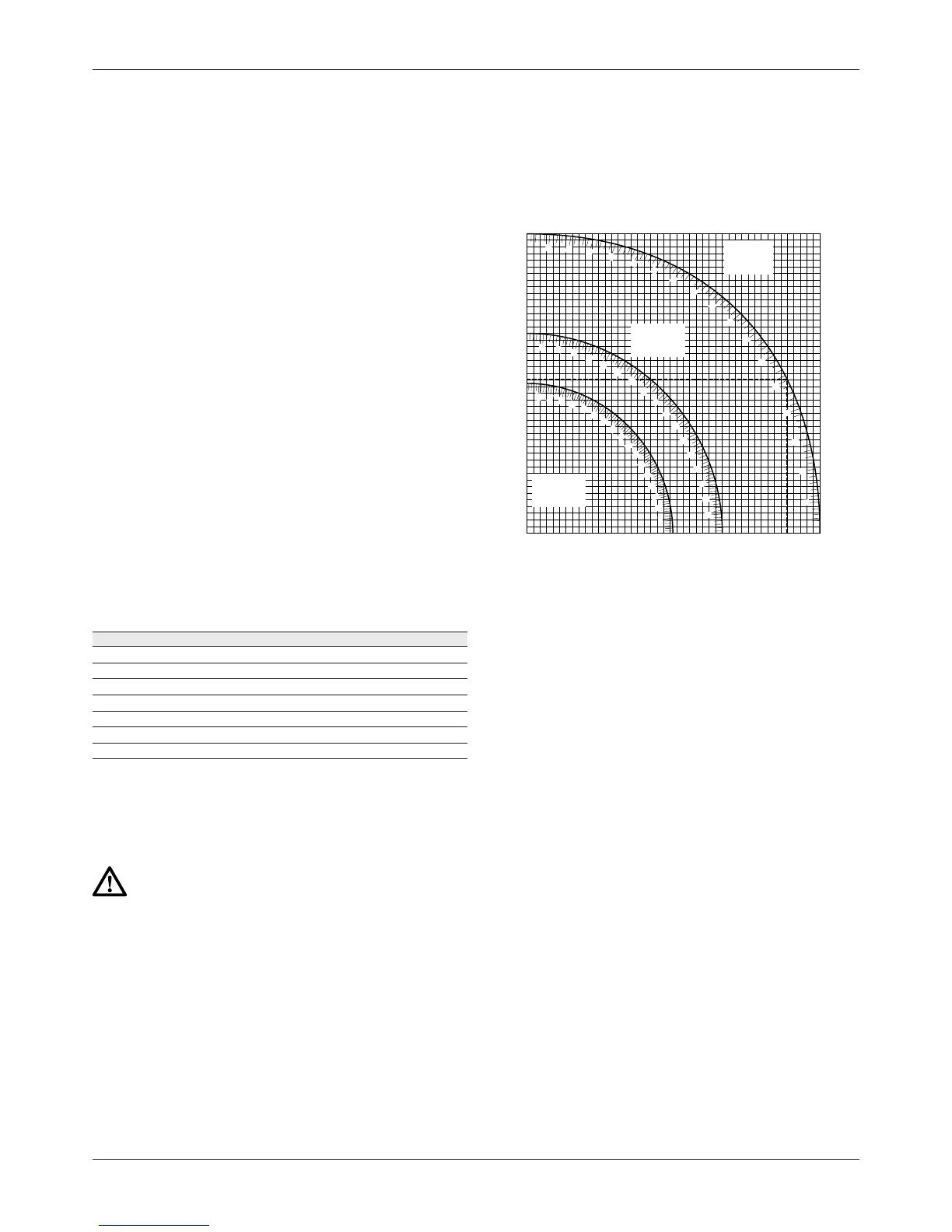

0 5 10 15 20 25 30 35 40 45
0 5 10 15 20 25 30 35 40 45
5
10
15
20
25
30
35
40
45
5
10
15
20
25
30
35
40
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
COLOQUE ESTE ÂNGULO DE BISEL NA SERRA
ÂNGULO DO LADO DA CAIXA (_NGULO “A”)
COLOQUE ESTE ÂNGULO DE ESQUADRIA NA SERRA
CAIXA, 4
LADOS
CAIXA, 6
LADOS
CAIXA, 8
LADOS
