Liberación rápida del motor (Fig. 2)
1. Abra la palanca de bloqueo (I) sobre la base.
2. Sujete la unidad de motor con una mano, presionando las dos
lengüetas de liberación rápida (A).
3. Con la otra mano, sujete la base y hale el motor de la base.
Instalación y desmontaje de la broca
(Fig. 3)
PARA INSTALAR LA BROCA
1. Retire la unidad del motor de la unidad de la base, refiérase a
Liberación rápida del motor (de ser necesario).
2. Limpie e inserte el vástago redondo de la broca de rebajadora
deseada en la boquilla floja tanto como se pueda y luego tire de
ella aproximadamente 1,6 mm (1/16 pulg.).
3. Oprima el botón del seguro del eje (E) para mantener en su lugar
el eje del husillo mientras da vuelta a la tuerca de la boquilla (U)
en sentido horario con la llave provista.
FIG. 3
E
U

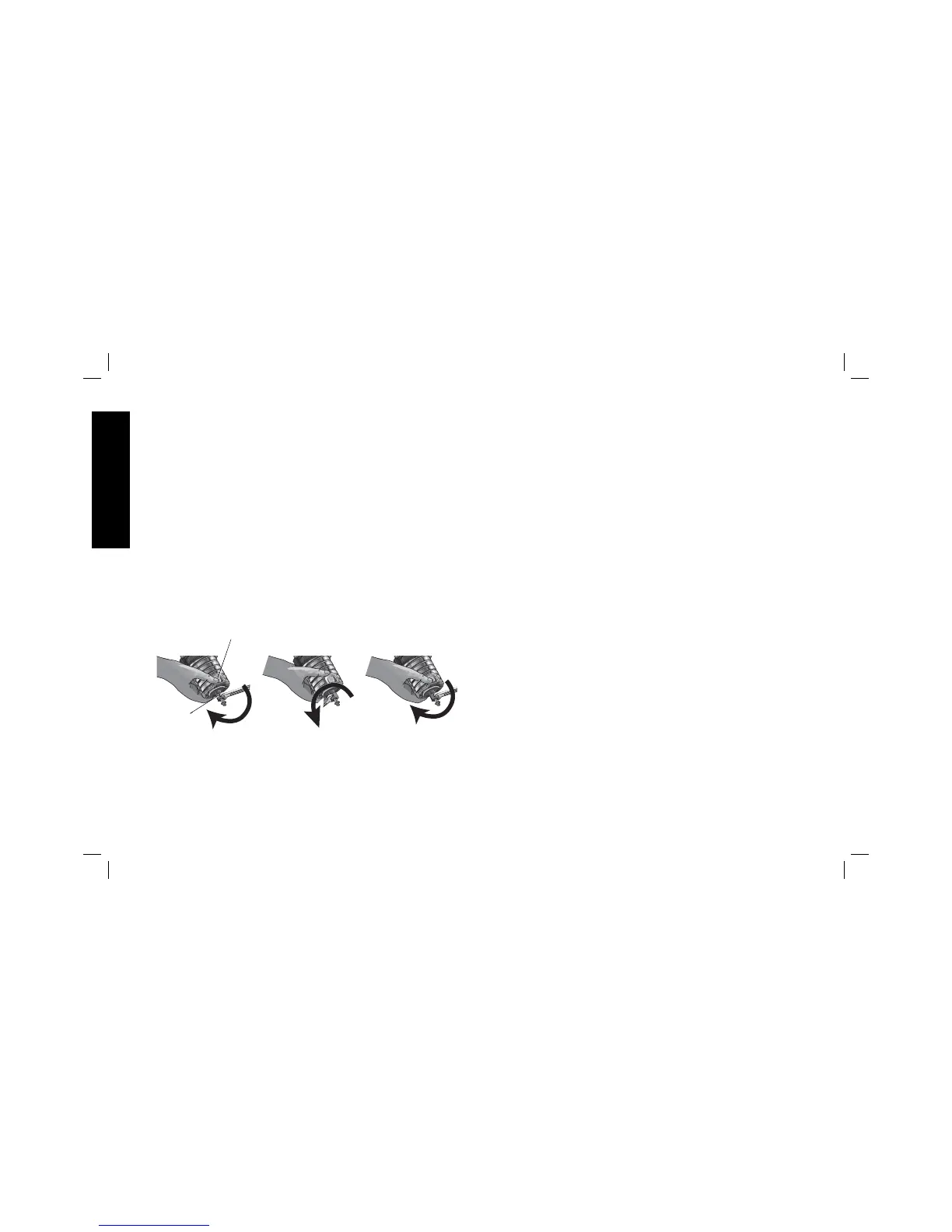

APRETAR REPOSICIONAR APRETAR
NOTA: La unidad está equipada con varios retenes de bloqueo
del eje que permiten un método opcional de “trinquete manual”
para apretar la broca.
Para apretar con el método de “trinquete manual”:
a. Sin retirar la llave de la tuerca de la boquilla (U), afloje la presión
sobre el botón del seguro del eje (E).
b. Con la llave todavía en la tuerca de la boquilla (U), invierta el
sentido de apriete para reposicionar la llave.
c. Oprima de nuevo el botón del seguro del eje (E) de nuevo y gire
la llave en sentido horario.
d. Repita el procedimiento hasta que la tuerca de la boquilla (U)
alcance la firmeza deseada.
AVISO: Evite posibles daños a la boquilla. Nunca apriete la boquilla
sin broca.
PARA EXTRAER LA BROCA
1. Retire la unidad del motor de la unidad de la base, refiérase a
Liberación rápida del motor.
2. Oprima el botón del seguro del eje (E) para mantener en su lugar
el eje del husillo mientras da vuelta a la tuerca de la boquilla (U)
en sentido antihorario con la llave provista.
Para aflojar utilizando el método del “trinquete manual”:
a. Sin retirar la llave de la tuerca de la boquilla (U), afloje la presión
sobre el botón del seguro del eje (E).
b. Con la llave todavía en la tuerca de la boquilla (U), invierta el
sentido de aflojamiento para reposicionar la llave.
c. Oprima de nuevo el botón del seguro del eje (E) de nuevo y gire
la llave en sentido antihorario.
d. Repita el procedimiento hasta que la tuerca de la boquilla (U)
esté floja y se pueda quitar la broca.
Boquillas
NOTA: Nunca apriete boquilla sin instalar primero una broca de
rebajadora en la misma. El apretar una boquilla vacía, así sea a mano,
puede dañar la boquilla.
