Para ajustar la sub-base, siga los siguientes pasos:
1. Afloje pero no quite los tornillos de la sub-base (FF) de tal modo
que la sub-base se mueva libremente.
2. Inserte el espigo en la boquilla y apriete la tuerca de la boquilla.
3. Inserte el motor en la base y fije la palanca de bloqueo sobre la
base.
4. Coloque el cono en el espigo (Fig. 5A) y presione ligeramente
hacia abajo sobre el cono hasta que se detenga como se
muestra en la Figura 5B. Esto centrará la sub-base.
5. Mientras mantiene la presión sobre el cono, apriete los tornillos
de la sub-base.

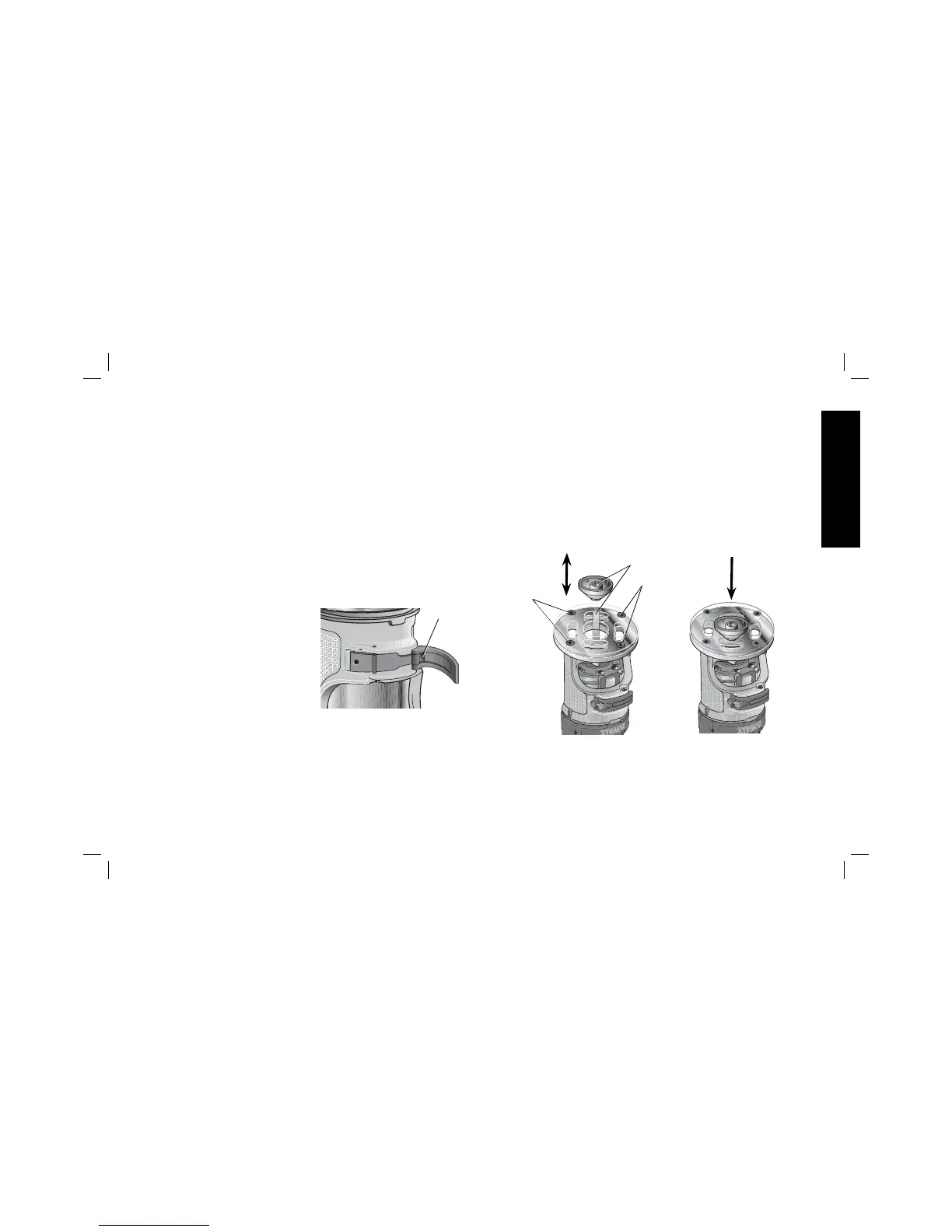

FIG. 5B
FIG. 5A
FF
FF
T
Para cambiar los tamaños de boquilla, desatornille el conjunto de la
boquilla como se describe anteriormente. Instale la boquilla deseada
invirtiendo el procedimiento. La boquilla y la tuerca de la boquilla
están conectadas. No intente retirar la boquilla de la tuerca de la
boquilla.
Ajuste de la palanca de bloqueo (Fig. 4)
No se debería utilizar fuerza excesiva para sujetar la palanca de
bloqueo. El uso de fuerza excesiva puede dañar la base.
Cuando la palanca de bloqueo esté fija el motor no debe moverse
en la base.
El ajuste es necesario si la palanca de bloqueo no sujeta sin una
fuerza excesiva o si el motor se mueve en la base después de la
sujeción.
Para ajustar la fuerza de sujeción de la palanca de bloqueo:
1. Abra la palanca de bloqueo (I).
S
FIG. 4
2. Utilizando una llave hexagonal
dé vuelta al tornillo de ajuste
de la palanca de bloqueo (S)
en pequeños incrementos.
El girar el tornillo en sentido
horario aprieta la palanca,
mientras que girar el tornillo
en sentido antihorario afloja la
palanca.
Para centrar la sub-base (Fig. 5)
Si usted necesita ajustar, cambiar o reemplazar la sub-base, se
recomienda una herramienta de centrado; refiérase a la sección de
Accesorios. La herramienta de centrado se compone de un cono y
un espigo.
