10
Español
Utilización de plantillas
La sub-base redonda (disponibles como accesorios) aceptará
plantillas universales. Los accesorios recomendados para
su herramienta están disponibles con un cargo adicional en su
distribuidor local o en el centro de servicio autorizado.
NOTA: La sub-base en forma de D no acomoda plantillas y está
diseñada para dar cabida a brocas de hasta de 34,9 mm (1-3/8 pulg.)
de diámetro.
Para utilizar plantillas:
1. Centre la sub-base. Refiérase a Para centrar la sub-base.
2. Instale la plantilla (disponible como accesorio) sobre la sub-base
y apriete bien.

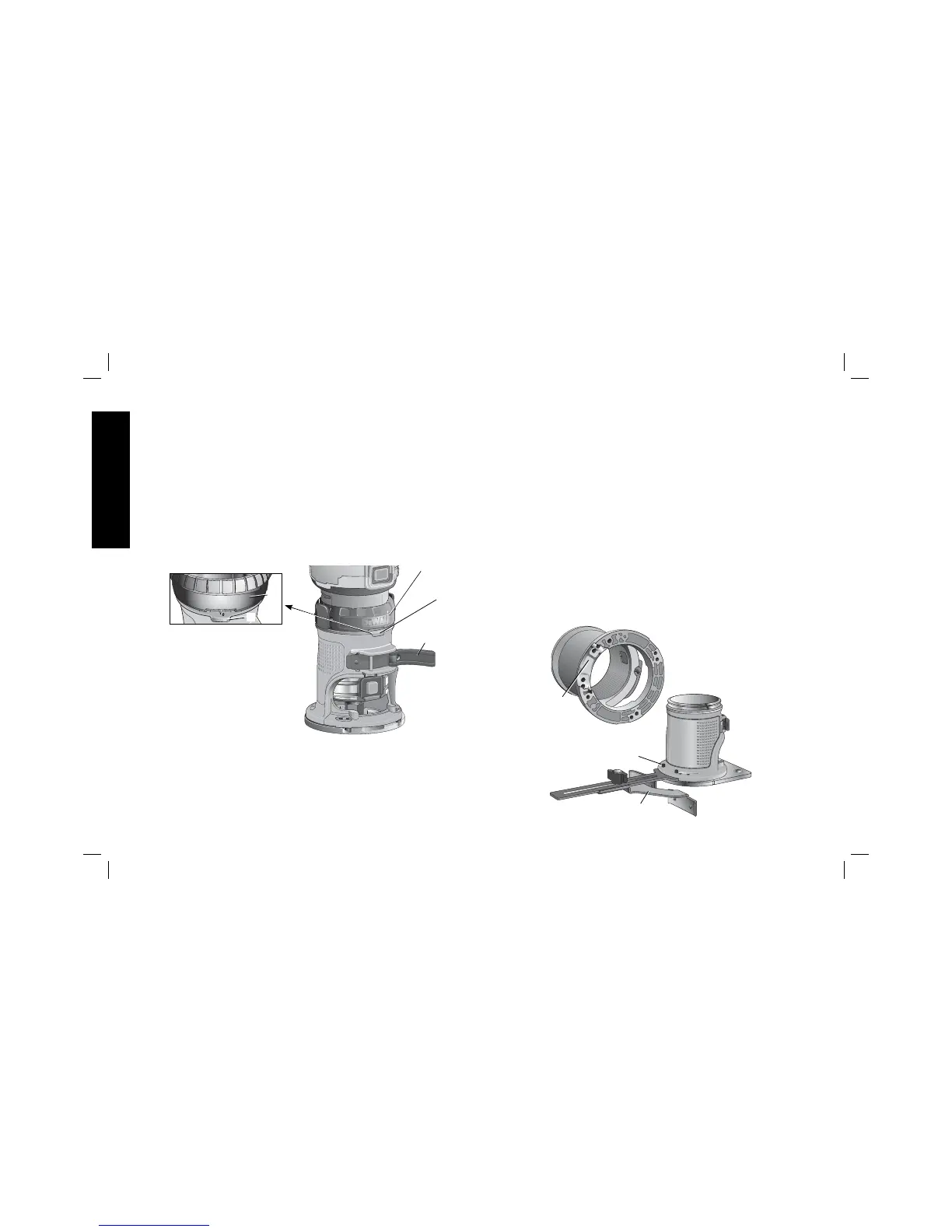

FIG. 6
I
B
H
B
H
Ajuste de la profundidad del corte (Fig. 6)
1. Seleccione e instale la broca que desee. Refiérase a Instalación
y desmontaje de la broca.
2. Fije la base al motor, asegurándose de que la base está unida al
anillo de ajuste de profundidad. Coloque la rebajadora sobre la
pieza de trabajo.
3. Abra la palanca de bloqueo (I) y gire el anillo de ajuste de
profundidad (B) hasta que la broca apenas toque la pieza de
trabajo. El girar el anillo en sentido horario levanta el cabezal
de corte, mientras que el girarlo en sentido antihorario hace
descender el cabezal de corte.
4. Gire la escala micro ajustable (H) en sentido horario hasta que el
0 de la escala esté alineado con el puntero en la parte inferior del
anillo de ajuste de profundidad.
5. Gire el anillo de ajuste de profundidad hasta que el puntero quede
alineado con la marca de profundidad deseada de corte sobre la
escala micro ajustable.
NOTA: Cada marca en la escala ajustable representa un cambio
en la profundidad de 0,4 mm (1/64 pulg. ó 0,015pulg.) y una
vuelta completa (360º) del anillo modifica la profundidad en 12,7
mm (0,5pulg.).
6. Cierre la palanca de bloqueo (I) para asegurar la base.
FIG. 7
Q
J
GG
