26
Português
4. Gire a escala micro-ajustável (H) no sentido horário até que o “0”
da escala esteja alinhado com o ponteiro na parte inferior do anel
de ajuste de profundidade.
5. Gire o anel de ajuste de profundidade até que o ponteiro fique
alinhado com a marca de profundidade desejada de corte na
escala micro-ajustável.
NOTA: Cada marca na escala representa uma mudança na
profundidade de 0,4 mm (1/64 ou 0,015"). e uma volta completa
(360º) do anel altera a profundidade em 12,7 mm (0,5").
6. Feche a alavanca de trava (I) para prender a base.

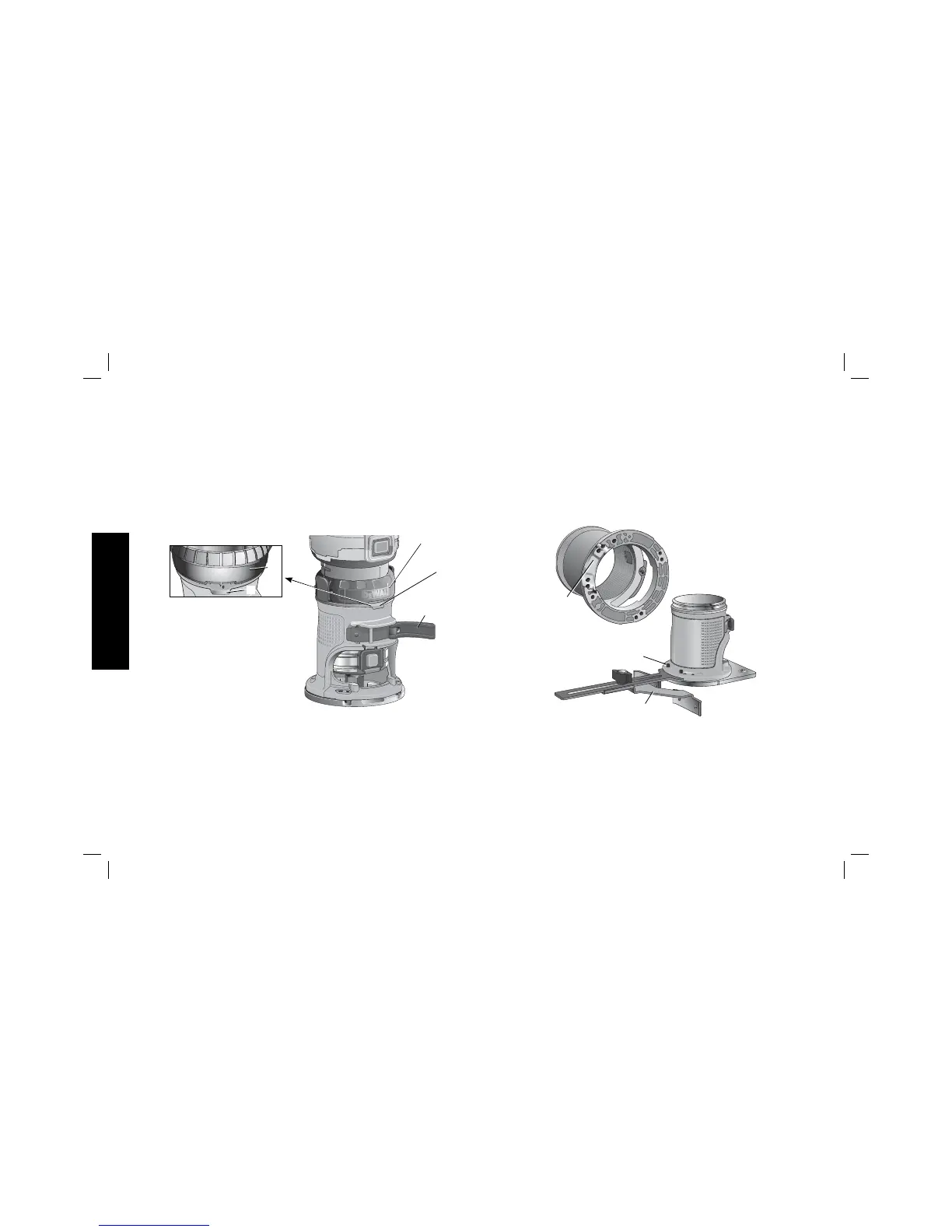

FIG. 6
I
B
H
B
H
Como usar uma guia de borda (Fig. 7, 9)
As guias de borda (modelo DNP618) podem ser compradas em seu
distribuidor local ou centro de assistência técnica.
1. Retire o módulo do motor do módulo da base. Consulte a seção
Liberação rápida do motor.
2. Retire os parafusos de cabeça chata (GG) dos orifícios de
armazenamento na guia de borda.
3. Deslize a guia de borda para dentro da ranhura da guia de borda
(J) no lado da base fixa (X) ou no lado da base de penetração.
Insira os dois parafusos de cabeça chata nos orifícios apropriados
na sub-base para prender a guia de borda. Aperte os acessórios
de montagem.
4. Siga todas as instruções incluídas com a guia de borda.
NOTA: Para retirar a guia de borda, inverta o procedimento anterior.
Depois de retirar a guia de borda, sempre recoloque os dois
parafusos de cabeça chata nos orifícios de armazenamento na guia
de borda para evitar sua perda.
FIG. 7
Q
J
Como usar uma guia de borda Premium
(somente com a base de penetração)
As guias de borda Premium (modelo DW6913) podem ser compradas
em seu distribuidor local ou centro de assistência técnica. Siga as
instruções de montagem incluídas com a guia de borda.
