25
Português
Para ajustar a força para prender a alavanca de trava:
1. Abra a alavanca de trava (I).
S

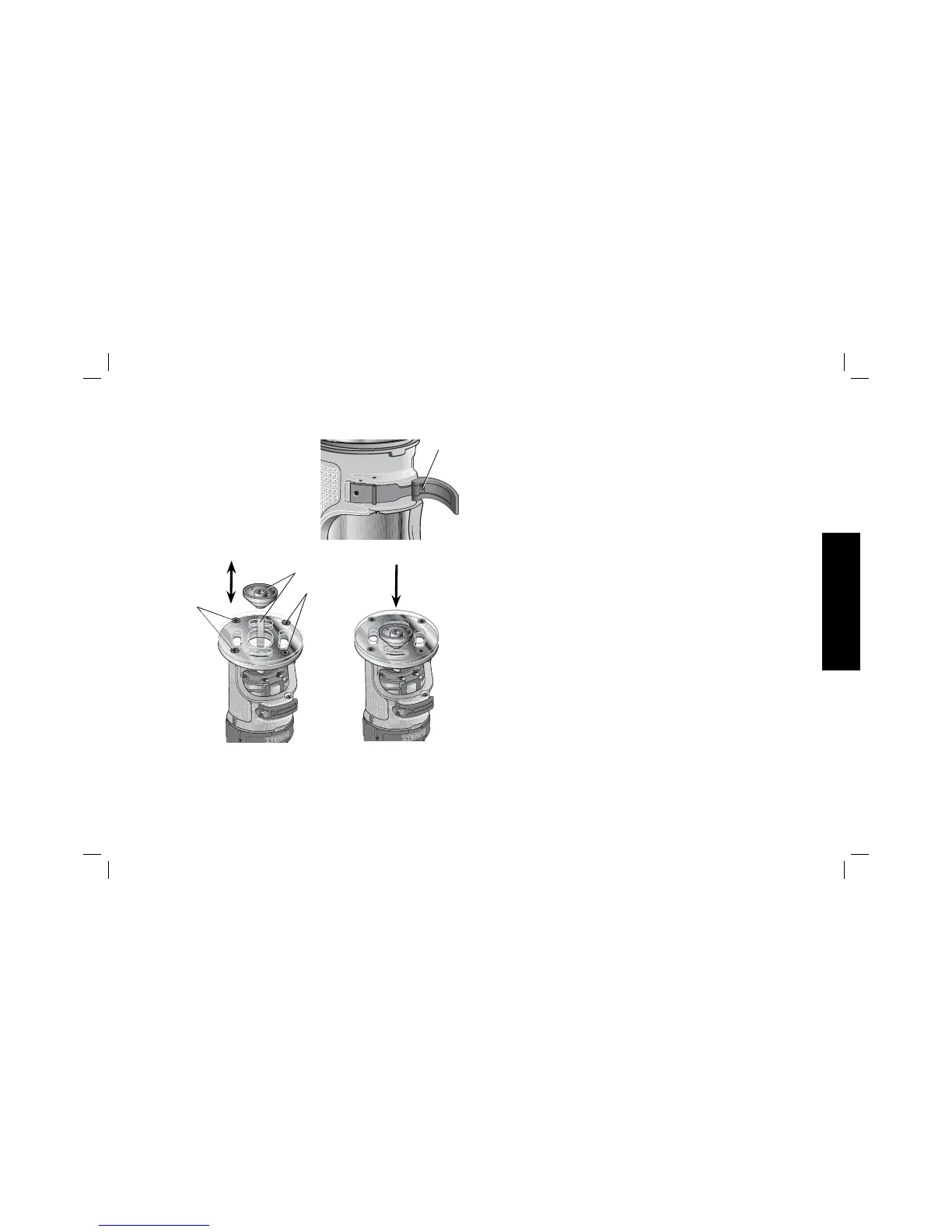

FIG. 4
2. Com uma chave hexagonal,
gire o parafuso de ajuste
da alavanca de trava (S) em
pequenos incrementos.
Gire o parafuso no sentido
horário para apertar a
alavanca; gire o parafuso
no sentido anti-horário para
afrouxar a alavanca.
FIG. 5B
FIG. 5A
FF
FF
T
Como centrar a sub-base (Fig. 5)
Se você precisa ajustar ou trocar a sub-base, nós recomendamos
uma ferramenta de centragem. Consulte a seção Acessórios. A
ferramenta de centragem consiste de um cone e um pino.
Para ajustar a sub-base, faça o seguinte:
1. Afrouxe sem retirar os parafusos da sub-base (FF) de modo que
a sub-base possa se mover livremente.
2. Insira o pino na embocadura e aperte a porca da embocadura.
3. Insira o motor na base e prenda a alavanca de trava na base.
4. Coloque o cone no pino (Fig. 5A) e aperte ligeiramente o cone
para baixo até que ele pare tal como mostrado na Figura 5B. Isto
centrará a sub-base.
5. Mantendo uma pressão sobre o cone, aperte os parafusos da
sub-base.
Uso de gabaritos
A sub-base redonda aceita gabaritos universais. Os acessórios
recomendados para sua ferramenta estão disponíveis para compra
em seu distribuidor local ou centro de assistência técnica autorizado.
NOTA: A sub-base em forma de “D” não aceita gabaritos e foi
fabricada para aceitar fresas de até 34,9 mm (1-3/8") de diâmetro.
Como utilizar gabaritos:
1. Centre a sub-base. Consulte a seção Como centrar a sub-
base.
2. Instale o gabarito (disponível como acessório) na sub-base e
aperte bem.
Ajuste da profundidade de corte (Fig. 6)
1. Escolha e instale a fresa desejada. Consulte a seção Como
instalar e retirar fresas.
2. Prenda a base ao motor assegurando-se de que a base esteja
unida ao anel de ajuste de profundidade. Coloque a tupia sobre
a peça a ser trabalhada.
3. Abra a alavanca de trava (I) e gire o anel de ajuste de profundidade
(B) até que a fresa apenas toque a peça de trabalho. Gire o anel
no sentido horário para erguer a cabeça de corte; gire o anel no
sentido anti-horário para baixar a cabeça de corte.
