28
Português
Instalação: base fi xa (Fig. 1, 2)
COMO INSTALAR O MOTOR NA BASE FIXA (FIG. 1, 2, 10)
1. Abra a alavanca de trava (I) na base.
2. Caso o anel de ajuste de profundidade (B) não esteja sobre o
motor, aparafuse o anel de ajuste de profundidade (B) no motor
até que o anel esteja a meio caminho entre a parte superior e
inferior do motor, tal como mostrado na Figura 2. Insira o motor
na base alinhando o sulco no motor (G) com os pinos da guia (R)
na base. Deslize o motor para baixo até que o anel de ajuste de
profundidade se encaixe no lugar.
NOTA: Os sulcos de pino da guia (G) se encontram de cada lado
do motor, a fim de permitir a instalação em dois sentidos.
3. Gire o anel de ajuste da profundidade para ajustar a profundidade
de corte. Consulte a seção Como ajustar a profundidade de
corte.
4. Feche a alavanca de trava (I) quando atingir a profundidade
desejada. Para informações sobre o ajuste da profundidade de
corte, consulte a seção Como ajustar a profundidade de
corte.
Instalação: base de penetração
(Fig. 1, 10, 11)
COMO INSTALAR O MOTOR NA BASE DE PENETRAÇÃO
1. Retire o anel de ajuste da profundidade (B) do motor. Ele não é
usado com a base de penetração.
NOTA: Encaixe o anel de ajuste de profundidade na base fixa
quando não estiver em uso para evitar sua perda.
2. Insira o motor na base alinhando o sulco no motor (G) com os
pinos da guia (R) na base. Deslize o motor para baixo até que ele
pare no topo do motor (AA).
3. Feche a alavanca de trava (I).

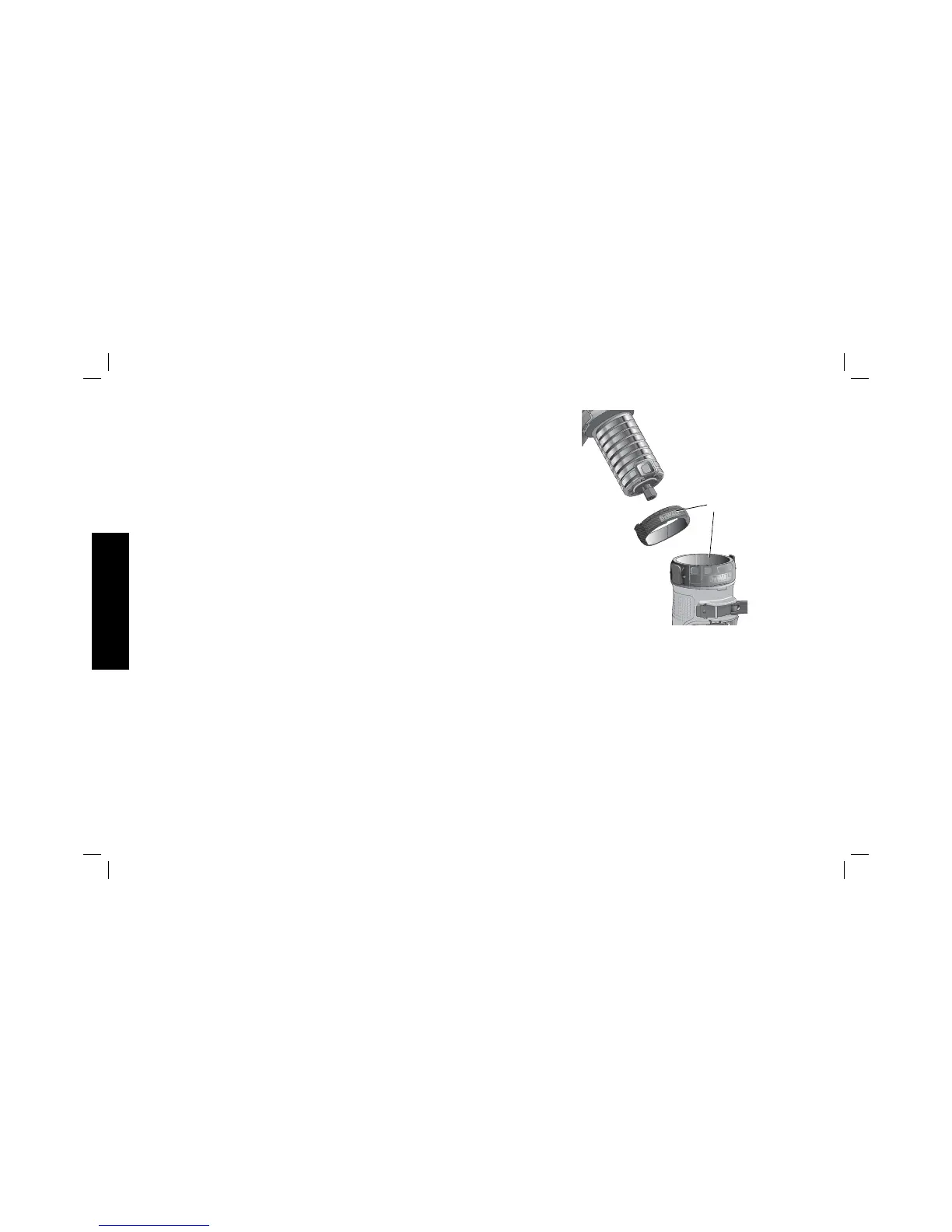

FIG. 10
B
COMO AJUSTAR A PROFUNDIDADE DE DESBASTE DA
TUPIA (FIG. 11)
1. Destrave o mecanismo de penetração empurrando a alavanca
de trava de penetração (P) para baixo. Abaixe a tupia o máximo
possível permitindo que a fresa apenas toque a peça a ser
trabalhada.
2. Trave o mecanismo de penetração liberando a alavanca de trava
de penetração (P).
3. Afrouxe a haste de ajuste da profundidade (O), girando o
parafuso de orelhas (BB) no sentido anti-horário.
4. Deslize a haste de ajuste da profundidade (O) de modo que
coincida com o topo de torre (N) mais baixo.
