29
Português
N
Y

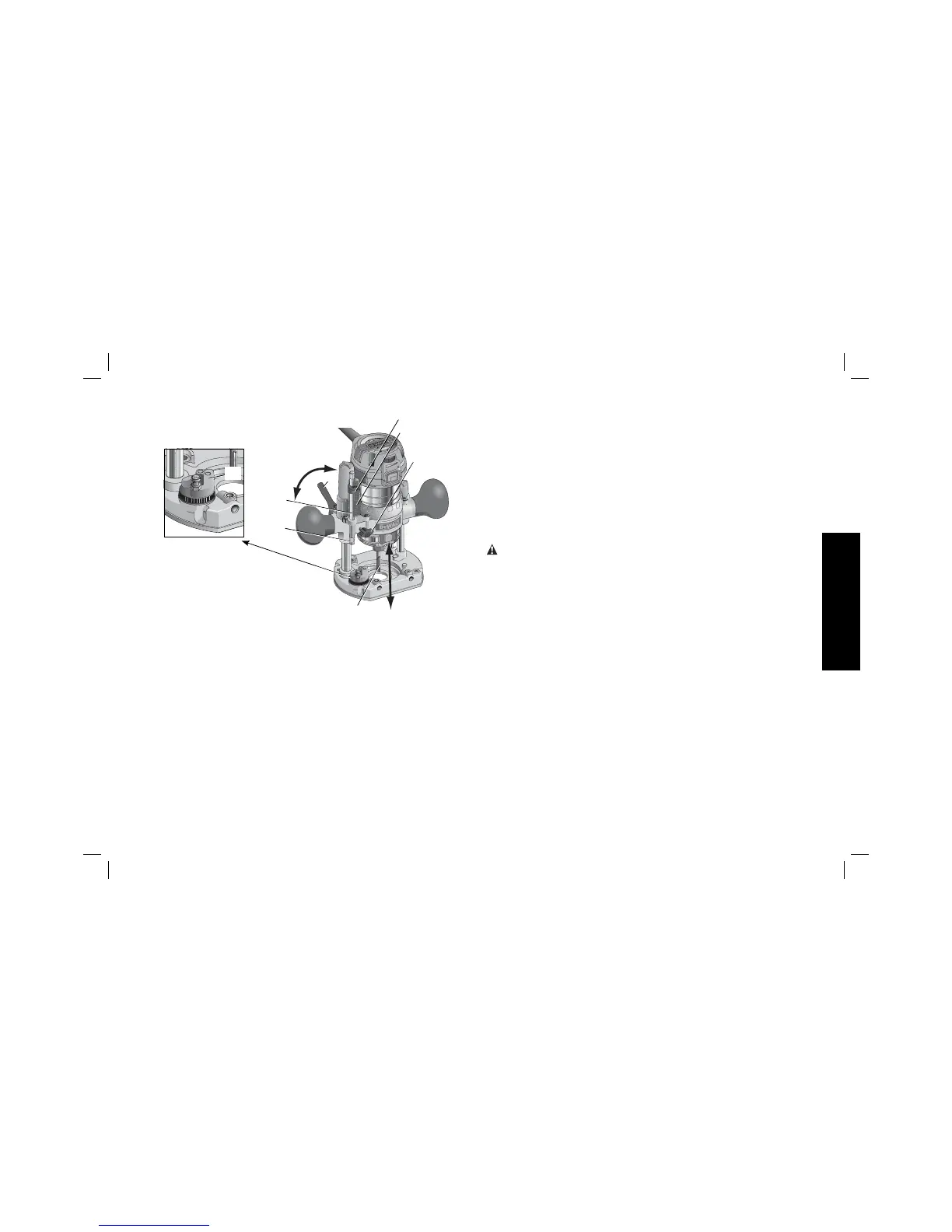

FIG. 11
P
CC
EE
BB
DD
O
5. Deslize a lingueta de ajuste de zero (EE) na haste de ajuste da
profundidade de modo que a parte de cima coincida com o zero
na escala de ajuste da profundidade (DD).
6. Segure a parte superior e estriada da haste de ajuste de
profundidade (O) e deslize para cima de modo que a lingueta
(EE) se alinhe com a profundidade de corte desejada na escala
de ajuste de profundidade (DD).
7. Aperte o parafuso de orelhas (BB) para manter a haste de ajuste
da profundidade no lugar.
8. Com as duas mãos nas empunhadeira, destrava o mecanismo
de penetração puxando a alavanca de trava de penetração (P)
para baixo. O mecanismo de penetração e o motor se moverão
para cima. Ao abaixar a tupia, a haste de ajuste da profundidade
chegará ao topo da torre, permitindo que a tupia alcance
exatamente a profundidade desejada.
COMO USAR A TORRE GIRATÓRIA PARA CORTES EM
ESCADA (FIG. 11)
Caso a profundidade de corte exigida seja mais do que o aceitável
de uma única passada, gire a torre para que a haste de profundidade
(O) fique alinhada inicialmente com o topo mais alto da torre. Depois
de cada corte, gire a torre de modo que o topo de profundidade
se alinhe com a haste mais curta até atingir a profundidade final de
corte.
ATENÇÃO: Não altere o topo de torre enquanto a tupia estiver em
funcionamento. Isto colocaria suas mãos próximas demais da
cabeça de corte.
AJUSTE FINO DA PROFUNDIDADE DE DESBASTE (FIG. 11)
A extremidade estriada (CC) na parte inferior da haste de ajuste da
profundidade pode ser usada para realizar pequenos ajustes.
1. Para diminuir a profundidade de corte, gire a extremidade em
sentido horário (olhando da parte superior da tupia para baixo).
2. Para aumentar a profundidade de corte, gire a extremidade no
sentido anti-horário (olhando da parte superior da tupia para
baixo).
NOTA: Uma rotação completa da extremidade resulta numa mudança
de cerca de 1 mm (5/128 ou 0,04") na profundidade.
CORTE COM A BASE DE PENETRAÇÃO (FIG. 11)
NOTA: A profundidade de corte está travada no estado de repouso
da base de penetração. A trava de penetração exige a ação do
usuário para ativar o mecanismo de penetração “liberar para
bloquear”.
1. Aperte a alavanca de trava de penetração (P) e abaixe a tupia até
que a fresa alcance a profundidade ajustada.
