DeWalt DWS779 Instruction Manual

38
ESPAÑOL
Fig. O
1
Fig. P
1
2

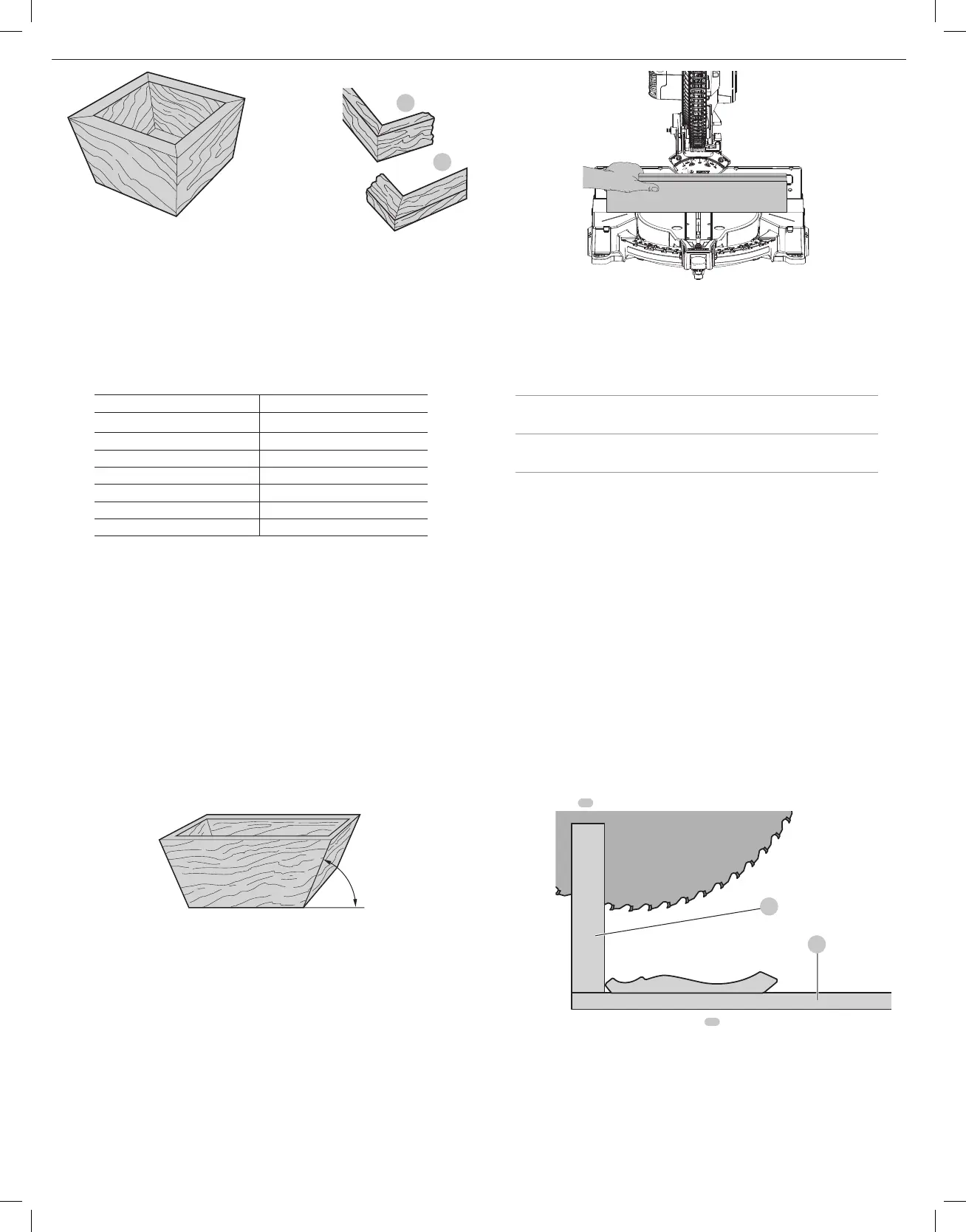

Corte de molduras de terminación y otros marcos (Fig.P)
El esquema 2 de la FiguraP muestra un empalme realizado con la regulación del brazo de inglete
a 45°, para cortar a inglete las dos placas a fin de formar una esquina a 90°. Para hacer este tipo de
empalme, fije la regulación del bisel en cero y el brazo de inglete a 45°. Nuevamente, ubique la
madera con el lado plano ancho sobre la mesa y el borde angosto contra elreborde.
Los dos esquemas de la FiguraP corresponden a objetos de cuatrolados.
Si cambia la cantidad de lados, también cambian los ángulos de bisel e inglete. El siguiente
cuadro presenta los ángulos adecuados para diferentesformas.
– EJEMPLOS –
NÚMERO DE LADOS ÁNGULO DE INGLETE O BISEL
4 45°
5 36°
6 30°
7 25.7°
8 22.5°
9 20°
10 18°
En el cuadro se presupone que todos los lados tienen la misma longitud. Para las formas que no
figuran en el cuadro, utilice la siguiente fórmula: Divida 180° por la cantidad de lados y obtendrá
el ángulo de inglete (si el material se corta en forma vertical) o bisel (si el material se corta en
posición plana).
Corte de ingletes compuestos (Fig.Q)
Los ingletes compuestos son cortes que se realizan utilizando un ángulo de inglete y un ángulo
de bisel en forma simultánea. Este tipo de corte se utiliza para hacer marcos o cajas con lados
inclinados, como el que se muestra en la FiguraQ.
NOTA: Si el ángulo de corte varía de corte a corte, compruebe que la perilla de fijación de bisel y
la palanquita de bloqueo de inglete estén bien bloqueadas. Estos deben ser bloqueadas después
de hacer cualquier cambio en bisel oinglete.
El gráfico al final de este manual (Tabla 1) le ayudará a seleccionar los ajustes de bisel o inglete
adecuados para los cortes de ingletes compuestos más comunes. Para utilizar este cuadro,
seleccione el ángulo deseado A (Fig.Q) del proyecto y ubique ese ángulo en el arco apropiado
del cuadro. Desde ese punto, siga el cuadro en línea recta hacia abajo hasta encontrar el ángulo
de bisel correcto y en línea perpendicular, para encontrar el ángulo de ingletecorrecto.
Fig. Q
ÁNGULO “A”
Fije la sierra en los ángulos indicados y efectúe algunos cortes de prueba. Practique empalmando
las piezas cortadas hasta que se familiarice con este procedimiento y se sientacómodo.
Ejemplo: Para hacer una caja de cuatro lados con ángulos exteriores de 26° (Ángulo A, Fig.Q),
utilice el arco derecho superior. Busque 26° en la escala del arco. Siga la línea de intersección
horizontal hacia cualquiera de los lados para obtener la regulación del ángulo de inglete en la
sierra (42°). De la misma manera, siga la línea de intersección vertical hacia la parte superior o
inferior para obtener la regulación de ángulo de bisel en la sierra (18°). Siempre pruebe los cortes
sobre algunas piezas de madera de descarte para verificar las regulaciones de lasierra.
Corte de Molduras de Base (Fig. R)
SIEMPRE ENSAYE CON LA SIERRA APAGADA ANTES DE REALIZAR CUALQUIER TIPO DECORTE.
Cortes rectos de 90°:
Ubique la madera contra el reborde y sosténgala en posición, como se muestra en la FiguraR.
Encienda la sierra, permita que la hoja alcance la velocidad máxima y baje el brazo suavemente a
través delcorte.
Fig. R
Corte de Molduras de Base de Hasta 171 mm (6,75") en Forma
Vertical Contra el Reborde (Fig. R)
Ubique el material como se muestra en la FiguraR.
Todos los cortes se realizan con la parte posterior de la moldura contra el reborde y la parte
inferior de la moldura contra labase.
Esquina Interior Esquina Externa
Lado izquierdo
1. Inglete izquierdo a 45°
2. Conserve el lado izquierdo del corte
1. Inglete derecho a 45°
2. Conserve el lado izquierdo del corte
Lado derecho
1. MInglete derecho a 45°
2. Conserve el lado derecho del corte
1. Inglete izquierdo a 45°
2. Conserve el lado derecho del corte
Para cortar materiales de hasta 171 mm (6,75"), siga la descripciónanterior.
Corte de Molduras de Corona
La sierra ingletadora es la herramienta más adecuada para las tareas de corte de molduras de
corona. Para poder instalar adecuadamente las molduras de corona, los ingletes compuestos se
deben regular con sumaprecisión.
Las dos superficies planas de una pieza de moldura de corona están en ángulos que, cuando
se juntan, forman un ángulo de 90° exactos. La mayoría de las molduras de corona, aunque no
todas, tienen un ángulo posterior superior (la sección que encaja horizontalmente contra el
techo) a 52º y un ángulo posterior inferior (la parte que encaja plana contra la pared) a38º.
La sierra ingletadora tiene puntos de cerrojo de inglete preestablecidos a 31,6° a la izquierda y
derecha para cortes de molduras de corona del ángulo adecuado. También hay una marca en la
escala de bisel a 33,9°.
El cuadro siguiente presenta las regulaciones adecuadas para los cortes de molduras de corona
(Los números para la fijación de inglete y bisel son muy precisos y no son fáciles de regular con
precisión en la sierra). Dado que la mayoría de las habitaciones no tienen ángulos exactos a 90°,
deberá afinar las regulaciones de todosmodos.
HACER PRUEBAS CON MATERIAL DE DESCARTE ES MUY IMPORTANTE!
Instrucciones para Realizar Cortes en Molduras de Corona en
Forma Horizontal a Utilizando Funciones Compuestas (Fig. A, S)
1. La moldura se coloca con la superficie ancha posterior hacia abajo horizontalmente sobre la
mesa de la sierra
16
.
Fig. S
10
16
2. Parte superior de la moldura contra el reborde
10
.
3. Los siguientes ajustes corresponden a las molduras de corona estándar (EE.UU) con ángulos
de 52° y 38°.
