Esquina interior Esquina externa
Lado
izquierdo
1. Bisel izquierdo 33,9°
2. Mesa de inglete fijada a
31,62° derecho
3. Conserve el extremo izquierdo
del corte
1. Bisel derecho 33,9°
2. Mesa de inglete fijada a
31,62° izquierdo
3. Conserve el extremo izquierdo
del corte
Lado
derecho
1. Bisel derecho 33,9°
2. Mesa de inglete fijada a
31,62° izquierdo
3. Conserve el extremo derecho
del corte
1. Bisel izquierdo 33,9°
2. Mesa de inglete fijada a
31,62° derecho
3. Conserve el extremo derecho
del corte
Cuando fije los ángulos de bisel e inglete para todos los ingletes compuestos, recuerde que:
Los ángulos presentados para las molduras de corona son muy precisos y difíciles de fijar con
exactitud. Dado que los ángulos se pueden alterar con facilidad, y dado que pocas habitaciones
forman esquinas en escuadra exacta, todos los ajustes deben probarse en molduras de descarte
HACER PRUEBAS CON MATERIAL DE DESCARTE ES MUY IMPORTANTE!

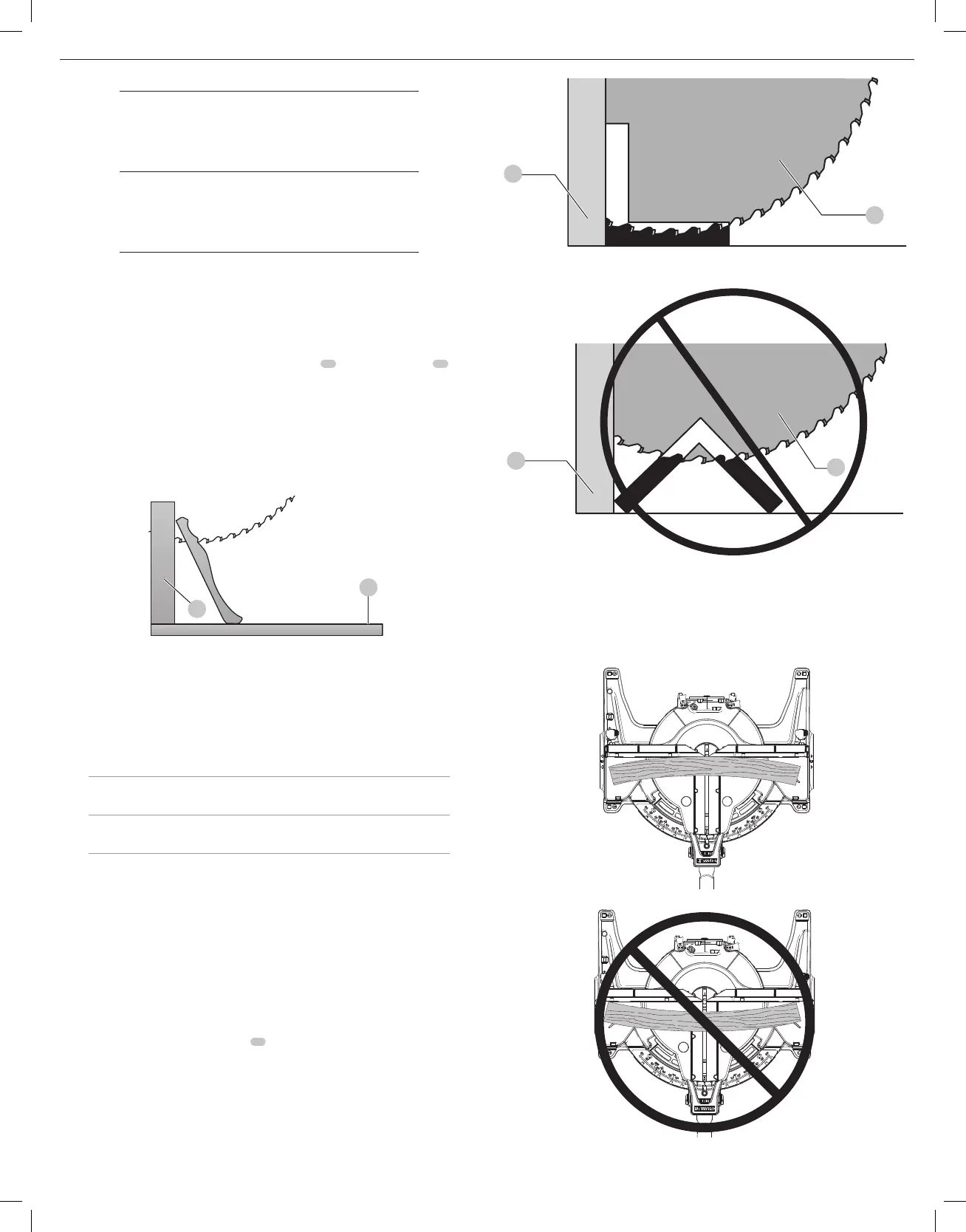

Método Alternativo para Cortar Molduras de Corona (Fig. T)
Coloque la moldura en la mesa a un ángulo entre el reborde
10
y el banco de la sierra
16
como
se muestra en la FiguraT. El uso del accesorio de reborde de la moldura de corono (DW7084)
se recomienda encarecidamente dado su grado de precisión y conveniencia. Puede comprar el
accesorio de reborde para molduras de corona en el distribuidor de sulocalidad.
La ventaja de cortar molduras de corona con este método es que no requiere ningún corte
biselado. Se pueden realizar cambios minuciosos en el ángulo del inglete sin afectar el ángulo de
bisel. De esta forma, cuando se encuentran esquinas que no tienen 90°, la sierra se puede regular
rápida y fácilmente. Utilice el accesorio de reborde para molduras de corona para mantener el
ángulo en el que estará la moldura sobre lapared.
Fig. T
16
10
Instrucciones para Cortes de Molduras de Corona con Ángulo
Entre el Reborde y la Base de la Sierra para Todos los Cortes
1. Coloque en ángulo la moldura de manera que la parte inferior de la moldura (la que va contra
la pared cuando está instalada) quede contra el reborde y la parte superior de la moldura se
apoye sobre la base de la sierra, como se muestra en la FiguraT.
2. Las “partes planas” anguladas de la parte posterior de la moldura deben apoyarse en
escuadra sobre el reborde y la base de lasierra.
Esquina Interior Esquina Externa
Lado izquierdo
1. Inglete derecho a 45°
2. Conserve el lado derecho del corte
1. Inglete izquierdo a 45°
2. Conserve el lado derecho del corte
Lado derecho
1. Inglete izquierdo a 45°
2. Conserve el lado izquierdo del corte
1. Inglete derecho a 45°
2. Conserve el lado izquierdo del corte
Cortes especiales
NUNCA REALICE CORTES SIN QUE EL MATERIAL ESTÉ BIEN SUJETO A LA MESA Y CONTRA
ELREBORDE.
Corte de Aluminio (Fig. A, U, V)
AUTILICE SIEMPRE HOJAS DE SIERRA ADECUADAS, FABRICADAS ESPECÍFICAMENTE PARA
CORTAR ALUMINIO. Las puede conseguir en el comercio minorista
DeWALT
de su localidad o
en el centro de mantenimiento
DeWALT
. Determinadas piezas de trabajo, debido a su tamaño,
forma o acabado de superficie, pueden requerir el uso de una abrazadera o sujeción para
evitar movimientos durante el corte. Coloque el material de manera de cortar la sección más
delgada, como se muestra en la FiguraU. La FiguraV muestra la forma incorrecta de cortar estas
extrusiones. Utilice un lubricante de corte de cera en barra cuando corte aluminio. Aplique la cera
en barra directamente en la hoja de la sierra
39
antes de cortar. Nunca aplique cera en barra en
una hoja enmovimiento.
La cera, disponible en la mayoría de las ferreterías y en los comercios de abastecimiento para
talleres industriales, ofrece la lubricación adecuada y evita que las rebabas se adhieran a lahoja.
Asegúrese de sujetar bien la pieza de trabajo en formaadecuada.
Fig. U
CORRECTO
39
10
Fig. V
INCORRECTO
10
39
Consulte las Hojas Para Sierras en Accesorios Opcionales encontrará la hoja de sierracorrecta.
Material Curvado (Fig. W, X)
Al cortar material curvado, coloque siempre de la forma que se muestra en la FiguraW y nunca
como se muestra en la FiguraX. Colocar el material de forma incorrecta provocará accidentes en
la hoja cerca de finalizar elcorte.
Fig. W
Fig. X
