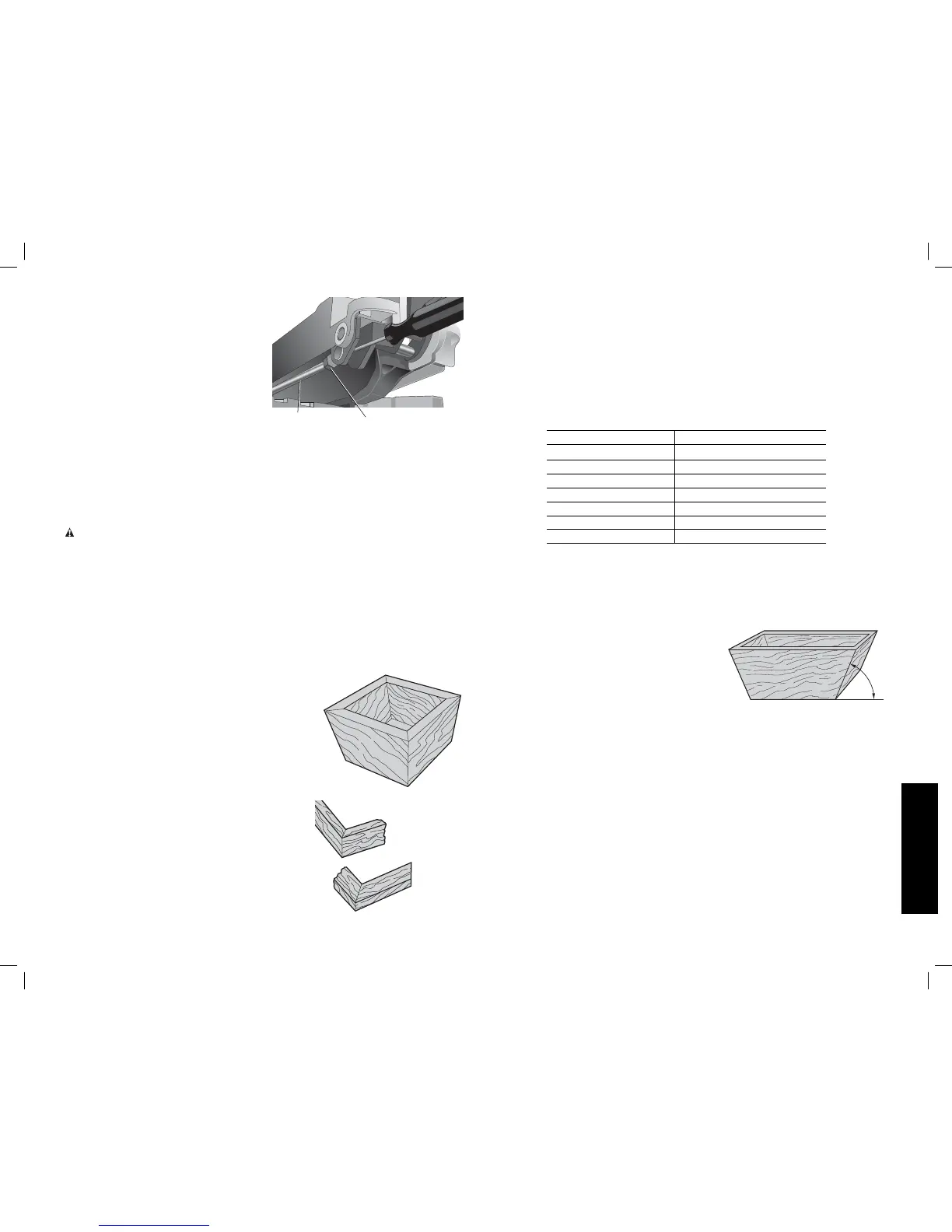

AJUSTE DEL BLOQUEO DE INGLETE
FIG. 12
BARRA DE
BLOQUEO DE
INGLETE
TUERCA DE
SEGURIDAD
(FIG. 12)
La varilla de bloqueo de inglete debe
ajustarse si la mesa de la sierra se puede
mover cuando la palanquita de bloqueo de
inglete está bloqueada (abajo). Para ajustar
el bloqueo del inglete, lleve la palanquita
de bloqueo de inglete a la posición
desbloqueada (arriba). Utilizando una llave
fija de 13 mm (1/2 pulg.) afloje la tuerca de
seguridad sobre la varilla de bloqueo de
inglete (Fig. 12). Utilizando un destornillador
de punta plana, ajuste la varilla de bloqueo
de inglete girándola en sentido horario
como se muestra en la Figura 12. Gire la
varilla de bloqueo hasta que quede ajustada, luego gírela en sentido anti horario una vuelta.
Para asegurarse de que el bloqueo de inglete esté funcionando correctamente, vuelva a
bloquear el bloqueo de inglete a una medida sin muesca en la escala de inglete – por
ejemplo, 34° – y cerciórese de que la mesa no gire. Apriete la tuerca de seguridad.
Soporte de piezas largas
ADVERTENCIA: Para reducir el riesgo de lesiones, apague la herramienta y
desconéctela de la fuente de alimentación antes de intentar moverla, cambiar
accesorios o hacer ajustes.
SIEMPRE UTILICE SOPORTES PARA LAS PIEZAS LARGAS.
Nunca ponga a otra persona como extensión del banco, como punto de apoyo adicional para
una pieza de trabajo que es más larga o ancha que el banco básico de la sierra ingletadora,
o para que lo ayude a cargar, sostener o empujar la pieza de trabajo.
Para obtener los mejores resultados, utilice el soporte de extensión para piezas de trabajo
DW7080 para ampliar el ancho de mesa de su sierra; está disponible en su distribuidor
a un costo adicional. Utilice algún soporte conveniente para apoyar las piezas de trabajo
largas, como los caballetes de aserrar u otro dispositivo similar, a fin de evitar que se caigan
los extremos de la pieza.
Corte de marcos para fotos,
FIG. 13
A
FIG. 14
B
A
cajas para exhibir objetos y otros
elementos de cuatro lados
(Fig.13, 14)
Para comprender mejor cómo se fabrican los elementos
aquí enumerados, le sugerimos que intente con algunos
proyectos simples, usando madera de descarte, hasta
que se acostumbre y domine a la sierra.
La sierra es la herramienta perfecta para cortar esquinas
a inglete, como la que se muestra en la Figura 13. El
esquema A de la Figura 14 muestra un empalme hecho
con la regulación de bisel para biselar los bordes de
dos placas a 45° cada una y obtener una esquina a
90°. Para hacer este empalme, el brazo del inglete se
bloqueó en la posición cero y la regulación de bisel
se bloqueó a 45°. La madera se ubicó con el lado
plano ancho contra la mesa y el borde angosto contra
el reborde. El corte también se podría haber hecho
cortando a inglete de derecha a izquierda, con la
superficie ancha contra el reborde.
Corte de molduras de terminación y otros marcos
(Fig.14)
El esquema B de la Figura 14 muestra un empalme realizado con la regulación del brazo de
inglete a 45°, para cortar a inglete las dos placas a fin de formar una esquina a 90°. Para
hacer este tipo de empalme, fije la regulación del bisel en cero y el brazo de inglete a 45°.
Nuevamente, ubique la madera con el lado plano ancho sobre la mesa y el borde angosto
contra el reborde.
Los dos esquemas de la Figura 14 corresponden a objetos de cuatro lados.
Si cambia la cantidad de lados, también cambian los ángulos de bisel e inglete. El siguiente
cuadro presenta los ángulos adecuados para diferentes formas.
– EJEMPLOS –
NÚMERO DE LADOS ÁNGULO DE INGLETE O BISEL
4 45°
5 36°
6 30°
7 25,7°
8 22,5°
9 20°
10 18°
En el cuadro se presupone que todos los lados tienen la misma longitud. Para las formas
que no figuran en el cuadro, utilice la siguiente fórmula: Divida 180° por la cantidad de lados
y obtendrá el ángulo de inglete (si el material se corta en forma vertical) o bisel (si el material
se corta en posición plana).
Corte de ingletes compuestos (Fig. 15)
Los ingletes compuestos son cortes que se realizan
FIG. 15
ÁNGULO “A”
utilizando un ángulo de inglete y un ángulo de bisel
en forma simultánea. Este tipo de corte se utiliza
para hacer marcos o cajas con lados inclinados,
como el que se muestra en la Figura 15.
NOTA: Si el ángulo de corte varía de corte a
corte, compruebe que la perilla de fijación de bisel
y la palanquita de bloqueo de inglete estén bien
bloqueadas. Estos deben ser bloqueadas después
de hacer cualquier cambio en bisel o inglete.
El gráfico al final de este manual (Tabla 1) le
ayudará a seleccionar los ajustes de bisel o inglete adecuados para los cortes de ingletes
compuestos más comunes. Para utilizar este cuadro, seleccione el ángulo deseado A (Fig.
15) del proyecto y ubique ese ángulo en el arco apropiado del cuadro. Desde ese punto, siga
el cuadro en línea recta hacia abajo hasta encontrar el ángulo de bisel correcto y en línea
perpendicular, para encontrar el ángulo de inglete correcto.
Fije la sierra en los ángulos indicados y efectúe algunos cortes de prueba. Practique
empalmando las piezas cortadas hasta que se familiarice con este procedimiento y se sienta
cómodo.
Ejemplo: Para hacer una caja de cuatro lados con ángulos exteriores de 26° (Ángulo A,
Fig. 15), utilice el arco derecho superior. Busque 26° en la escala del arco. Siga la línea de
intersección horizontal hacia cualquiera de los lados para obtener la regulación del ángulo
de inglete en la sierra (42°). De la misma manera, siga la línea de intersección vertical hacia
la parte superior o inferior para obtener la regulación de ángulo de bisel en la sierra (18°).
Siempre pruebe los cortes sobre algunas piezas de madera de descarte para verificar las
regulaciones de la sierra.
