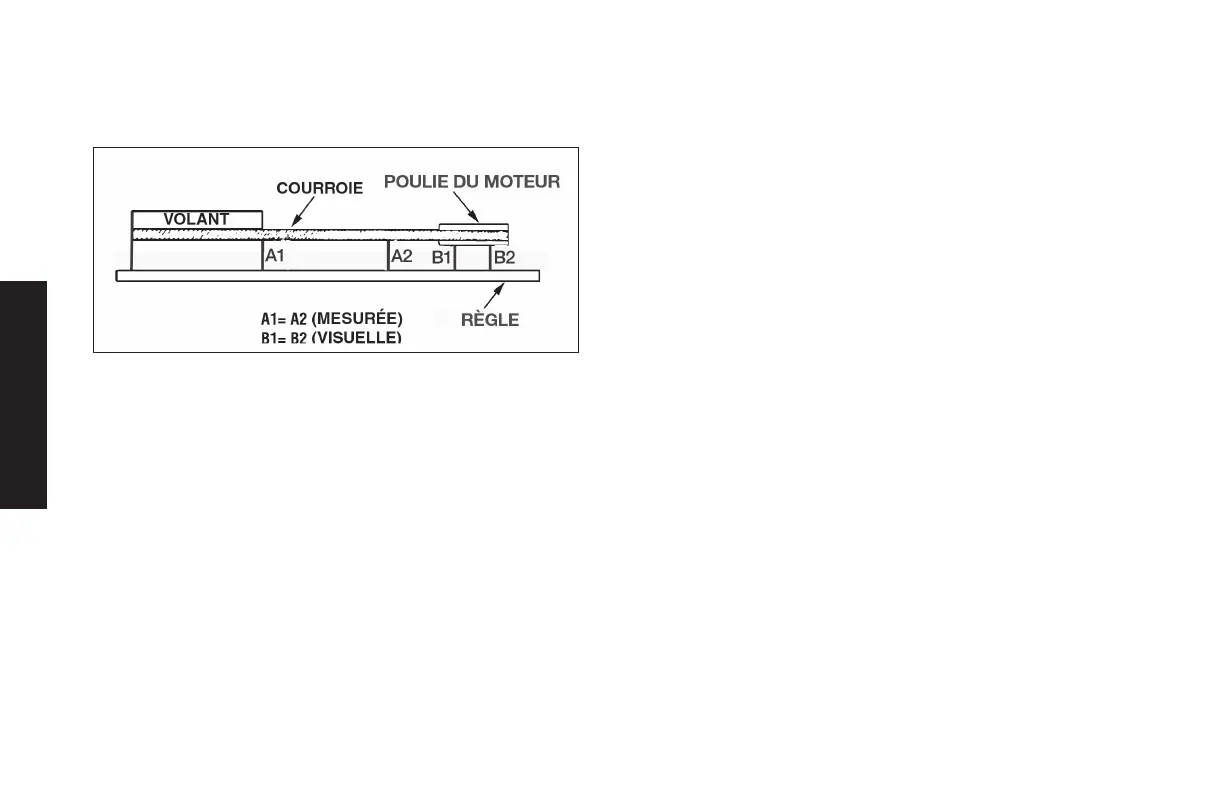

Alignement de la poulie et du volant-moteur
Pour corriger le désalignement, suivez les étapes suivantes :
1. Réglez le levier auto/off en position "OFF (O)", débranchez
l'appareil et relâchez toute la pression d'air du réservoir d'air.
2. Retirez le garde-courroie extérieur.
3. Desserrez les boulons de fixation du moteur.
4. Desserrez les vis de réglage de la poulie du moteur.
5. Si la différence est supérieure à 1,6 mm, desserrez les vis de
réglage maintenant la poulie d'entraînement sur l'arbre et
ajustez la position de la poulie sur l'arbre, jusqu'à ce que les
mesures A1 et A2 soient à 1,6 mm les unes des autres.
6. Resserrez les vis de réglage de la poulie d'entraînement -
resserrez à un couple de 16,4-20,3 Nm
7. Inspectez visuellement la poulie d'entraînement, pour s’assurer
qu'elle est perpendiculaire à l'arbre d'entraînement. Les points
B1 et B2 doivent paraître égaux. Si ce n'est pas le cas,
desserrez les vis de réglage de la poulie d'entraînement et
égalisez B1 et B2, en prenant soin de ne pas perturber
l'alignement de la courroie effectué à l'étape 5.
8. Resserrez les vis de réglage de la poulie d'entraînement -
resserrez à un couple de 16,4-20,3 Nm
9. Réinstallez la protection de courroie extérieure
Soupapes d’admission et d’échappement de la
pompe du compresseur d’air
Une fois par année, faites appel à un technicien qualifié pour vérifier
les soupapes d’admission et d’échappement de la pompe du
compresseur d’air.
Inspection des conduites d’air et des
raccords pour des fuites
1. Placez le interrupteur Auto/Arrêt à la position «Auto (1)». et
attendez jusqu’à ce que la pression augmente. Le moteur
s’arrêtera lorsque la pression dans le réservoir atteint la
«pression de rupture».
2. Mettre le interrupteur Auto/Arrêt en positon «Off (O)», puis
débrancher l’appareil.
3. Appliquez une solution savonneuse à tous les raccords,
connexions et tuyaux des conduites d’air.
4. Tirez l’anneau de la soupape de sûreté pour permettre à l’air
de purger du réservoir jusqu’à ce que la pression dans le
réservoir se situe à environ 20 lb/po
2
. Relâchez l’anneau de la
soupape de sûreté.
5. Vidangez l’eau du réservoir en ouvrant le robinet de vidange
situé en bas du réservoir.
6. Éliminez toutes les fuites trouvées.
IMPORTANT: Même des fuites mineures peuvent forcer le
compresseur d’air à travailler trop fort, entraînant ainsi une panne
prématurée ou un rendement médiocre.
